Montage

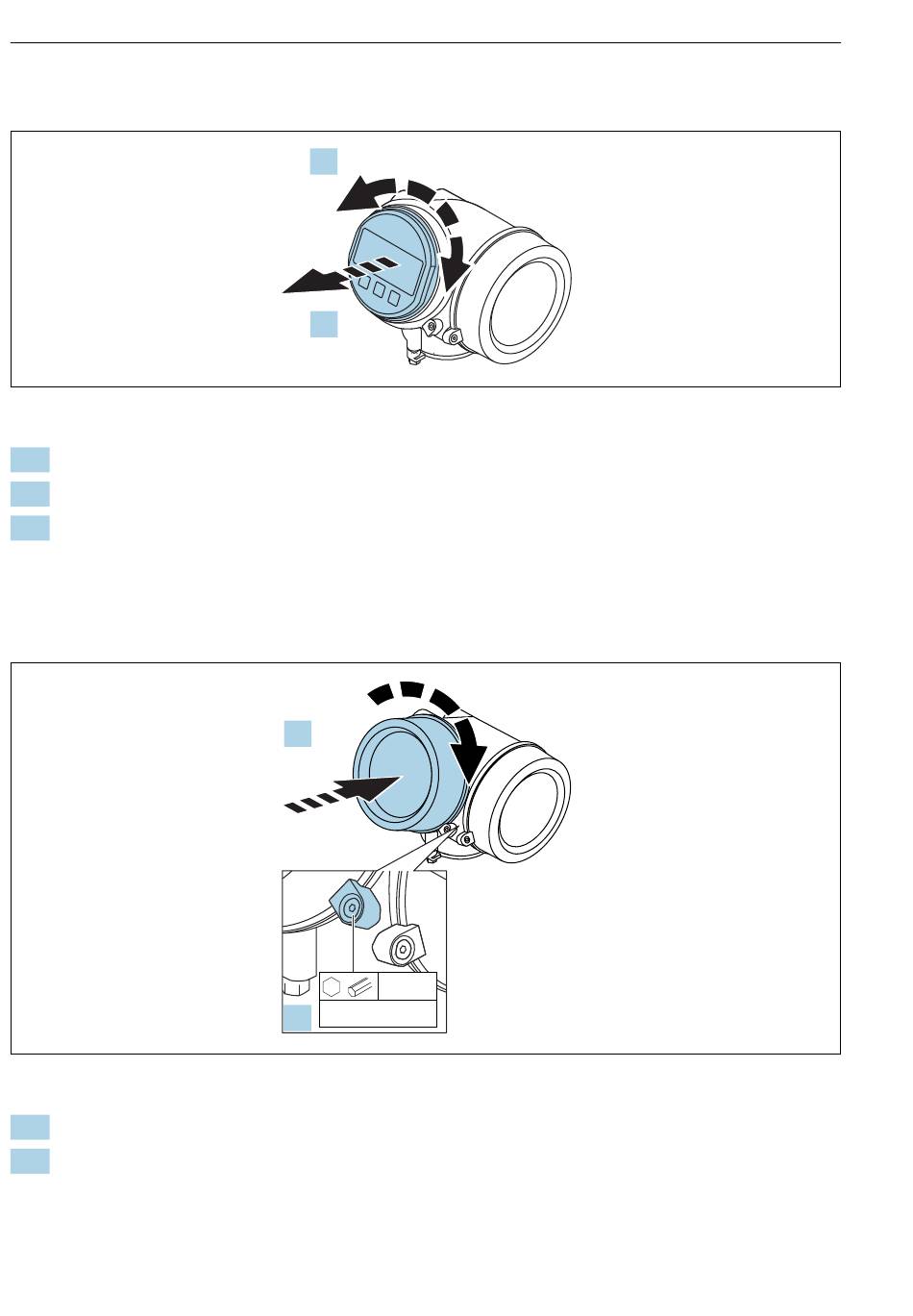

Verdraaien van de displaymodule
1.
Trek de displaymodule uit met een voorzichtige, draaiende beweging.
2.
Verdraai de displaymodule in de gewenste positie: max. 8 × 45 ° in elke richting.
3.
Installeer de spiraalkabel in de spleet tussen de behuizing en de
hoofdelektronicamodule en steek de displaymodule in het elektronicacompartiment tot
deze vastklikt.
Sluiten deksel elektronicacompartiment
1.
Schroef het deksel van het elektronicacompartiment weer stevig vast.
2.
Draai de borgklem 90 ° rechtsom en zet de klem vast met 2,5 Nm de inbussleutel
(3 mm).
26
2.
1.
1.
3 mm
2,5 Nm
2.
Levelflex FMP50 HART
A0036401
A0021451
