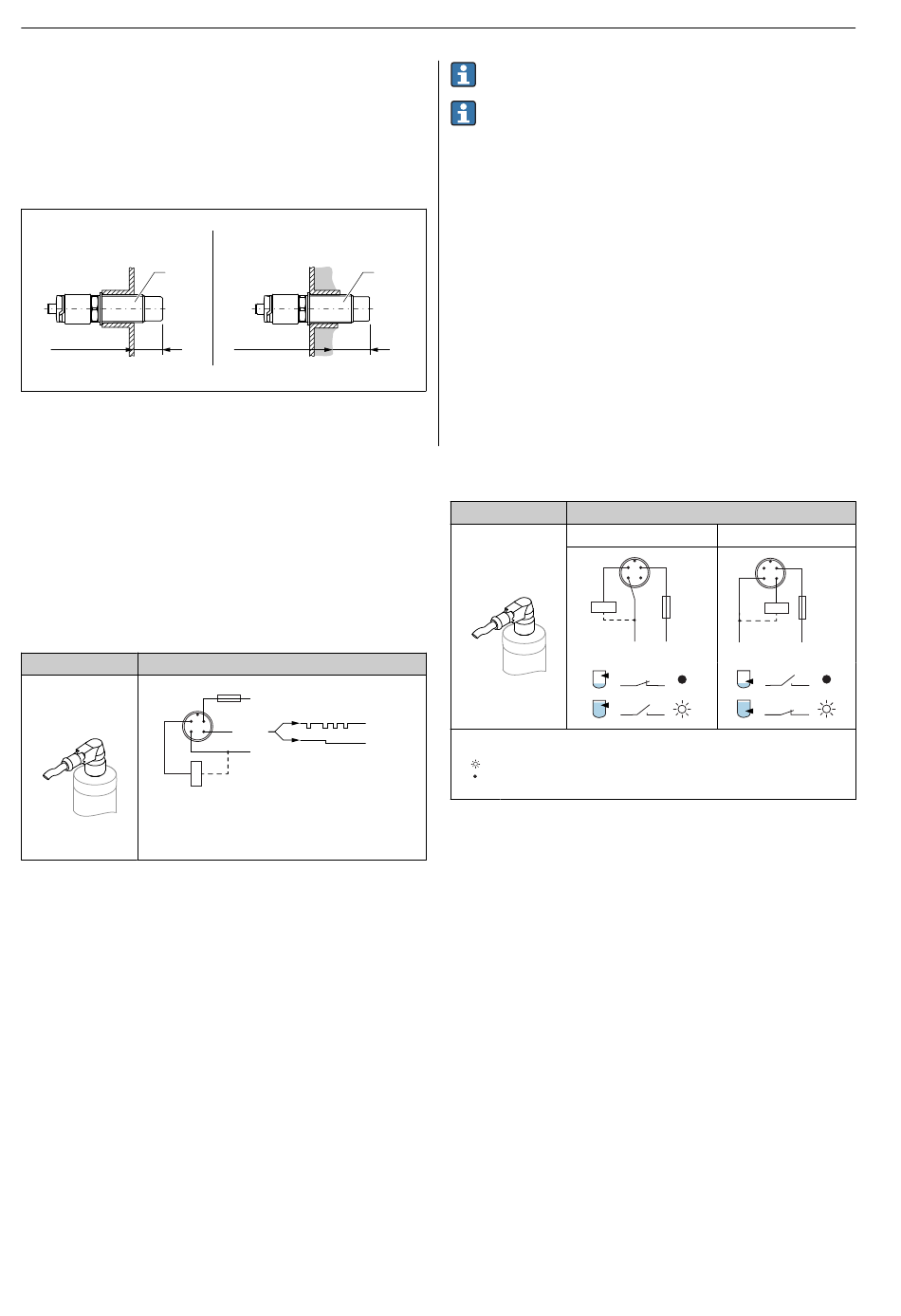

Montage van het instrument
Benodigd gereedschap
Steeksleutel AF32
• Draai bij het inschroeven alleen aan de zeskantbout.
• Aandraaimoment: 5 ... 12 Nm (3,7 ... 8,9 lbf ft)
Installatievoorbeelden
A
G 1"
≥20 (0.8)
2
Technische eenheid: mm (in)
A
Standaard installatie met externe G 1" schroefdraadadapter
B
Bij afzetting aan de silowand met interne G 1" schroefdraadadapter
Elektrische aansluiting
Aansluiten van het instrument
• Voedingsspanning 12 ... 30 V DC
• Conform IEC/EN61010 moet een passende uitschakelaar voor het
meetinstrument worden opgenomen.
• Spanningsbron: veilige contactspanning of Class 2 circuit (Noord Amerika).
• Het instrument moet worden gebruikt met een 500 mA fijnzekering (traag)
welke geschikt is voor DC-stroom conform IEC 60127-2.
• Afhankelijk van de analyse van de schakeluitgangen, werkt het
meetinstrument in de MAX- of MIN-modi.
Type aansluiting
IO-Link met een schakeluitgang
M12-connector
2
Q2
3
K1
1
Voedingsspanning +
2
DC-PNP (Q2)
3
Voedingsspanning -
4
C/Q1 (IO-Link communicatie of SIO-modus)
2
B
G 1"
≥20 (0.8)
0.5A
L+
1
IO-Link
C/Q1
4
SIO
L–
Zie voor meer installatievarianten de bedieningshandleiding en de
technische informatiehandleiding.
Andere installatiemethoden zijn mogelijk met de optioneel leverbare
accessoires.
Type aansluiting
Bedrijfsmodus (SIO-modus met fabrieksinstelling)
M12-connector
2
3
K
1
1
Symbole
Beschrijving
n
Gele LED brandt
Gele LED brandt niet
Externe belasting
K
Zie voor meer informatie over de inbedrijfname de bedieningshandleiding.
MAX
MIN
1
2
1
4
3
4
0.5A
K
L– L+
L–
L+
2
1
2
1
Endress+Hauser
0.5A
4
