Voorbeeld:

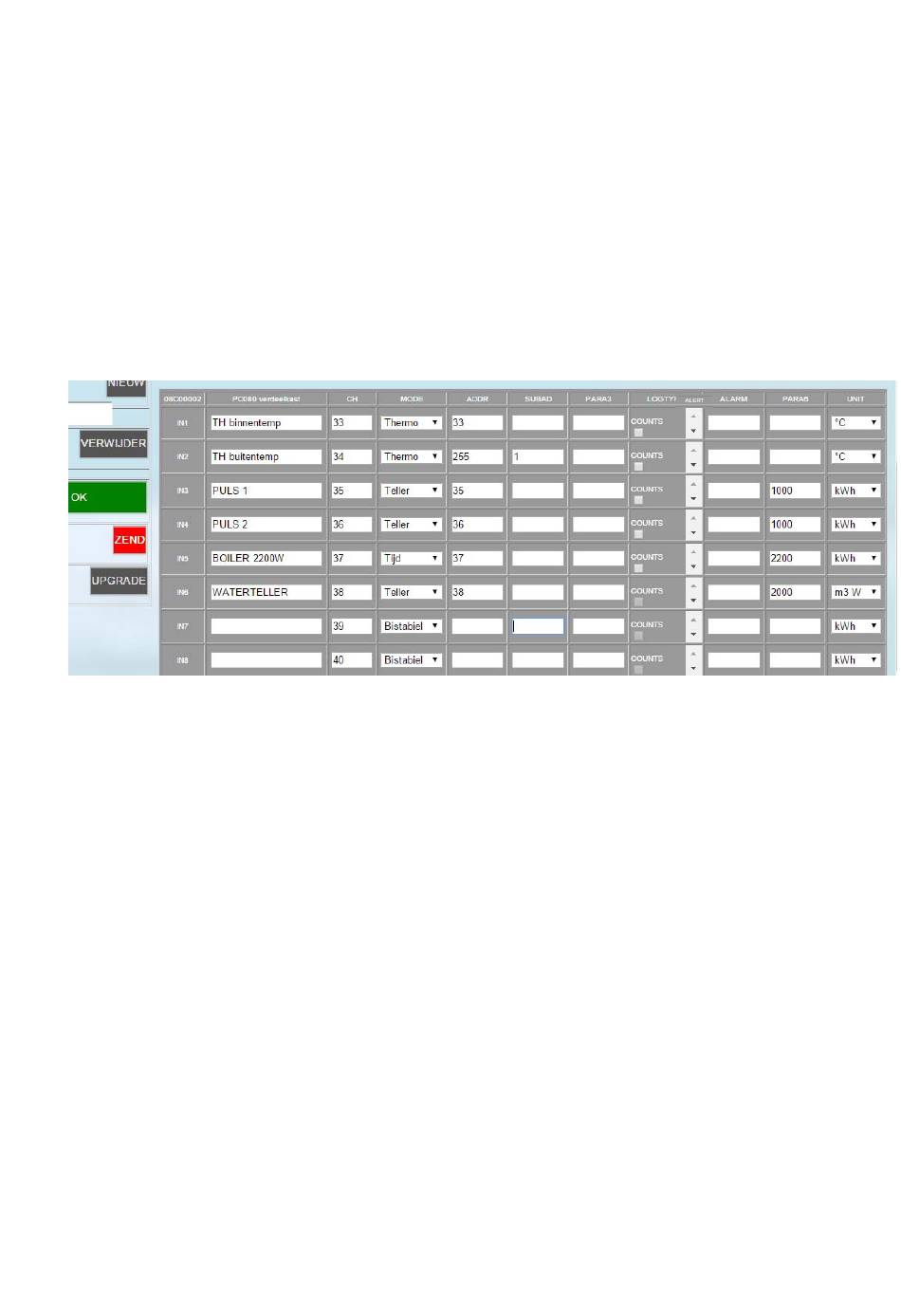

In het onderstaand voorbeeld zijn de 2 eerste ingangen verbonden met 2
temperatuursensoren, waarbij de tweede sensor gelinkt is aan de eerste.
De derde en vierde ingang zijn verbonden met 2 energiemeters met puls uitgang (SO), en
geven 1000 pulsen/kWh (= PARA6)
De 5e ingang is verbonden met een stroomsensor CS400, en het verbruik vermeld op het
toestel is 2200W, dus vullen we '2200' bij 'PARA6'.
e
De 6
ingang is verbonden met een magnetische sensor welke geplaatst werd in de
watermeter. Deze geeft 1 puls per halve liter, omgerekend naar kubieke meter is 2000
pulsen.
Nadat alle gegevens ingevuld zijn, klikt men op 'ZEND'
Beschik je nog over toestellen die een vast, gekend vermogen opnemen, dan kan je deze eveneens
koppelen naar de PC080.Het koppelen kan op verschillende manieren:
Voor een waterteller is er een sensor beschikbaar welke werkt op het magnetisch principe
(reed‐sensor of hall‐sensor).
Voor gasmeters bestaan er optische sensors, en geven pulsen volgens het gasverbruik.
Voor elektrische toestellen welke lokaal in het apparaat schakelen (vb. via ingebouwde
thermostaat of lichtsensor), en een vast vermogen opnemen (warmwaterboiler,
buitenverlichting...) kan een stroomsensor CS400 gebruikt worden. Deze sensor wordt over
een stroomdraad van de verbruiker geplaatst (vb achter de automaat van deze groep), en
detecteert wanneer er een stroom vloeit. (Deze sensor meet dus GEEN waarde, enkel logisch
aan of uit contact).
Voor toestellen welke geschakeld worden door een contact, maar waarvan de
stroomopname zeer klein is (vb magneetklep van een stookolie‐brander, spoel van een
kontactor), kan men gebruik maken van de spanningssensor VS230.
Deze wordt parallel met de verbruiker (of spoel kontactor) geplaatst en zorgt voor de
galvanische scheiding.
Hier moet het geschatte verbruik per uur ingegeven worden. Indien het stookolie betreft,
kan dit enkel toegepast worden bij niet‐modulerende eentraps‐branders. In functie van de
sproeier (waarde in gallon) en de druk (ca 10 bar) kan een benaderend verbruik berekend
worden in milliliters. (vb 0.65 gallon/10 bar = ca 2.92 l = 2920 ml)
