De ontvanger als doel positioneren
Voor de Target Steering procedure is een correcte plaatsing van de ontvanger vereist. De gewenste rich-
ting van de zender wordt door de plaatsing van de ontvanger bepaald. De ontvanger moet een stuk vóór
de zender worden geplaatst, met de achterzijde (waar de nikkel-cadmiumbatterij zich bevindt) in de richting
van de boormachine. De maximale horizontale afstand van de zender tot de ontvanger dient circa 35 ft
(10,7 m) te bedragen.
NOOT: Het is zeer belangrijk dat de horizontale plaatsing van de ontvanger, alsmede de waarde-
invoer voor het doeldieptegetal, binnen de toegestane bochtradius blijven van de
boorsegmenten van het product dat geïnstalleerd wordt.
Naar het doel sturen
Als eenmaal het doeldieptegetal op de ontvanger is ingevoerd en de ontvanger is in positie als het doel,
selecteer dan Remote in het hoofdmenuscherm op het op afstand bediende display om het scherm Target

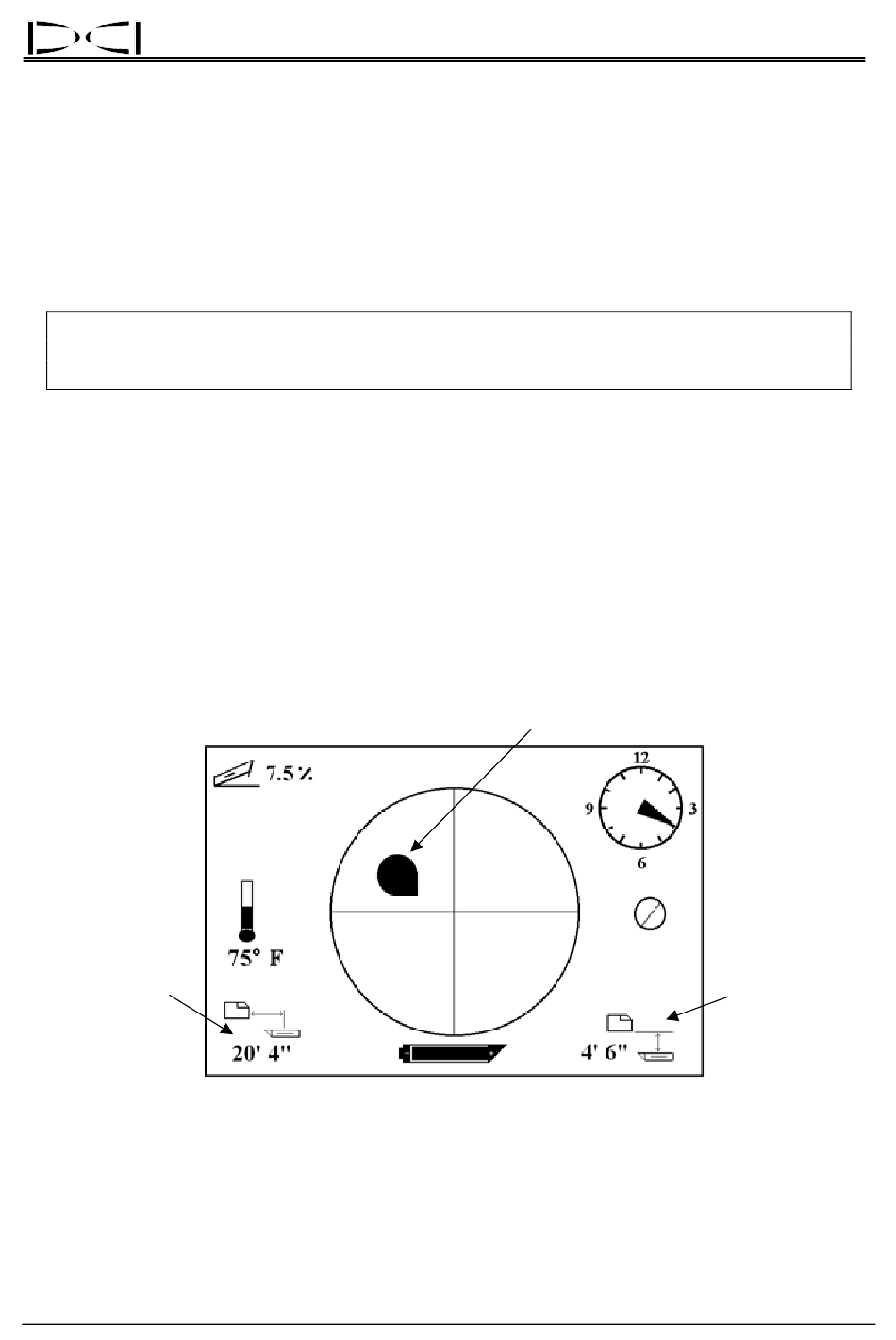

Steering te zien, zoals hier onder getoond. De stuurindicator geeft in dit geval aan dat de boorkop zich
links van en te hoog voor het geplande traject bevindt. De stuurindicator behoort precies in het midden van
het beeldscherm te staan wanneer u op correcte wijze naar het door u geprogrammeerde gewenste doel
afstuurt. Een stuurcommando "4 uur" zet de boorkop op het juiste spoor terug. Voor een snelle blik en
interpretatie: het spitse uiteinde van de stuurindicator correspondeert met de beweegrichting van de
boorkop. De horizontale afstand van de boorkop tot de ontvanger wordt in het linker benedengedeelte van
het scherm weergegeven. Rechtsonder wordt de huidige diepte van de boorkop vermeld.
Horizontale
afstand
®
®
DigiTrak
Eclipse
Bedieningshandleiding
Target Steering Scherm op afstandsbeeldweergave
Target Steering
Stuurindicator
Huidige
diepte
