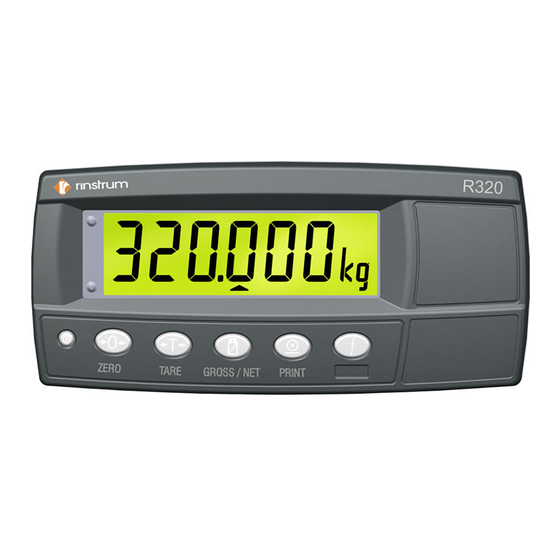

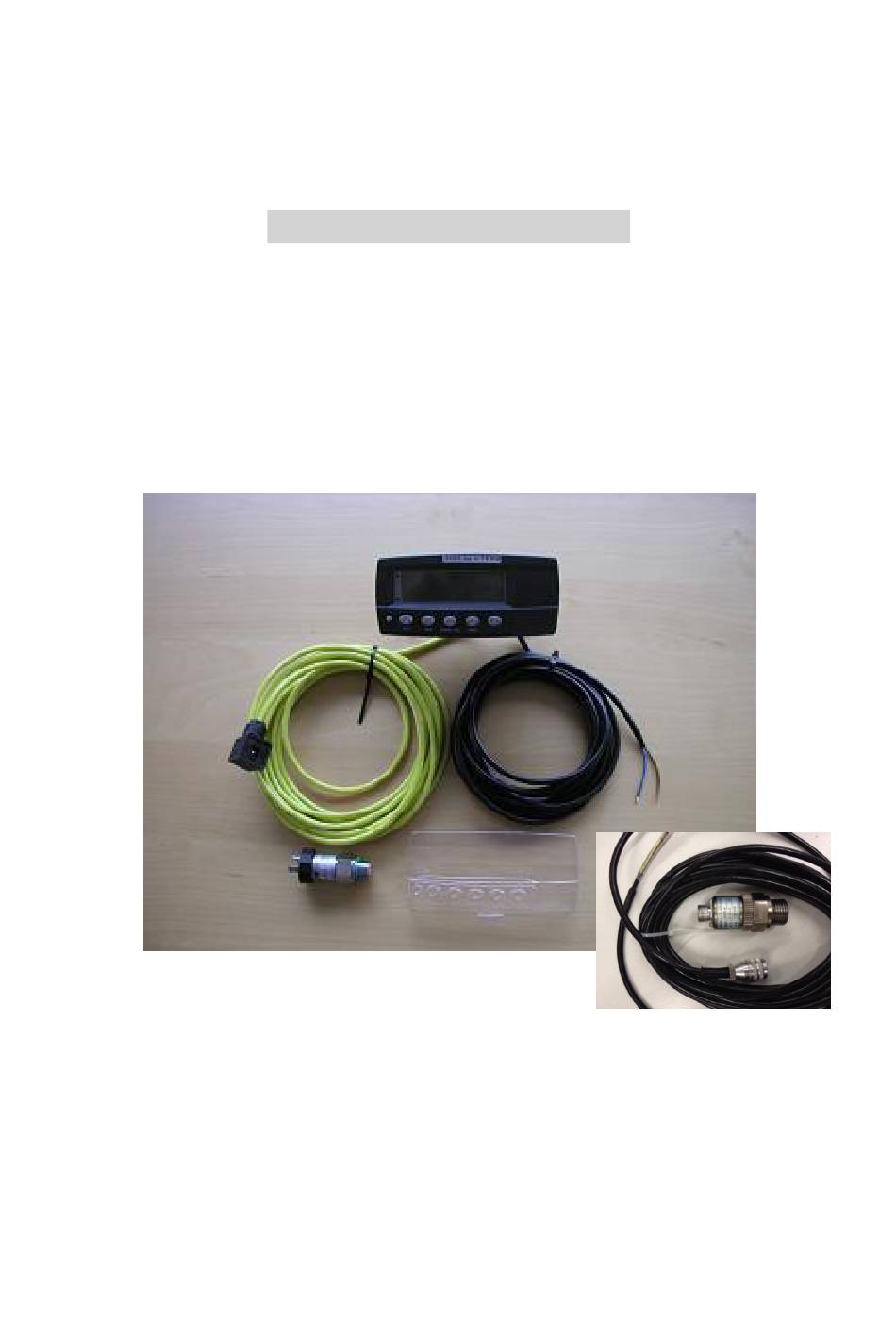

- Pagina 1 MONTAGE VOORSCHRIFT voor hydraulisch weegsysteem model STH / R320 met uitleesinstrument R320 September 2014 Stimag B.V. Meer en Duin 64a 2163 HC LISSE Nederland tel. +31 23 562 62 65 fax. +31 23 562 97 44 Voor technische vragen kunt u contact met ons opnemen...
-
Pagina 2: Inhoudsopgave
MONTAGE VOORSCHRIFT STH INHOUD ALGEMEEN pagina 3 INSTALLATIE pagina 4 KALIBRATIE pagina 4 FOUTMELDINGEN pagina 5 AANWIJZINGEN VOOR NAUWKEURIG WEGEN pagina 5 AANSLUITGEGEGVENS pagina 6 TECHNISCHE GEGEVENS pagina 7... -
Pagina 3: Algemeen
MONTAGE VOORSCHRIFT STH 1) ALGEMEEN Hartelijk dank voor de aankoop van dit Stimag weegsysteem. De levering van dit systeem bestaat uit losse onderdelen. Op verzoek kan de technische dienst van Stimag dit systeem voor u elektronisch aansluiten en afregelen. Neem hiervoor contact met ons op en vraag naar de mogelijkheden. -
Pagina 4: Kalibratie
3) KALIBRATIE Het weegsysteem moet eerst gekalibreerd worden om een goede uitlezing te krijgen. Stimag heeft, indien bekend bij opdracht, reeds alle voorinstellingen gedaan en het complete weegsysteem getest. Om een goede kalibratie te verzekeren is een bekend gewicht noodzakelijk. Geadviseerd wordt een kalibratie gewicht te gebruiken tussen 25 en 50 % van het hefvermogen. -
Pagina 5: Foutmeldingen
MONTAGE VOORSCHRIFT STH 4) FOUTMELDINGEN E0001: het voltage van de gebruikte voeding is te laag, controleer de voeding E0002: het voltage van de gebruikte voeding is te hoog, controleer de voeding E0010: de bedrijfstemperatuur ligt buiten de toegestane grenzen, controleer de locatie E0020: de configuratie van de schaal is onjuist. -
Pagina 6: Aansluitgegevens
MONTAGE VOORSCHRIFT STH 6) AANSLUITGEGEVENS Rinstrum R320 Indicator gele kabel drukopn. STS drukopn. CYR +Out-Pin2 Groen -Out-PinE +Vin-Pin1 Rood GND-Pin3 Zwart... -
Pagina 7: Technische Gegevens
MONTAGE VOORSCHRIFT STH 7) TECHNISCHE GEGEVENS Type STH/R320 Weegbereik 2.500 kg, 5.000 kg of 7.500 kg andere capaciteiten op aanvraag Uitleesstap tot 2.500 kg per 10 kg tot 5.000 kg per 20 kg tot 7.500 kg per 50 kg Nauwkeurigheid ±...
