2 Voor- en bovenaanzicht met lijst van componenten/ maatschetsen

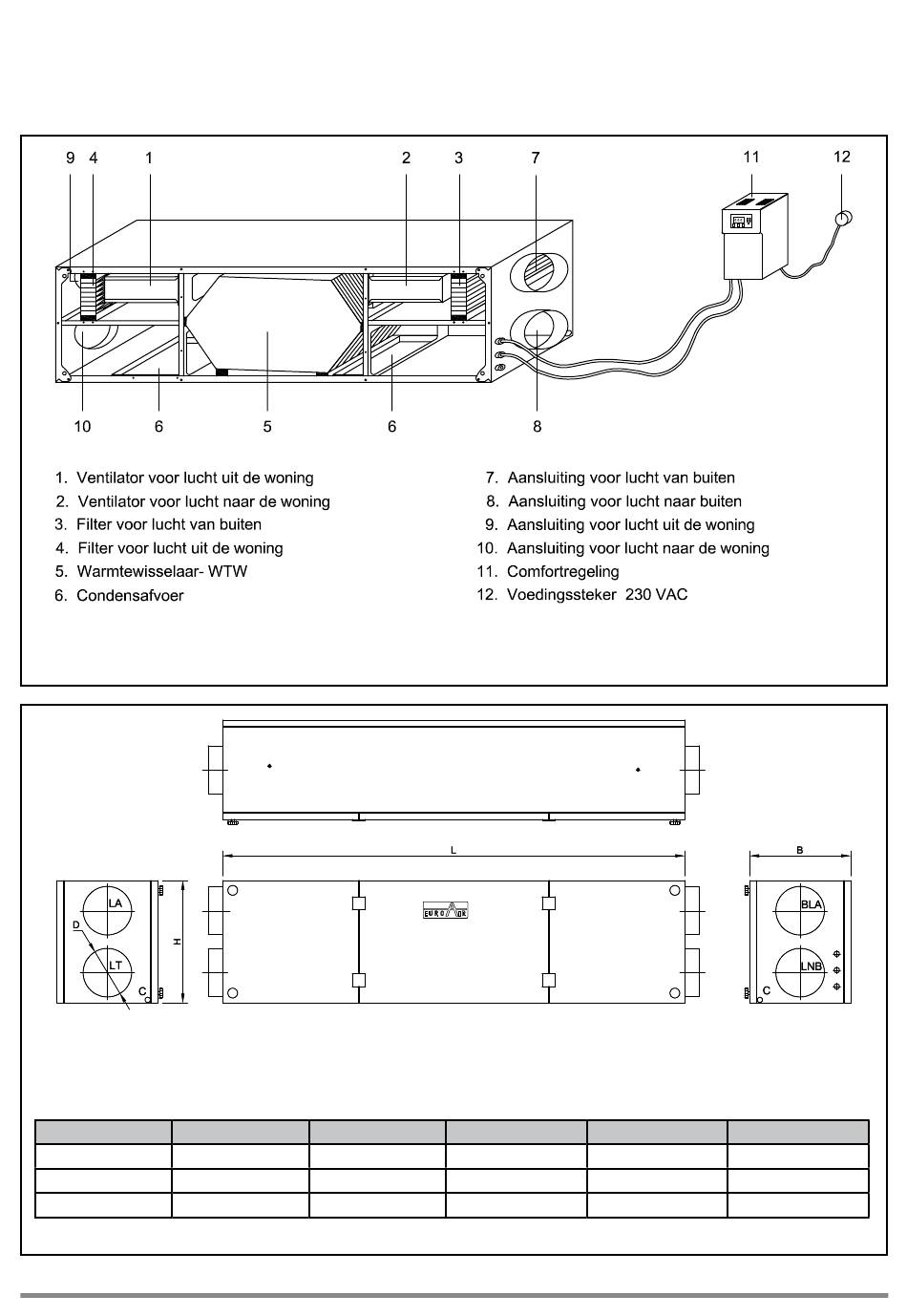

Fig. 1 Voor- en bovenaanzicht EuroAir klimaatbox KB200B/KB500B/KB800B/KB1200B/KB1600B
KB200B
luchtaansluitdia (D)
Ø 150 mm
afmetingen (LxBxH) 1416x305x375 mm
gewicht
72 kg
Fig. 2 Maatschetsen EuroAir klimaatbox KB200B/KB500B/KB800B/KB1200B/KB1600B
4
LA
= luchtafvoer
LT
= luchttoevoer
BLA
= buitenluchtaanzuig
LNB
= lucht naar buiten
C
= aansluiting condensafvoer
KB500B
KB800B
Ø 180 mm
115x480 mm
1436x473x395 mm
1436x870x395 mm
83 kg
115 kg
KB1200B
KB1600B
130x650 mm
150x800 mm
1455x1293x415 mm 1570x1690x455 mm
157 kg
246 kg
