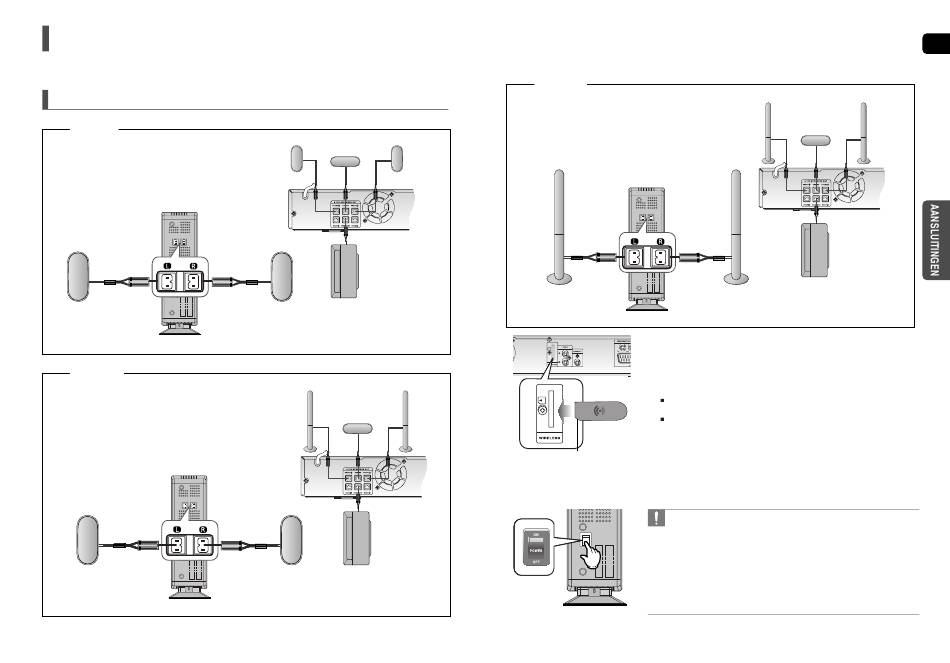

De optionele Draadloze Ontvangstversterker verbinden
Om de achterste luidsprekers draadloos te verbinden, dient u aanvullend de draadloze ontvangstmodule en de TX-kaart
van uw Samsung-dealer te kopen.
Als u de draadloze versterker heeft gekocht (SWA-3000)
HT-X20
Achterste luidspreker (L)
Achterkant van draadloze ontvanger
HT-TX22
Achterste luidspreker (L)
Achterkant van draadloze ontvanger
16
Voorste luidspreker (R)
Voorste luidspreker (L)
Centrale luidspreker
Subwoofer
Achterste luidspreker (R)
Voorste luidspreker (R)
Voorste luidspreker (L)
Centrale luidspreker
Subwoofer
Achterste luidspreker (R)
HT-TX25
Achterste luidspreker (L)
Achterste luidspreker (R)
Achterkant van draadloze ontvanger
1
Sluit de luidsprekers aan de voorzijde en in het midden alsmede de
subwoofer op de hoofdunit aan, zie hiervoor bladzijden 13 -15.
2
Als de hoofdunit uit staat, steekt u de TX-kaart in de TX-
kaartverbinding (DRAADLOOS) aan de achterkant van de hoofdunit.
Houd de TX-kaart zo vast dat de schuine kant naar onder is gericht, en steek de
kaart in de poort.
Voer de TX-kaart in als de hoofdunit uitgeschakeld is. De kaart invoeren als het
TX-kaart
aangesloten is, kan tot problemen leiden.
3
Verbind de achterste luidsprekers links en rechts met de draadloze
Afgekante zijde ondersteboven
ontvangstversterker.
4
Plaats de stroomkabel van de draadloze ontvangstversterker in het
stopcontact en schakel de stroomschakelaar aan.
• Voer geen andere kaart dan de TX-kaart bestemd voor het product in.
Het product zou beschadigd kunnen raken of het zou kunnen dat de
kaart niet gemakkelijk verwijderd kan worden.
• Voer de TX-kaart niet omgekeerd in of in de tegengestelde richting.
• Voer de TX-kaart in als de hoofdunit uitgeschakeld is. Als u de kaart
invoert wanneer de unit staat aangeschakeld, kan dit tot problemen
leiden.
• Als de TX-kaart wordt ingestoken, wordt er geen geluid door de
connectoren van de achterste luidspreker op het hoofdapparaat
weergegeven.
Voorste luidspreker (R)
Voorste luidspreker (L)
Centrale luidspreker
Subwoofer
NL
17
