14 Technische gegevens
14.4.2

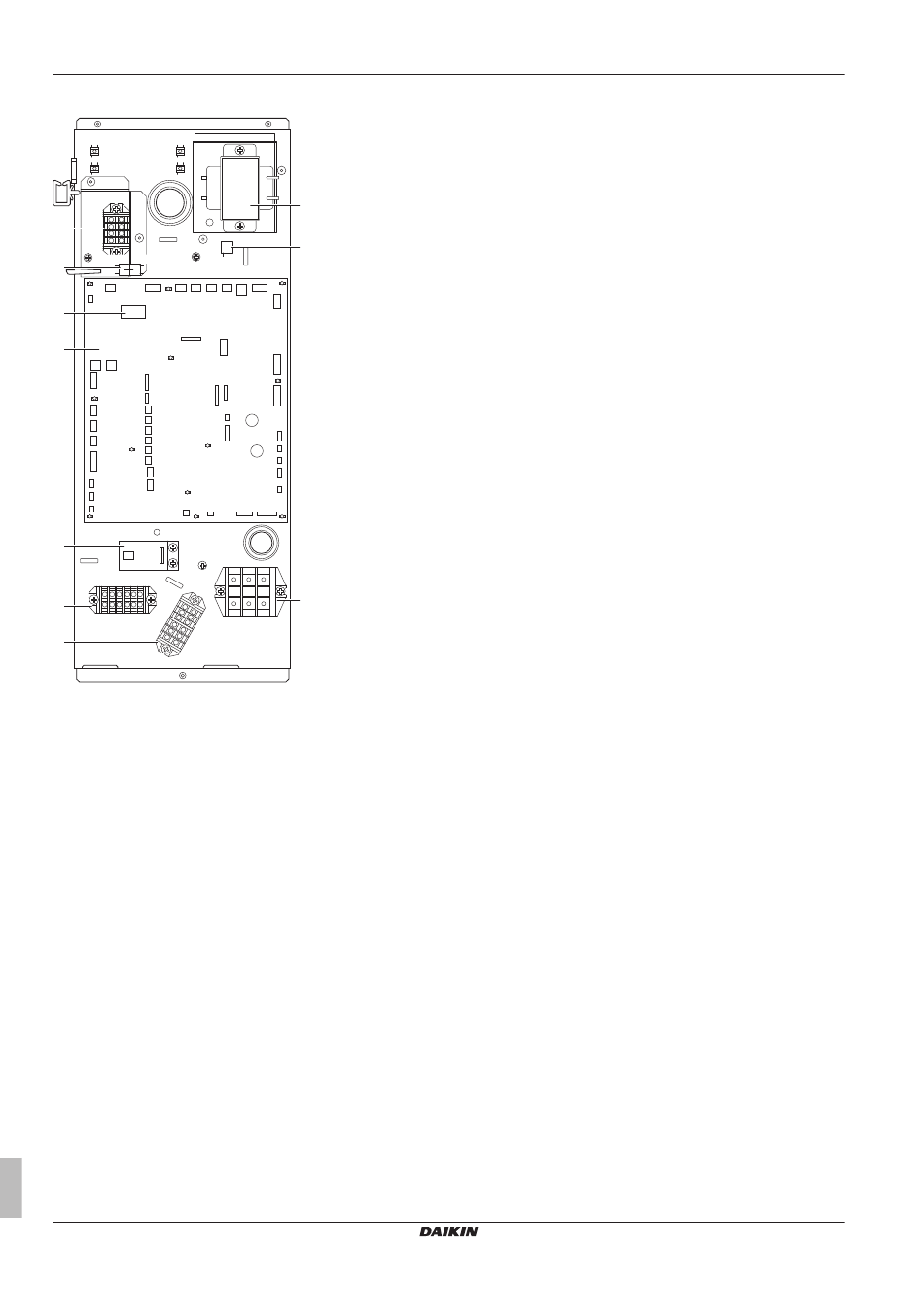

Onderdelen: Schakelkast (Buitenunit)
X7M
c
X6Y X6YA
X6YB
b
h
FU1
g
A1P
A2P
i
d
X5M
e
X3M
a
Transformator
b
Connectoren
c
Aansluitingenblok (naar verwarmingstoestellen)
d
Aansluitingenblok (lage spanning)
e
Aansluitingenblok (hoge spanning)
f
Aansluitingenblok (elektrische voeding)
g
Hoofdprintplaat
h
Zekering van de hoofdprintplaat
i
Printplaat met stroomlus voor communicatie met de
regelkast en de optiekast
Uitgebreide handleiding voor de installateur
102
TB1
a
b
f
X4M
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma lage temperatuur monobloc
4P405544-1B – 2015.08
