5.5 De adapter sluiten
5.5.1 Om de adapter te sluiten
Uitgebreide handleiding voor de installateur
10

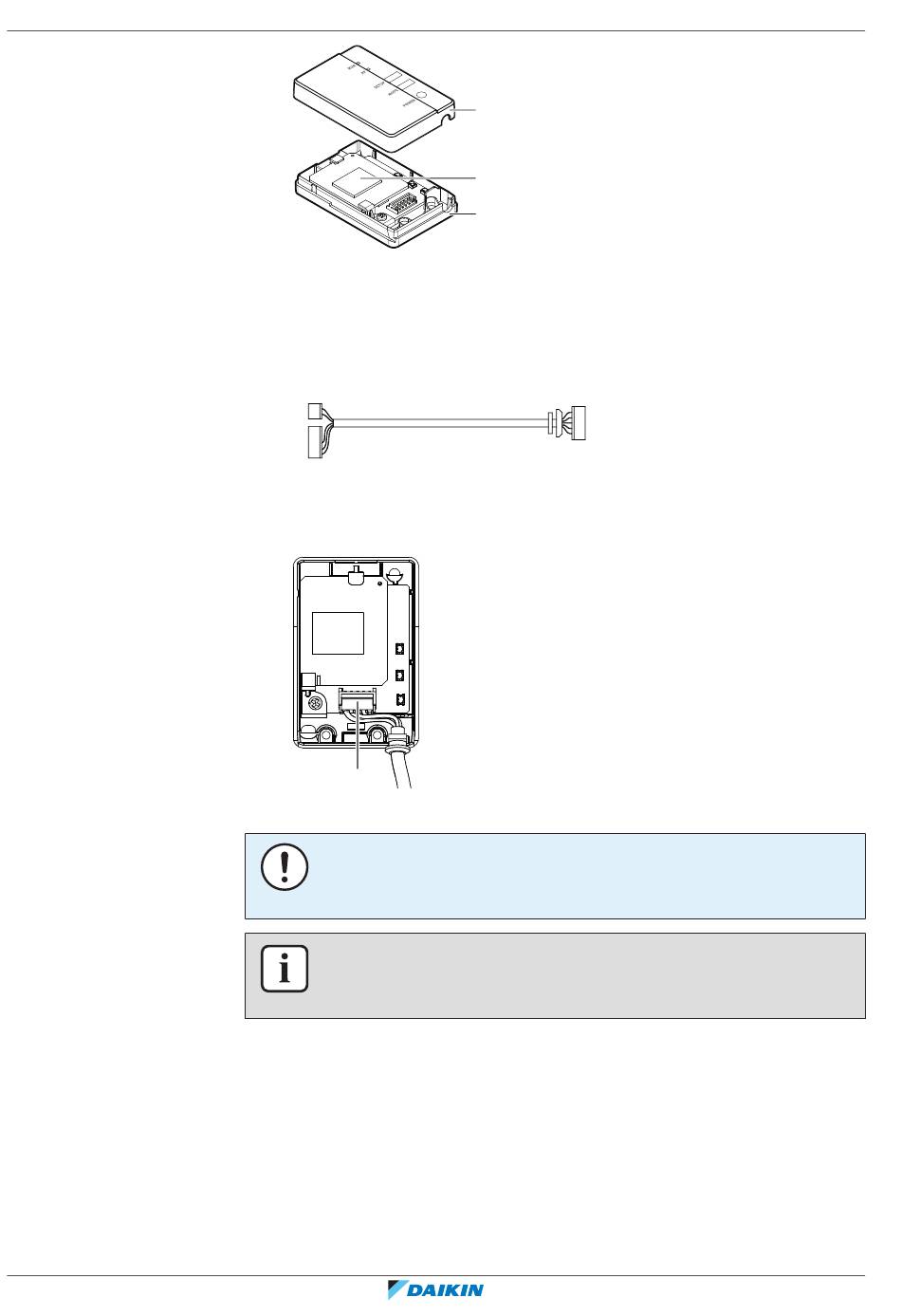

a Bovenste behuizing
b Adapterprintplaat
c Onderste behuizing
2 Sluit de connector aan de kant van de binnenunit aan op poort X35A en X50A
van de printplaat van de binnenunit.
3 Sluit de connector aan de kant van de adapter aan op de adapter.
a
b
a Connector X35A aan de kant van de binnenunit
b Connector X50A aan de kant van de binnenunit
c Connector aan de kant van de adapter
4 Leg de kabel vast en voorzie trekontlasting.
a
a Connector
OPMERKING
Sluit ALTIJD een draadloze afstandsbediening of een afstandsbediening met draad
aan (Voorbeeld: BRC1H, BRC7), anders zal de onlinecontroller NIET werken.
INFORMATIE
Gebruik de kabelbinder en de kabelbinderbevestiging die als toebehoren werden
meegeleverd om voor trekontlasting langs de kant van de binnenunit te zorgen.
1 Haak de voorbehuizing in de achterbehuizing.
a
b
c
c
BRP069C81+82
Draadloze LAN-verbindingsadapter
4P650468-1A – 2021.07
