NEDERLANDS
1. Visuele weergave van de poort
2. Port direction: Input, output of uit.
3. Protocol: Art-Net, sACN of intern.
4. Port mode:
Als PORT DIRECTION = OUTPUT: de volgende modi zijn beschikbaar:
• SINGLE: het DMX-signaal wordt verzonden naar de DMX-poort vanuit het geselecteerde Art-Net - of
sACN-universum in "Universe Number".
• HTP: het DMX-signaal wordt verzonden vanaf de IP-samenvoeging vanuit het geselecteerde Art-Net
- of sACN-universum in "Universe Number". De BT-NODE24 vergelijkt de waarden op de inputs en
verzendt de hoogste waarde naar de DMX-poort voor elk DMX-kanaal.
• LTP: het DMX-signaal wordt verzonden vanaf de samenvoeging vanuit het geselecteerde Art-Net -
of sACN-universum in "Universe Number". De BT-NODE24 vergelijkt de waarden op de inputs en
verzendt de laatst gewijzigde waarde naar de DMX-poort voor elk DMX-kanaal.
• ZERO: De BT-NODE24 stuurt "0" naar alle kanalen.
Als PORT DIRECTION = INPUT: de volgende modi zijn beschikbaar:
• NORMAL: de DMX-poort ontvangt het DMX-signaal en verzendt dit naar het geselecteerde Art-Net -
of sACN-universum in het gedeelte "Universe Number".
5. Frame Rate: Wanneer de poortrichting is ingesteld op output, kunt u het aantal DMX-frames definiëren
dat per seconde wordt verzonden. De standaard instelling is: 40 beelden/seconde. U kunt ook het
volgende selecteren: 10, 15, 20, 25, 30 of 35 fr/seconde.
6. Universe-nummer: Het gebruikte universum. Opmerking. op sommige consoles zoals MA komt het
universum 0 op dit apparaat overeen met het universum 1 op de MA.
7. RDM-filter: schakel RDM in of uit.
8. No DMX-gedrag: wanneer er geen nieuw DMX-signaal beschikbaar is voor 4s, kan de output worden
ingesteld op Freeze of Blackout.
Opmerking: Gebruik Blackout als er effecten zoals vlammenwerpers zijn aangesloten.
PRESETPAGINA
Met de 3 knoppen, rechtsonder op de presetpagina, kunnen presets worden geladen, gecreëerd of
verwijderd. Voor elke preset ziet u de richting van de poort en de kleur van de statusled. Selecteer een van
de presets en druk op Load om hem te laden. U kunt ook de FUNCTION-knop (2) op het voorpaneel
gebruiken om een preset te selecteren. Dit zijn de meest voorkomende standaard fabriekspresets in de
node:
1. Art-Net naar DMX-universum 1-4 (groen):
2. Art-Net naar DMX-universum 5-8 (blauw):
3. DMX naar Art-Net-universum 1-4 (rood):
4. DMX naar Art-Net-universum 5-8 (cyaan):
5. DMX-splitter (magenta):
6. Art-Net kloon (geel):
BRITEQ
®

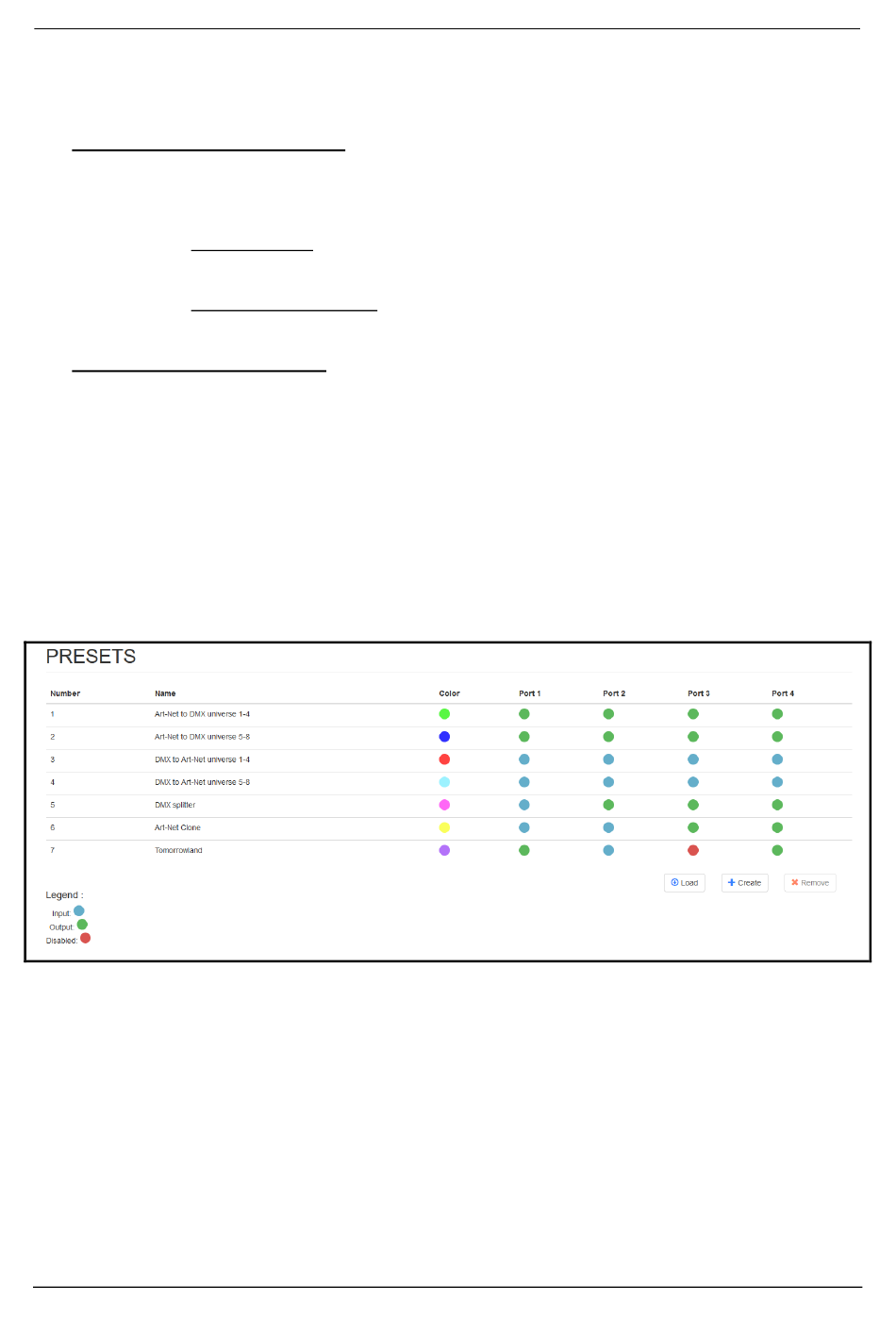

Afbeelding 5. Presetpagina
converteer universum 1-4 van Art-Net naar DMX.
converteer universum 5-8 van Art-Net naar DMX.
converteer universum 1-4 van DMX naar Art-Net.
converteer universum 5-8 van DMX naar Art-Net.
Gebruik poort 1 als een DMX-input en poort 2 tot 4 als
DMX-output.
Converteer 2 DMX-inputs (poort 1 en 2) naar 2
5/10
GEBRUIKSAANWIJZING V1.1
BT-NODE24
