Om energie te besparen, moet de draaischakelaar zo
laag worden ingesteld, dat het nog altijd warm genoeg is.
▶ Wanneer de temperatuur te laag is ingesteld, kan de
gewenste kamertemperatuur niet worden bereikt.
▶ Meer instructies omtrent energiebesparing vindt u in
de bedieningshandleiding van de bedieningseenheid
of het regeltoestel.
3.4
Waarden op het display weergeven
e
Met de servicetoets
[1] kan informatie over de bedrijfstoestand van
de condensatieketel op het display worden getoond. De actueel geme-
ten waarde wordt getoond.
• de keteltemperatuur (constante weergave)
• de bedrijfsdruk
• de bedrijfscode
• het debiet

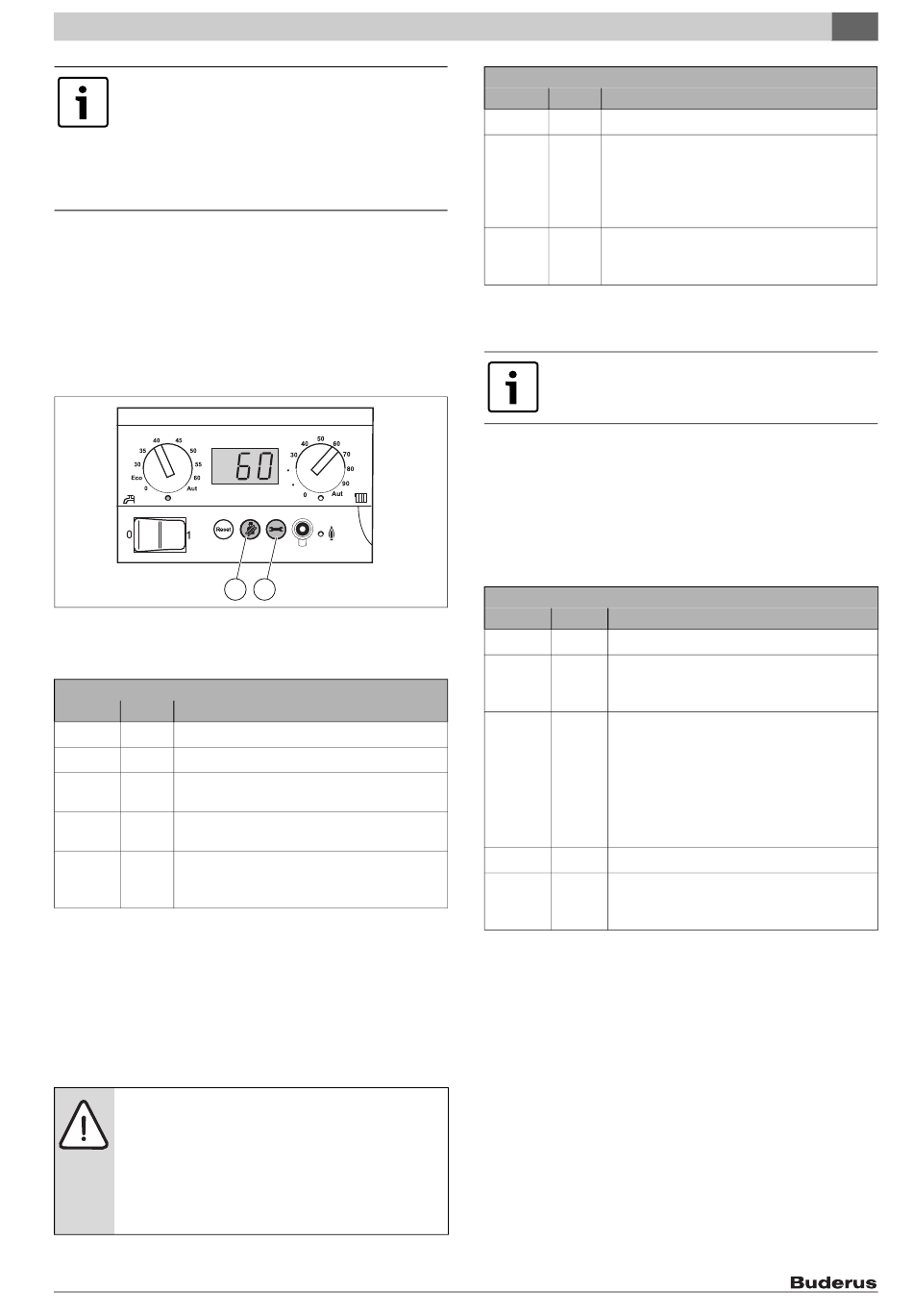

Afb. 8 Bedieningseenheid Logamatic BC10
[1]
Servicetoets
[2]
Schoorsteenvegertoets
Menu "normaal bedrijf"
Stap
Display
[\/2/4| Actueel gemeten aanvoertemperatuur [°C].
[p/1.6| Actueel gemeten bedrijfsdruk [bar].
e
[-/h/\| Bedrijfscode (in dit geval: condensatieketel is in
e
CV-bedrijf).
[\/0.0| Actueel gemeten warmwaterdebiet l/min] (al-
e
leen bij Logamax plus GB162-25/30 T40 S V3).
[\/2/4| Terug naar menu:
e
of
5 minuten
actueel gemeten aanvoertemperatuur.
wachten
Tabel 5 Normaal bedrijf
3.5
Handbedrijf (noodbedrijf)
In handbedrijf kan de CV-installatie onafhankelijk van een bedienings-
eenheid (bijv. Logamatic RC35, RC200 of RC300) worden gebruikt
(noodbedrijf in geval van een storing van de bedieningseenheid).
De condensatieketel wordt gebruikt met als streefwaarde de keteltem-
peratuur die is ingesteld op de rechter draaischakelaar. De CV-installatie
mag alleen gedurende korte tijd in handbedrijf worden gebruikt.
WAARSCHUWING: Schade aan de installatie door
bevriezing.
De CV-installatie kan bij netspanningsuitval of door uit-
schakelen van de voedingsspanning bevriezen.
▶ Handbedrijf na inschakelen opnieuw activeren, zodat
de CV-installatie in bedrijf blijft (vooral bij vorstge-
vaar).
Logamax plus GB162-15/25/35/45 V3 – 6 720 807 881 (2013/03)
2
1
7 746 800 040-105.2TD
Menu" handbedrijf in-/uitschakelen"
Stap
Display
[\/2/4| Actueel gemeten aanvoertemperatuur [°C].
[//2/4} Activeer het handbedrijf:
d
> 5
seconden
Schoorsteenvegertoets
5 seconden ingedrukt houden. Zodra rechtson-
der in het display een knipperend punt ver-
schijnt, is het handbedrijf geactiveerd.
[\/2/4| Beëindigen van het handbedrijf (na een onder-
d
> 2
seconden
breking van de voedingsspanning wordt handbe-
drijf ook beëindigd).
Tabel 6 Handbedrijf
3.6
Nalooptijd pomp instellen
Bij een weersafhankelijke regeling en temperaturen la-
ger dan 3°C wordt de pomp automatisch continu inge-
schakeld.
De basisinstelling van de pompnalooptijd is voor de meeste situaties ge-
schikt.
Uitzondering bij kamertemperatuurgestuurde regeling
Wanneer vorstgevaar bestaat voor delen van de CV-installatie, die buiten
het registratiegebied van de kamertemperatuurgestuurde regelaar lig-
gen (bijv. radiator in de garage), wordt de pompnalooptijd op 24 uur in-
gesteld.
Menu "Instellingen"
Stap
Display
[\/2/4| Actueel gemeten aanvoertemperatuur [°C].
[l/-/-| Voor de installateur.
d
e
+
2 tot 5
seconden
[f/\/5| Pompnalooptijd [minuten] (basisinstelling is
e
5 minuten).
▶ Schoorsteenvegertoets
[f/1/d| (24 uur).
▶ Resettoets
wenste pompnalooptijd (minimaal [f/\/0| =
15 seconden).
[c/\/1| Voor de installateur.
e
[\/2/4| Terug naar menu:
e
of
5 minuten
actueel gemeten aanvoertemperatuur.
wachten
Tabel 7 Instellingen
3.7
Extra bedieningseenheid
Bij gebruik van een extra bedieningseenheid moet de bedieningseen-
heid Logamatic BC10 als volgt worden ingesteld:
▶ Beide draaischakelaars op de bedieningseenheid [1 en 2] in de stand
"AUT" zetten, zodat alle instellingen via de bedieningseenheid kunnen
worden uitgevoerd.
▶ Aan/uit-schakelaar in de stand "1" zetten.
Bediening
3
d
langer dan
d
indrukken voor
c
ingedrukt houden tot de ge-
7
