Montage
Bedrijfstemperatuurbereik:
Niet-Ex/Ex instrumenten: –20 ... 60 °C (–4 ... 140 °F)
UL instrumenten: –20 ... 50 °C (–4 ... 122 °F)
4.2
Afmetingen
Houd een installatiediepte van circa 150 mm (5,91 in) aan voor het instrument inclusief
klemmen en bevestigingsclips.
In geval van instrumenten met een Ex-goedkeuring, is het Ex-frame nodig en een
installatiediepte van 175 mm (6,89 in) moet worden aangehouden. Zie voor meer afmetingen
het hoofdstuk "Technische gegevens" in de bedieningshandleiding.
• Paneeluitsparing: 92 mm (3,62 in) x 45 mm (1,77 in).
• Paneeldikte: max. 26 mm (1 in).
• Maximale kijkhoek: 45° aan linker- en rechterzijde van de centrale display-as.
• Wanneer de instrumenten horizontaal naast elkaar zijn opgesteld in de X-richting, of
verticaal boven elkaar in de Y-richting, moet de mechanische afstand worden aangehouden
(gespecificeerd door de behuizing en het front).
4.3
Montageprocedure
De benodigde paneeluitsparing is 92 mm (3,62 in) x 45 mm (1,77 in)
2
1
1

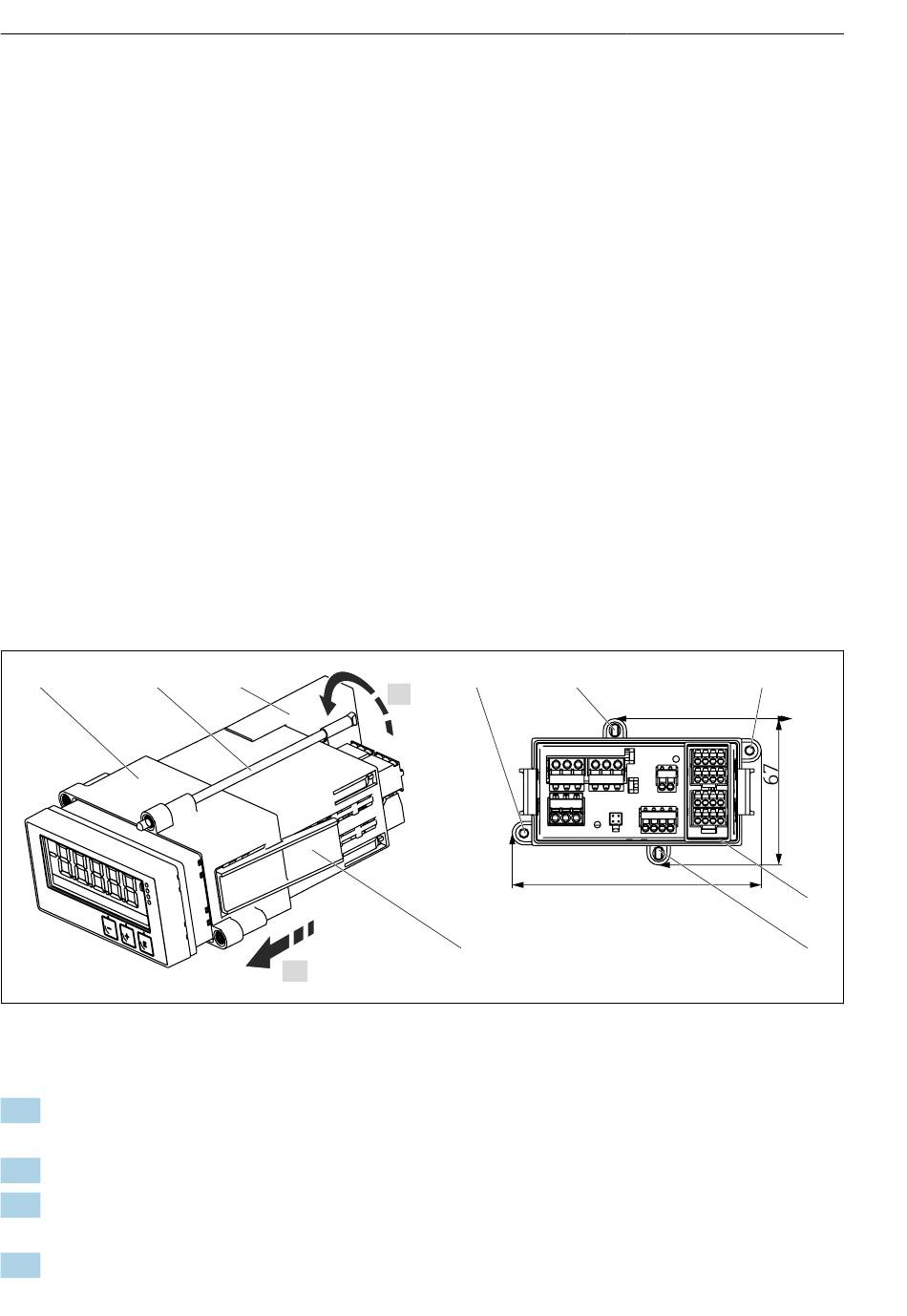

Installatie in een paneel
1.
Schroef de draadstangen (pos. 1) in de daarvoor bedoelde posities op het montageframe
(pos. 2). Hiervoor zijn vier schroefposities (pos. 3/4) beschikbaar.
2.
Plaats het instrument door de paneeluitsparing vanaf de voorkant.
3.
Houd het instrument in een horizontale positie en druk het montageframe (pos. 2) met
de ingeschroefde draadstangen over de behuizing, tot het frame vastklikt (1).
4.
Zet vervolgens de draadeinden vast om het instrument te fixeren (2.).
8
6
2.
1.
3
4
114
5
RIA45
3
6
4
