Bedieningshandleiding Kopp Kuara

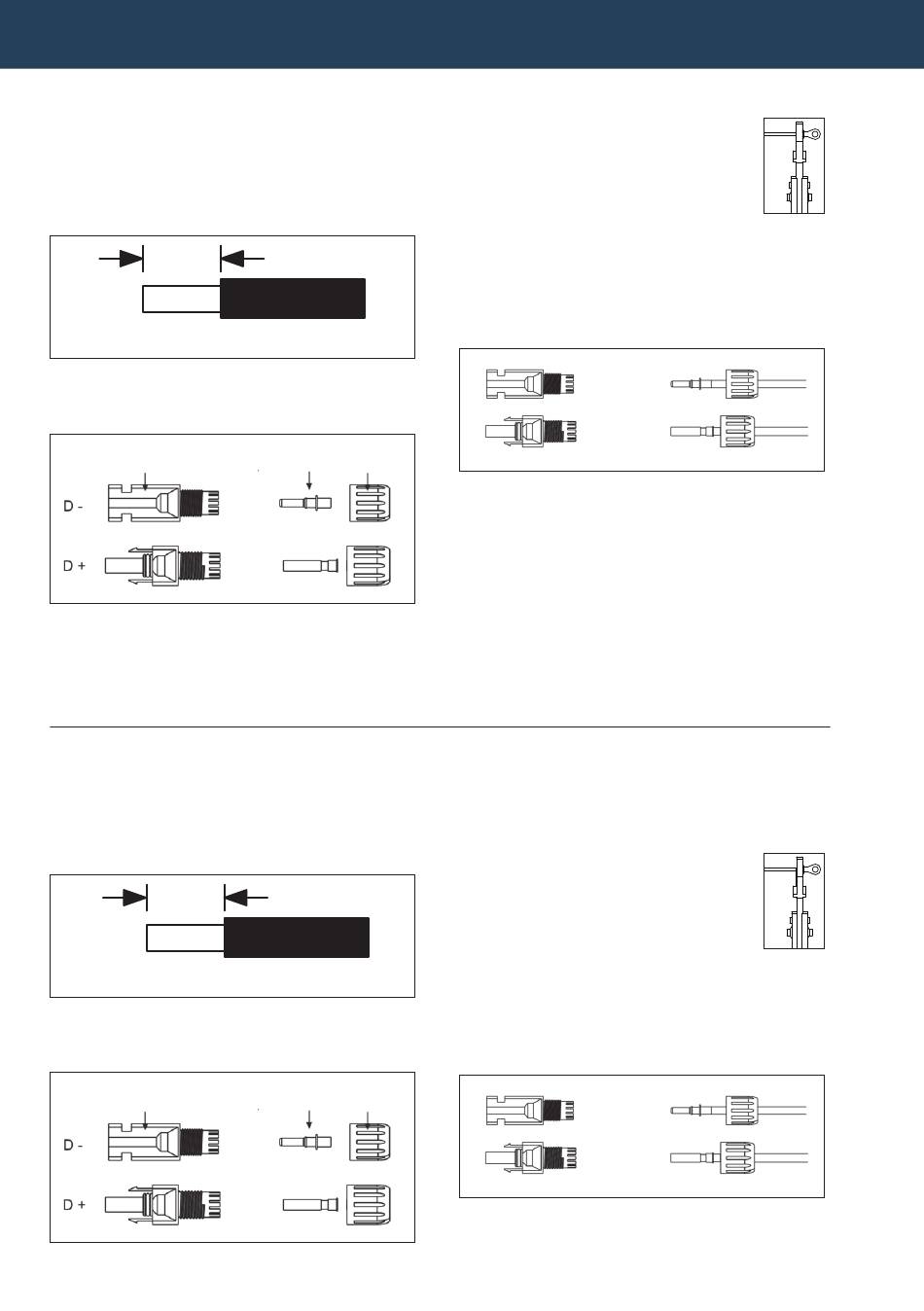

Stap 2: PV bedrading
Zet de DC schakelaar uit.
Kies een 12 AWG draad voor de aansluiting van
de PV module.
Strip 6 mm van de isolatie
6 mm
Striplengte
Koppel de DC connector (PV) los zoals hieronder
getoond.
Connector
Steek de gestripte kabel in het stiftcontact en
zorg ervoor dat alle aderstrengen in het stiftcon-
tact blijven haken.
6.2 Aansluiting van de batterij
Zet de DC schakelaar uit.
Kies een 10 AWG draad voor de aansluiting
van de batterij.
Strip 6 mm van de isolatie
6 mm
Striplengte
Koppel de DC connector
(batterij) los zoals hieronder getoond.
Connector
16
12 AWG
Stiftcontact
Wartel
10 AWG
Stiftcontact
Wartel
Pincontact vastklemmen met behulp
van een krimptang.
Steek het pincontact door de kabelmoer en
monteer deze op de achterkant van de stekker of
het stopcontact.
Als u een "klik" voelt of hoort, zit deze vast
Ontgrendel de DC connector
- Gebruik het opgegeven schroeven
sleutelgereedschap.
- Wanneer u de DC+-stekker loskoppelt, drukt u
op het gereedschap van boven naar beneden.
- Wanneer u de DC-stekker loskoppelt, drukt u
op het gereedschap van onder naar beneden.
- Koppel de connectoren met de hand los.
Steek de gestripte kabel in het stiftcontact en
zorg ervoor dat alle aderstrengen in het stiftcon-
tact blijven haken.
Pincontact vastklemmen met behulp
van een krimptang
Steek het pincontact door de kabelmoer en
monteer deze op de achterkant van de stekker of
het stopcontact.
Als u een "klik" voelt of hoort, zit deze vast
