7. Installatie, montage en aansluitingen
INSTALLATIE/MONTAGE
De Uni pak MKII is ontworpen voor montage in een truss of aan een plafond. Gebruik een
geschikte bevestigingsklem en veiligheidskabel voor montage aan de installatieconstructie.
In de Uni pak MKII bevinden zich twee gaten. Deze zijn voor het vastmaken van de
bevestigingsklem of voor de bevestiging aan een wand of plafond. Voor de koeling dient de
pack dusdanig te worden gemonteerd dat de lucht vrij rond de dimmer kan circuleren. Hou
tenminste een afstand van 30 cm rond het apparaat vrij.
AANSLUITINGEN
De netkabel van de Uni pak MKII is voorzien van een 10A Schuko stekker. Deze kabel dient
op een voorziening te worden aangesloten van tenminste 10A en te worden gezekerd door
een deugdelijke zekering. Lampen dienen te worden aangesloten op de op de voorzijde
geplaatste Schuko connector met een maximale aansluitwaarde van 10A. De 3-polige XLR
aansluitingen zijn bedoeld voor het aansluiten van het DMX signaal. Sluit de uitgang van een
lichttafel of een eerder apparaat in de lijn aan op de DMX ingang van de Uni pak MKII. Sluit
de DMX uitgang van de Uni pak-II aan op de ingang van de volgende Uni pak MKII of op de
volgende fixture in de lijn. Het is aanbevolen om een eindweerstand te plaatsen in de DMX
uitgang van het laatste DMX apparaat in de lijn. Een DMX eindweerstand bevat een 1/4W,
120 Ohm weerstand, gesoldeerd tussen pin 2 en 3 van een 3-polige XLR connector.
8. Problemen oplossen
GEEN SPANNING OP DE PACK:
Trek de stekker uit het stopcontact. Sluit de pack opnieuw aan op het stopcontact en zorg
voor een goede verbinding. Wanneer het probleem zich nog steeds voordoet, controleer dan
©Elation® -

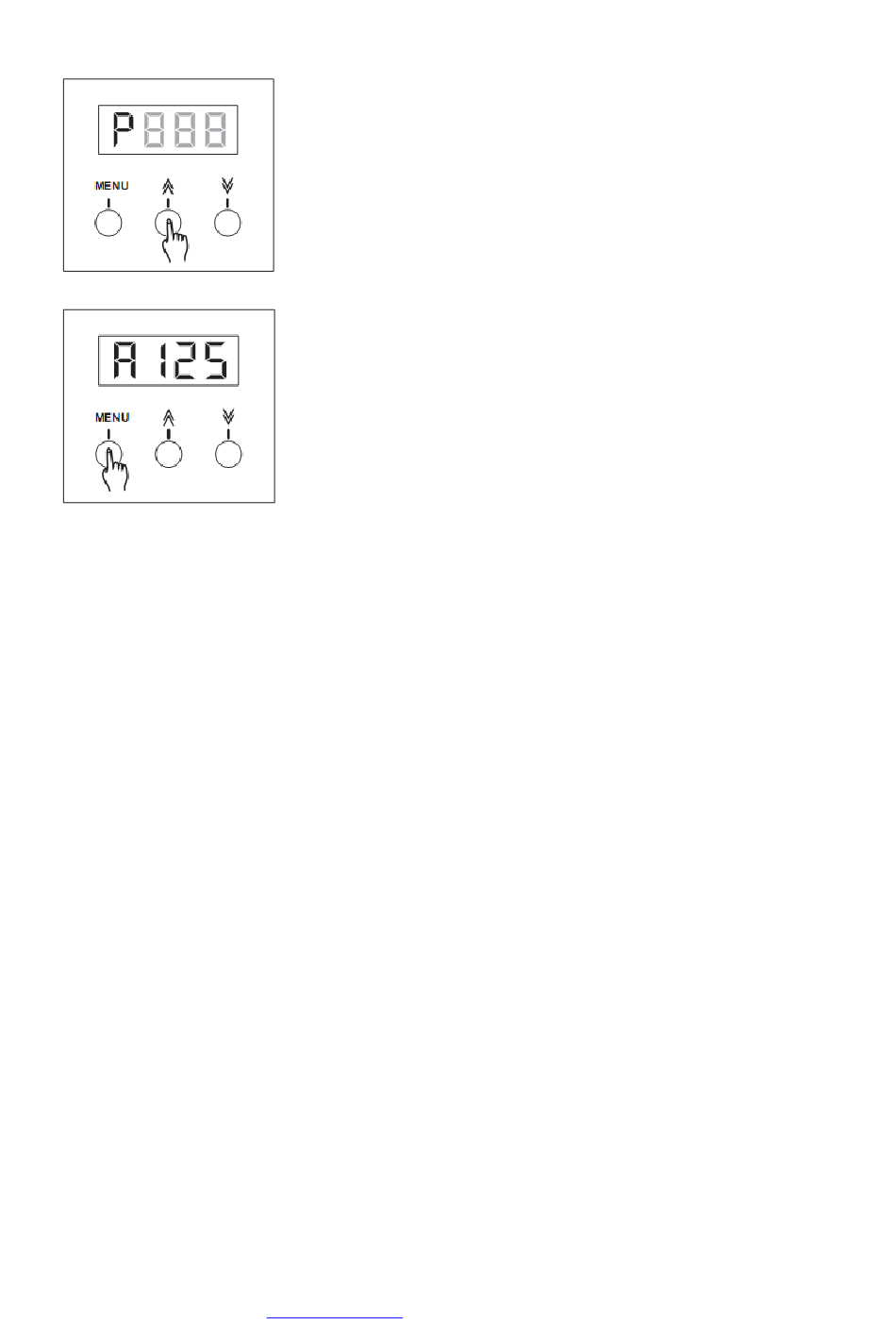

6. Druk op de UP of DOWN toetsen om een dimwaarde in te
stellen tussen 00 – 100. Elke tik verhoogt of verlaagt de
waarde een keer. Door de UP of DOWN toets ingedrukt
te houden kan de waarde snel verhoogd of verlaagd
worden. Nadat de gewenste waarde is bereikt wordt deze
automatisch in het geheugen opgeslagen.
7. Druk op de "Menu" toets om de instellingen te bevestigen
en keer terug naar de DMX adres modus.
www.elationlighting.eu
– Uni pak MKII – Gebruikershandleiding pagina 8
