KNX
•
De uitgangstoestand wordt door Status-LEDs gesignaleerd.
3. Montage
Montage geschiedt door het moduul vast te klikken op een DIN-rail 35 x
7,5 mm conform EN 50022
Aansluiting van het analoge uitgangsmoduul op een analoge
KNX/EIB-uitgang geschiedt uitsluitend met een 6-polig
systeemstekker (bij analoog uitgangsmoduul bijgeleverd).
Het analoge uitgangsmoduul 4-kanaals werkt op een externe 24-V DC
voeding, Art. Nr. WSSV10. Deze kan ook de aangesloten analoge
KNX/EIB-uitgang of overige toestellen voeden. Voor comfortabele
aansluiting zijn de klemmen voor de voeding dubbel uitgevoerd en intern
met elkaar verbonden (gemarkeerd door een stip "•").

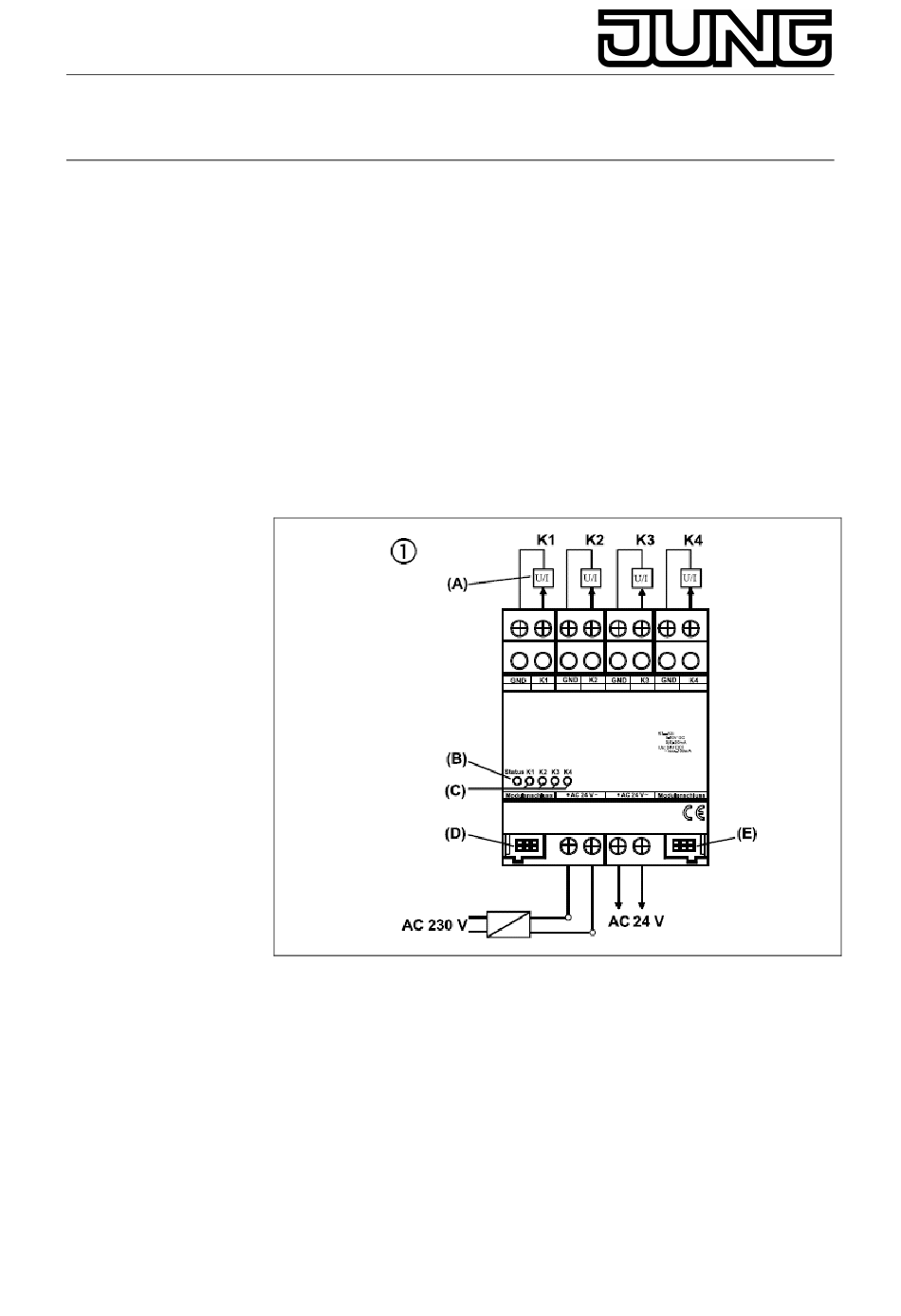

Ansluitschema
4. Ansluiting
GND :
K1 ... K4 :
AC 24 V :
(A) : b.v. analoge actuators etc.
(B) : Status-LED van het analoge uitgangsmoduul, rood
(C) : Status-LED van de vier analoge uitgangen, geel
(D) : systeemconnector, 6-polig, voor aansluiting van modules
(E) : systeemconnector, 6-polig, voor toekomstige uitbreidingen
Analoog uitgangsmoduul 4-kanaals
Art.nr.: 2204.01 REGAM
Referentiepotentiaal voor uitgangen K1 ... K4
Analoge uitgangen
externe voeding
2
