Oxymax COS61D
3.3.3
Uittrekbare armatuur COA451
1
9

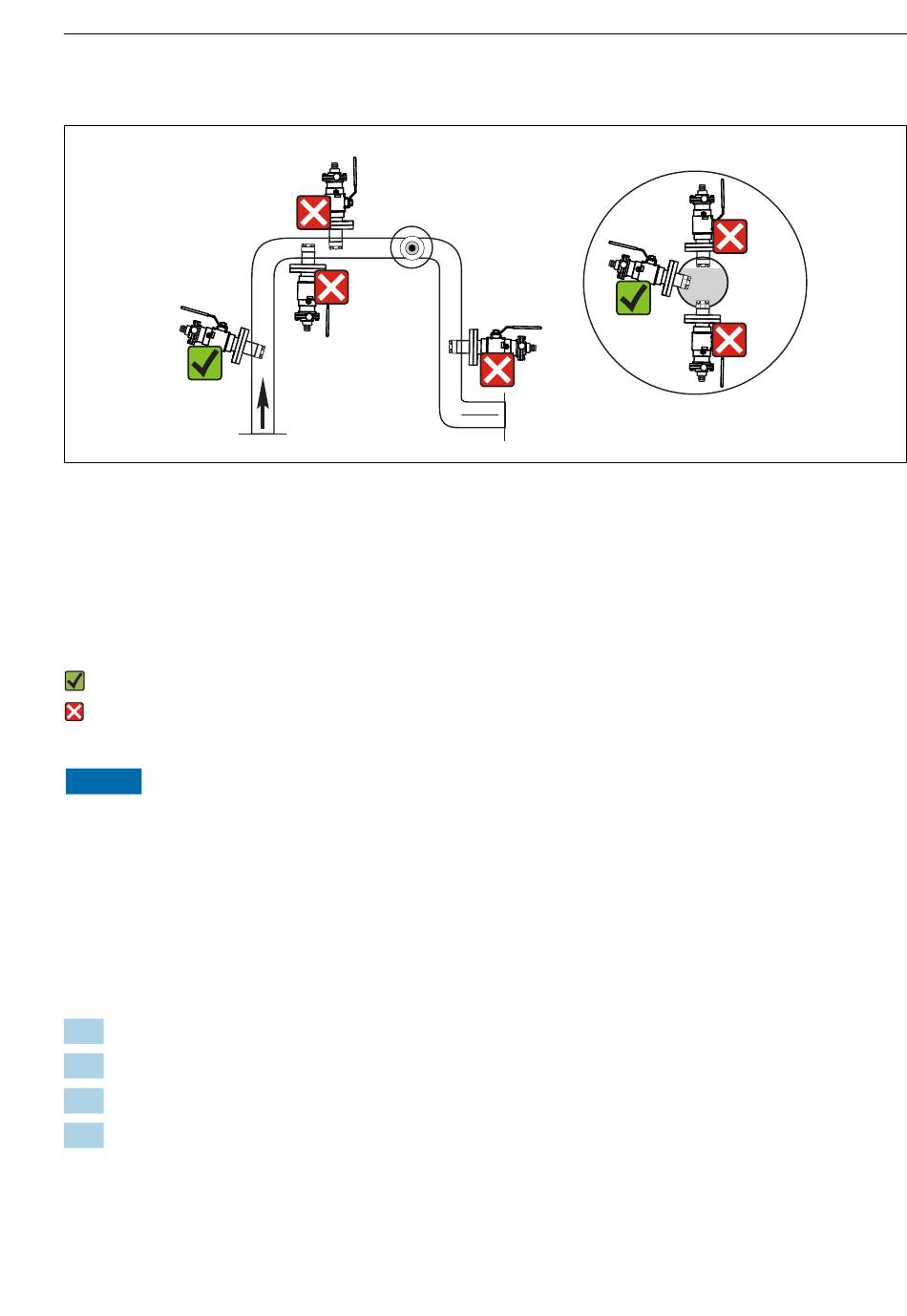

Toegestane en verboden sensorinstallatieposities met intrekbare armatuur COA451
1
Stijgleiding, beste positie
2
Horizontale leiding, sensor van boven naar beneden, niet toegestaan vanwege luchtophoping of
schuimbelvorming
3
Horizontale leiding, installatie aan de zijkant met toegestane installatiehoek (conform
sensoruitvoering)
4
Zakleiding, niet toegestaan
Mogelijke installatiehoek
Niet-toegestane installatiehoek
LET OP
Sensor niet geheel ondergedompeld in het medium, afzettingen op het sensormembraan
of de sensoroptica, afzetting omdat de sensor ondersteboven is geïnstalleerd
Foutieve metingen zijn mogelijk en deze kunnen het meetsysteem beïnvloeden.
‣
Installeer de armatuur niet op plaatsen waar luchtophopingen of bellen kunnen worden
gevormd of waar opgeloste deeltjes zich kunnen afzetten op het sensormembraan of de
sensoroptica (item 2).
3.4
Controles voor de montage
1.
Zijn de sensor en de kabel onbeschadigd?
2.
Is de inbouwpositie correct?
3.
Is de sensor geïnstalleerd in een eenheid en hangt deze niet aan de kabel?
4.
Vermijd binnendringen van vocht.
Endress+Hauser
2
Detail A
3
4
Detail A, 90 ° r
3
5
Installatie
A0030571
17
