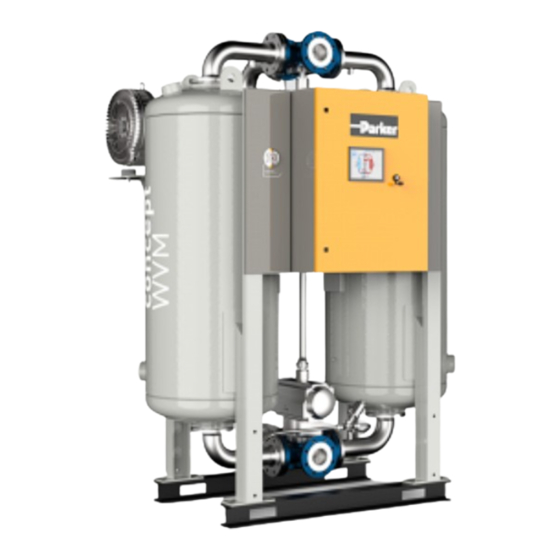

- Pagina 1 HCDC Hyper-Connected Dryer Controller Bedrijfshandleiding 31/01/2022 - rev 02 /NL Cod: 398H271800...
-
Pagina 3: Inhoudsopgave
NL | Gebruiksaanwijzing Index 1. Producentgegegevens ............... 2 2. Over deze gebruikshandleiding ............3 3. Technische gegevens ................. 4 3.1. Technische kenmerken ............... 4 4. Overzicht van de bedienings- en weergave-elementen ....5 4.1. Het startscherm .................. 5 5. Starten en stoppen van de droger ............. 8 6. -
Pagina 4: Producentgegegevens
Producentgegegevens NL | Gebruiksaanwijzing Producentgegegevens Naan en adres Parker Hannifi n Manufacturing S.r.l. Sede Legale: Via Privata Archimede, 1- 2009 Corsico (MI) Italy Sede Operativa: Gas Separation and Filtration Division EMEA - Strada Zona Industri- ale, 4 35020 S.Angelo di Piove (PD) Italy tel +39 049 971 2111- fax +39 049 9701911 Web-site: www. -
Pagina 5: Over Deze Gebruikshandleiding
Over deze gebruikshandleiding NL | Gebruiksaanwijzing Over deze gebruikshandleiding Deze gebruikshandleiding bevat basisinformatie over de veilige werking van de regelaar en is alleen geldig in combinatie met de handleiding van de betreffende droger. Daarom is deze gebruikshandleiding een aanvulling op de handleiding van de droger. Gebruikte tekens en symbolen ... -
Pagina 6: Technische Gegevens
Technische gegevens NL | Gebruiksaanwijzing Technische gegevens 3.1 Technische kenmerken LCD kleuren-touchscreen Resolutie: 7" TFT 16:9 64k 800x480 Bedrijfstemperatuur: van -0° C tot 50° C Opslagtemperatuur: van -20° C tot 70° C Beweergaveingsklasse IP65 Afmetingen (L x A x P): 182 x 140 x 95 mm Geïntegreerd P&ID-stroomschema ... -
Pagina 7: Overzicht Van De Bedienings- En Weergave-Elementen

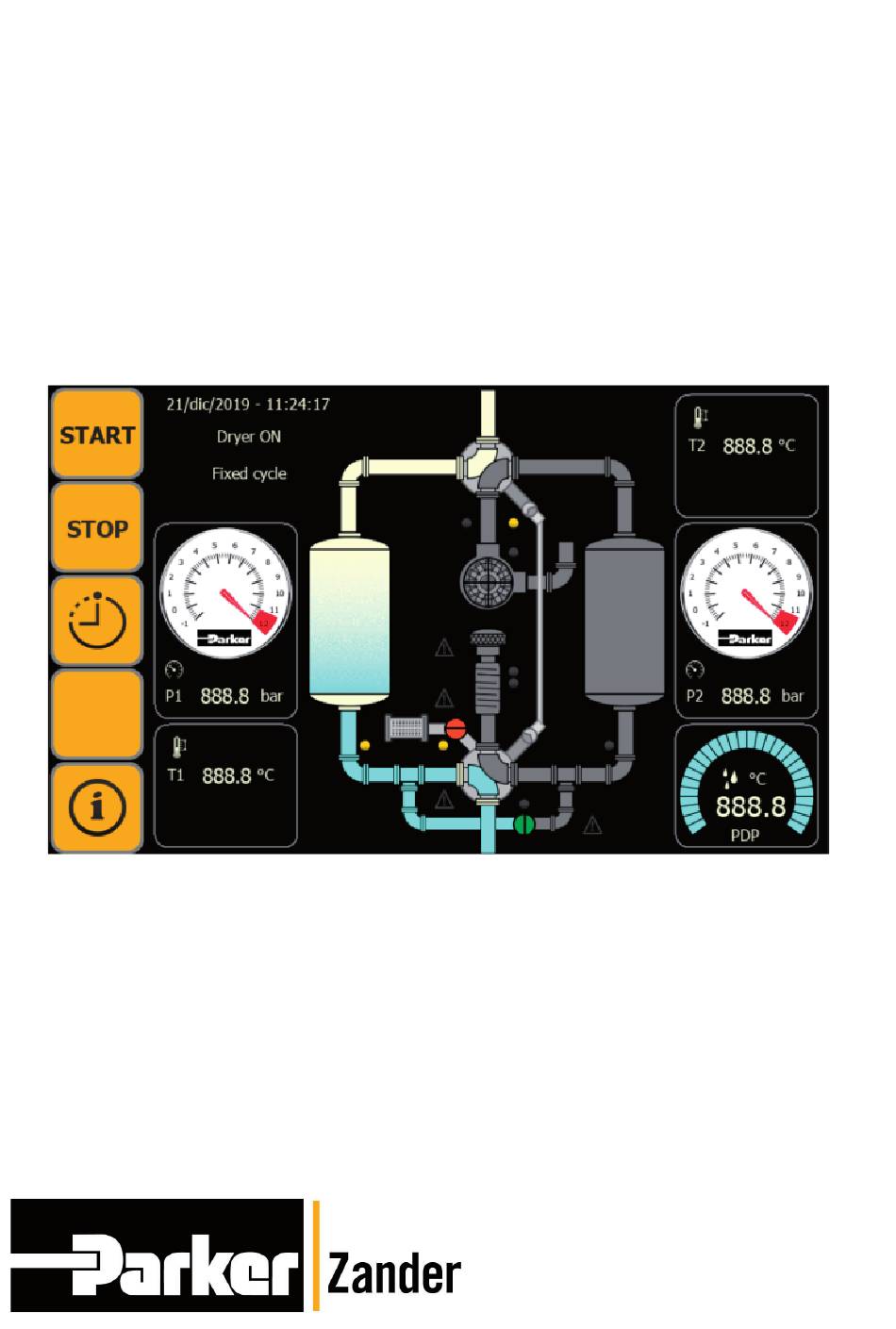

Overzicht van de bedienings- en weergave-elementen NL | Gebruiksaanwijzing Overzicht van de bedienings- en weergave- elementen Het bedieningspaneel in de schakelkastdeur wordt gebruikt om de bedrijfsstatus te con- troleren en om parameters te bewerken. Het weergave is een Touch Screen-paneel. 4.1 Het startscherm De status van de droger verschijnt op het weergave na het inschakelen. - Pagina 8 Overzicht van de bedienings- en weergave-elementen NL | Gebruiksaanwijzing De stroomdiagramweergave geeft een grafi sch overzicht van de huidige toestand van de apparaten en componenten. Aan elk van de componenten worden ook alarmen toege- schreven. Het betreffende onderdeel is rood gemarkeerd in het stroomschema en een alarmsymbool licht op als er een fout optreedt.
- Pagina 9 Overzicht van de bedienings- en weergave-elementen NL | Gebruiksaanwijzing Toont de druk in de tank N°1 Toont de druk in de T1 N°2 Toont de dauwpunt (min/max) Toont de verwarmingstemperatuur T1 Geeft de regeneratietemperatuur T2 weer Toont datum/uur en drogerconditie. MT set-up...
-
Pagina 10: Starten En Stoppen Van De Droger
Starten en stoppen van de droger NL | Gebruiksaanwijzing Starten en stoppen van de droger Zorg ervoor dat alle noodzakelijke voorbereidingen zijn getroffen. Volg hiervoor de bijge- voegde handleiding van de droger. De droger is uitgerust met een elektrisch paneel met een hoofdschakelaar die de voe- dingsspanning geeft/verwijdert. -
Pagina 11: Statusmenu
Statusmenu NL | Gebruiksaanwijzing Statusmenu Raak aan Het volgende weergave verschijnt: Weergave: Status timermenu Toont de werktijden van de droger Raak aan om keer terug naar het startscherm. MT set-up... -
Pagina 12: Alarms
Alarms NL | Gebruiksaanwijzing Alarms Raak aan Het volgende weergave verschijnt: Weergave: Alarmsmenu Geeft aan welke alarmen aanwezig zijn. Raak aan om Stuur naar het vorige weergave. Raak aan om keer terug naar het startscherm. MT set-up... -
Pagina 13: Systeemmenu
Systeemmenu NL | Gebruiksaanwijzing Systeemmenu Het hoofdmenu is het ingangspunt voor de navigatiesystematiek van de controller. U kunt van hieruit gemakkelijk naar elk submenu gaan. Om het hoofdmenu te openen, gaat u als volgt te werk: Druk in het hoofdmenu op de knop Het volgende weergave verschijnt: Weergave: menusysteem Hier kunt u op de betreffende toets drukken om het bijbehorende submenu te openen. -
Pagina 14: Menu Serienummer
Systeemmenu NL | Gebruiksaanwijzing 8.1 Menu serienummer Raak aan De volgende weergave verschijnt: Weergave: serienummer Bekijk de releasesoftware, het serienummer en de PLC-versie Raak aan om Stuur naar het vorige weergave. Raak aan om keer terug naar het startscherm. MT set-up... -
Pagina 15: Alarmmenu
Systeemmenu NL | Gebruiksaanwijzing 8.2 Alarmmenu Raak aan De volgende weergave verschijnt: Weergave: alarmhistorie Bekijk de lijst met alarmen in de loop van de tijd. Lijst van alarmen verwarming sensor kapot aLPR Lage druk Tank Spoellucht sensor kapot aTHO bewaking verwarmingstijd ingang luchtsensor kapot aWDP... -
Pagina 16: Gebruiker Van De Menuset (Service)
Systeemmenu NL | Gebruiksaanwijzing (service) Gebruiker van de menuset Raak aan to enter on factory/maintenance menu. Alleen voor technische service. (service) Uitloggen Raak aan to enter on factory/maintenance menu. MT set-up... -
Pagina 17: Cloud Licence (Fabriek )
Systeemmenu NL | Gebruiksaanwijzing 8.5 Cloud licence (fabriek ) Raak aan to enter in the cloud. Alleen voor technische service. Raak aan om Stuur naar het vorige weergave. Raak aan om keer terug naar het startscherm. MT set-up... -
Pagina 18: Werktijden Van De Menu's
Systeemmenu NL | Gebruiksaanwijzing 8.6 Werktijden van de menu’s Raak aan De volgende weergave verschijnt: 08/gen/2021 08/gen/2021 Weergave: Bedrijfsuren & cyclus 1 Raak aan De volgende weergave verschijnt: Weergave: Bedrijfsuren & cyclus 2 Raak aan om Stuur naar het vorige weergave. ... -
Pagina 19: Status I/O-Menu
Systeemmenu NL | Gebruiksaanwijzing 8.7 Status I/O-menu Raak aan De volgende weergave verschijnt: Weergave: Status I/O Toont digitale en analoge ingangen en de set analoge ingangen. Raak aan De volgende weergave verschijnt: Weergave: digitale invoer MT set-up... - Pagina 20 Systeemmenu NL | Gebruiksaanwijzing Raak ‘Digitale uitgang’ aan. De volgende weergave verschijnt: Weergave: digitale uitgang Raak aan om Stuur naar het vorige weergave. Raak aan om keer terug naar het startscherm. Raak aan De volgende weergave verschijnt: Weergave: analoge ingangen iR1: verwarmingstemperatuur T1;...
- Pagina 21 Systeemmenu NL | Gebruiksaanwijzing Raak aan De volgende weergave verschijnt: Weergave: analoge ingang instellen Op al deze weergaveen is het mogelijk om te zien welke ingangen / uitgangen zijn ingeschakeld, en in het bijzonder in het geval van analoge ingangen is het ook mogelijk om de waarde te zien en in te stellen ...
-
Pagina 22: Grafi Sch Menu
Systeemmenu NL | Gebruiksaanwijzing 8.8 Grafi sch menu Raak aan Het volgende weergave verschijnt: Weergave: Grafi ek Alleen leesbaar door de gebruiker, alleen instelbaar door technische dienst (Pas de sampling-tijd aan) Toont de trend van de huidige en vorige temperaturen Toont de trend van de huidige en de vorige druk Start de download op een USB-stick Toont de trend van het huidige en vorige dauwpunt... -
Pagina 23: Sampling-Interval (Onderhoud)
Systeemmenu NL | Gebruiksaanwijzing 8.8.1 Sampling-interval (onderhoud) Raak de knop Verschijnen van een numeriek toetsenbord Voer de gewenste sampling-tijd in (minimum=60; maximum=3600 seconden). Raak 'Enter' aan om te bevestigen. Het nummer van de Sampling verschijnt links van de 'trendregistratie-interval'. 8.8.2 Temperatuurgrafi... -
Pagina 24: Drukgrafi Ek
Systeemmenu NL | Gebruiksaanwijzing 8.8.3 Drukgrafi ek Raak aan De grafi ek verschijnt Weergave: Drukgrafi ek Links de werkelijke waarde van de druk iP01, iP02 stroom Rechts de waarde van iP01, iP02 afgelezen op de rode lijn, gebruik de pijlen om alle eerder door de droger geregistreerde waarden te zien De datum en het tijdstip van de registratie, aangegeven door de rode lijn, wordt rechtsonder weergege- ven. -
Pagina 25: Dauwpunt Grafi Ek
Systeemmenu NL | Gebruiksaanwijzing 8.8.5 Dauwpunt grafi ek Raak aan De grafi ek verschijnt Weergave: dauwpuntgrafi ek links de werkelijke waarde van het dauwpunt en de temperatuur iPDP, T2 (iR2) rechts de waarde van iPDP, BT2(R2), BT3(R3), BT4(R4) gelezen op de rode lijn, gebruik de pijlen om alle eerder door de droger geregistreerde waarden te zien De datum en het tijdstip van de registratie, aangegeven door de rode lijn, wordt rechts-... -
Pagina 26: Algemeen Instelmenu
Systeemmenu NL | Gebruiksaanwijzing 8.9 Algemeen instelmenu Raak aan Het volgende weergave verschijnt Weergave: Algemene instelling Geeft de ingestelde tijd aan: verwarming (vast, variabel), koe- ling en de verwarming Toont de druk min.max. en de werkelijke waarde van de droog- middelkorrels van het vat. -
Pagina 27: Timer Instelmenu
Systeemmenu NL | Gebruiksaanwijzing 8.9.1 Timer instelmenu Raak aan Het volgende weergave verschijnt: Weergave: timerinstelling 1 Parameters alleen leesbaar. Raak aan Het volgende weergave verschijnt: Weergave: timerinstelling 2 Verschijn de timerinstellingen van alle cycli en de actuele toestand van de droger. Parameters alleen leesbaar. -
Pagina 28: Instellingenmenu Druk
Systeemmenu NL | Gebruiksaanwijzing 8.9.2 Instellingenmenu druk Raak aan Alle drukwaarden-instellingen die de werkelijke toestand van de droger instellen, worden weergegeven Weergave: drukinstelling Verschijn alle drukken die de werkelijke toestand van de droger instellen. Parameters alleen leesbaar. Raak aan om Stuur naar het vorige weergave. -
Pagina 29: Instellingenmenu Temperaturen
Systeemmenu NL | Gebruiksaanwijzing 8.9.3 Instellingenmenu temperaturen Raak aan Alle temperatuurinstellingen en de actuele waarden van de sensoren worden weergeven. Weergave: temperatuurinstellingen Verschijn alle temperatuurinstellingen en de werkelijke waarden van de sensoren. Parameters alleen leesbaar. Raak aan om Stuur naar het vorige weergave. ... -
Pagina 30: Menu Dauwpunt
Systeemmenu NL | Gebruiksaanwijzing 8.9.4 Menu dauwpunt Raak aan Het volgende weergave verschijnt: Weergave: dauwpunt Het ingestelde dauwpunt, typefout van de cyclus, optie en werkelijke waarde van het dauwpunt verschijnen. Sommige waarden zijn veranderlijk, andere waarden zijn voor geautoriseerd perso- neel. -
Pagina 31: Menu Stop
Systeemmenu NL | Gebruiksaanwijzing 8.9.5 Menu Stop Raak aan U kunt deze opties kiezen: Weergave: Stop Let op: U moet altijd de voorkeur geven aan de 'normale stop'-functie om ervoor te zorgen dat de huidige regeneratiecyclus kan worden voltooid voordat de droger wordt uitgeschakeld. - Pagina 32 Systeemmenu NL | Gebruiksaanwijzing wordt beëindigd voordat het programma stopt. Het volledig geregenereerde vat blijft drukvrij. De drukopbouw vindt pas plaats nadat de droger opnieuw is opgestart. - Onder deze omstandigheden wordt de regeneratie-oplossing van één of beide vaten ter beschikking gesteld. (‘Regeneratie van beide vaten’). ...
-
Pagina 33: Modbusmenu Instellen
Systeemmenu NL | Gebruiksaanwijzing 8.9.6 Modbusmenu instellen Raak aan De confi guratie van de Modbus verschijnt Weergave: Modbusmenu MT set-up... - Pagina 34 Systeemmenu NL | Gebruiksaanwijzing Weergave: Modbusmenu Voor Modbus (RTU) is het mogelijk om elke parameter te kiezen en te wijzigen. Voor Modbus (TCP/IP) is het mogelijk om Adres, Gateway en Netmask te wijzigen; Als u kiest voor 'DHCP inschakelen' is het voldoende om het adres te geven. ...
- Pagina 35 Systeemmenu NL | Gebruiksaanwijzing Raak aan om de TCP / IP-verbinding te zien, en de cloud-verbinding. MT set-up...
-
Pagina 36: Talenmenu
Systeemmenu NL | Gebruiksaanwijzing 8.9.7 Talenmenu Raak aan De beschikbare talen weergeven Weergave: taal Raak de taal aan om deze te selecteren. Raak aan om Stuur naar het vorige weergave. Raak aan om keer terug naar het startscherm. MT set-up... -
Pagina 37: Menu Mmi Datum/Uur
Systeemmenu NL | Gebruiksaanwijzing 8.9.8 Menu MMI datum/uur Raak aan Het volgende weergave verschijnt Weergave: Klokinstelling Stel uren, minuten, seconden, dag, maand, jaar in. Raak de velden aan om te bevestigen. Raak aan om Stuur naar het vorige weergave. ... - Pagina 38 NL | Gebruiksaanwijzing MT set-up...
- Pagina 40 A division of Parker Hannifin Corporation Parker Hannifin Manufacturing S.r.l. Sede Legale: Via Privata Archimede, 1- 2009 Corsico (MI) Italy Sede Operativa: Gas Separation and Filtration Division EMEA - Strada Zona Industriale, 4 35020 S.Angelo di Piove (PD) Italy tel +39 049 971 2111- fax +39 049 9701911 Web-site: www.
