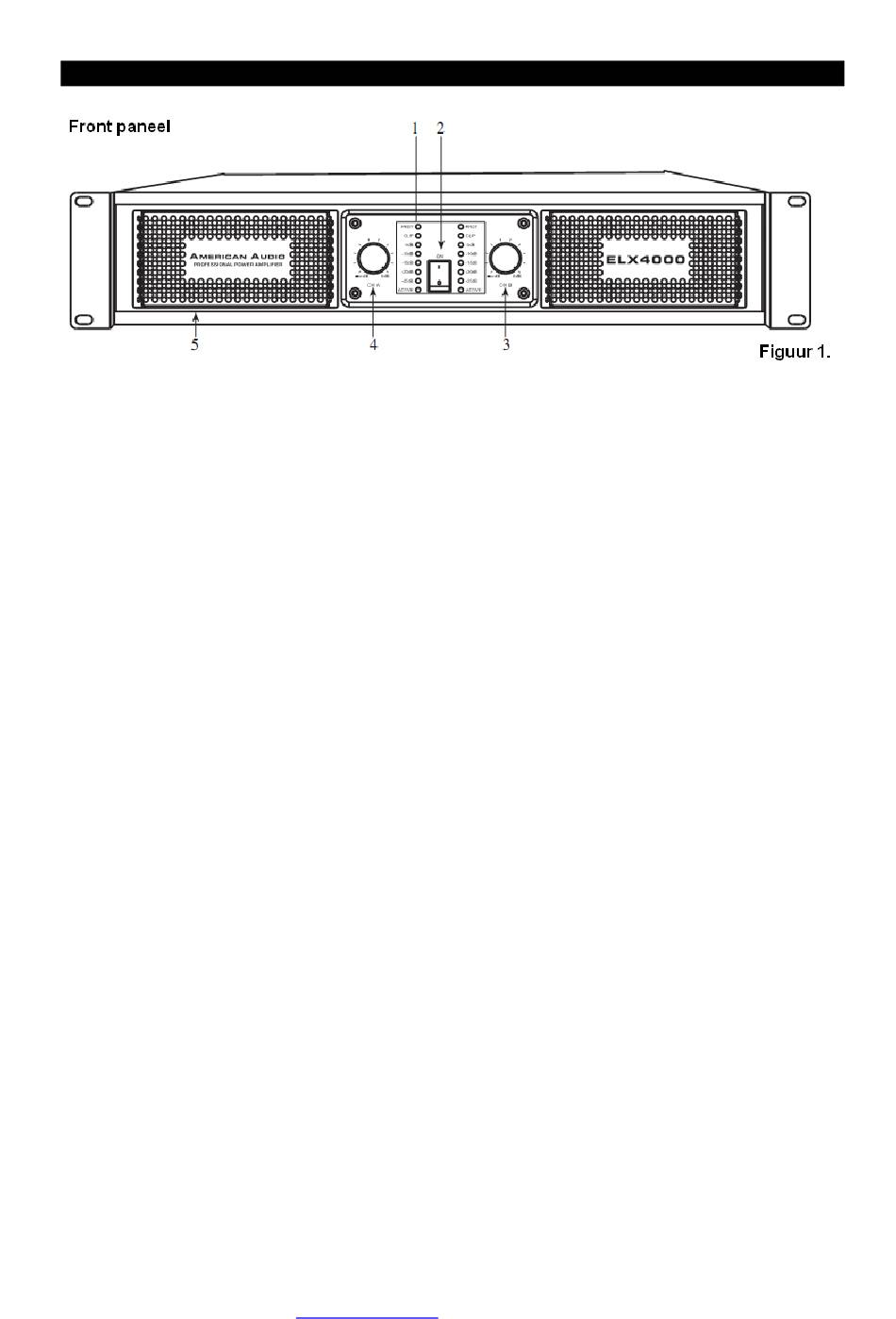

ELX Series, front paneel ELX2000, ELX3000 en ELX4000
1. Indicatie LED's –
Kanaal protectie indicator – De gele protectie LED brandt wanneer het
desbetreffende kanaal
desbetreffende kanaal
speakers die mogelijk op dit kanaal zijn aangesloten.
Kanaal clip indicator – Deze rode LED begint te knipperen zodra het desbetreffende
kanaal overbelast wordt (begint te clippen). Op dat punt begint het uitgangssignaal
van het kanaal te vervormen. Om het risico van schade aan de speakers of de
versterker tijdens langdurig clippen te verkleinen, dient de gain control van het
desbetreffende kanaal
apparaat uitgeschakeld is, dit is normaal.
Kanaal signaal Indicators – Deze groene LED's branden evenredig met het
gemiddelde uitgangssignaal.
2. Power Switch – Aan/uit schakelaar. Met deze schakelaar wordt de netspanning in-
of uitgeschakeld.
LET OP! De versterker dient altijd als laatste apparaat in de keten te worden
ingeschakeld en als eerste te worden uitgeschakeld. Draai de volumeregelaars naar
de nulpositie alvorens de versterker uit te schakelen.
3. Kanaal B Gain controle – Deze draaiknop bedient het uitgangssignaal van kanaal B.
Door de knop met de richting van de klok mee te draaien neemt het uitgangssignaal
toe. Draai de volumeregelaars naar de nulpositie alvorens de versterker uit te
schakelen.
4. Kanaal A Gain controle – Deze draaiknop bedient het uitgangssignaal van kanaal
A. Door de knop met de richting van de klok mee te draaien neemt het
uitgangssignaal toe. Deze regelaar wordt ook gebruikt wanneer de versterker in brug
modus staat. Draai de volumeregelaars naar de nulpositie alvorens de versterker uit
te schakelen.
5. Lucht inlaat – Via deze luchtinlaat wordt de koele lucht door de versterker gevoerd
tijdens gebruik om de eindversterker units te koelen. Plaats niets voor de
luchtopeningen waardoor de luchtinlaat wordt geblokkeerd.
6. Lucht inlaat – Via deze luchtinlaat wordt de koele lucht door de versterker gevoerd
tijdens gebruik om de eindversterker units te koelen. Plaats niets voor de
luchtopeningen waardoor de luchtinlaat wordt geblokkeerd.
©American Audio® -
in protectie modus is. Het uitgangssignaal van het
wordt dan uitgeschakeld. Dit is ter bescherming van de
verlaagd te worden. De LED kan branden wanneer het
www.americanaudio.eu
– ELX Series – Gebruikershandleiding pagina 7
