Montage
4.13 / 3
4 Plaats de afdekplaat boven op het apparaat.

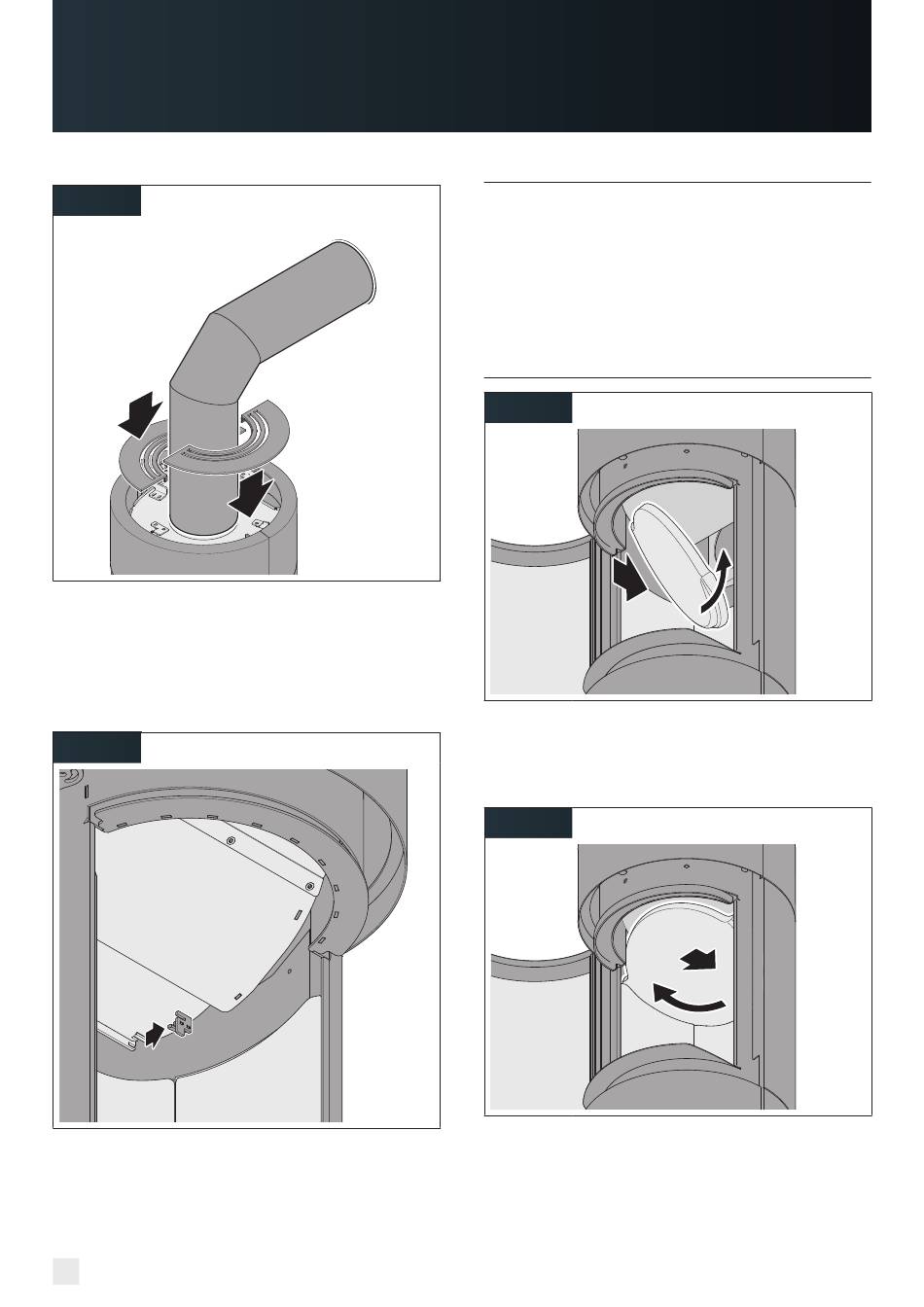

4.14 Deflectieplaat installeren
de keerplaat (af fabriek gemonteerd) en de deflectieplaat
dienen om de rookgassen boven de verbrandingskamer te
leiden.
4.14 / 1
4 Verwijder de transportbeveiliging van de keerplaat.
32
Montage- en gebruikshandleiding | Passo | 02.2023 | nl
. LET OP!
Gevaar voor materiële schade door ondeskundig hanteren!
de grootte en het gewicht van de deflectieplaat vereisen
kracht en aandacht bij het plaatsen ervan. als de
deflectieplaat valt, kunnen apparaat, vloer en andere
voorwerpen beschadigd raken.
4 houd de deflectieplaat vast.
4 let er bij het neerleggen op dat de deflectieplaat niet kan
wegglijden.
4.14 / 2
1.
4 breng de deflectieplaat op de smalle kant in de
verbrandingskamer aan.
4 kantel de deflectieplaat boven de bekleding van de
verbrandingskamer.
4.14 / 3
1.
4 Plaats de deflectieplaat boven op de bekleding van de
verbrandingskamer.
4 schuif de deflectieplaat naar achteren tegen de
buitenwand.
2.
2.
