Programmeertoets
Opgelet
De instelset is niet geschikt voor langdurige bediening, maar alleen bedoeld voor de inbe-
drijfstelling.
Intelligent installatiemanagement
Eindpositie Status Indicator (ESI)
Door kort stoppen en verder lopen wordt gesignaleerd dat in de desbetreffende looprichting nog geen eindpositie ingesteld is.
Voltooiing van de installatie na automatisch instellen van de eindposities "Aanslag"
De buismotor slaat de ingestelde eindposities "Aanslag" permanent op, nadat deze 3x werd aangelopen. Daarna is de installatie
voltooid.
Instellen van de eindposities
Er zijn 4 mogelijkheden voor het instellen van de eindpositie:
• aanslag boven naar aanslag beneden
• punt boven naar punt beneden
• aanslag boven naar punt beneden
• punt boven naar aanslag beneden
Schakelt de buismotor bij het instellen van de eindposities in de gewenste eindpositie vanzelf uit, dan is deze definitief ingesteld
nadat ze 3 keer bereikt werd.
Wanneer de buismotor bij het omhoog/omlaag lopen door een blokkering voortijdig uit-
schakelt, dan kan door het kort laten lopen in de tegengestelde richting deze blokkering
worden vrijgemaakt en weggenomen. Daarna kan door een opnieuw omhoog/omlaag lo-
pen de gewenste eindpositie worden ingesteld.
Bij de eerste installatie, het gebruik van veren en de eindpositie-instelling "...naar aanslag
beneden" draait de wikkelbuis in de onderste eindpositie ca. 1/4 slag verder dan gebruike-
lijk. Daardoor herkent de buismotor automatisch het gebruik van omhoogschuifbeveiligin-
gen of veren. De buismotor schakelt vanzelf uit.

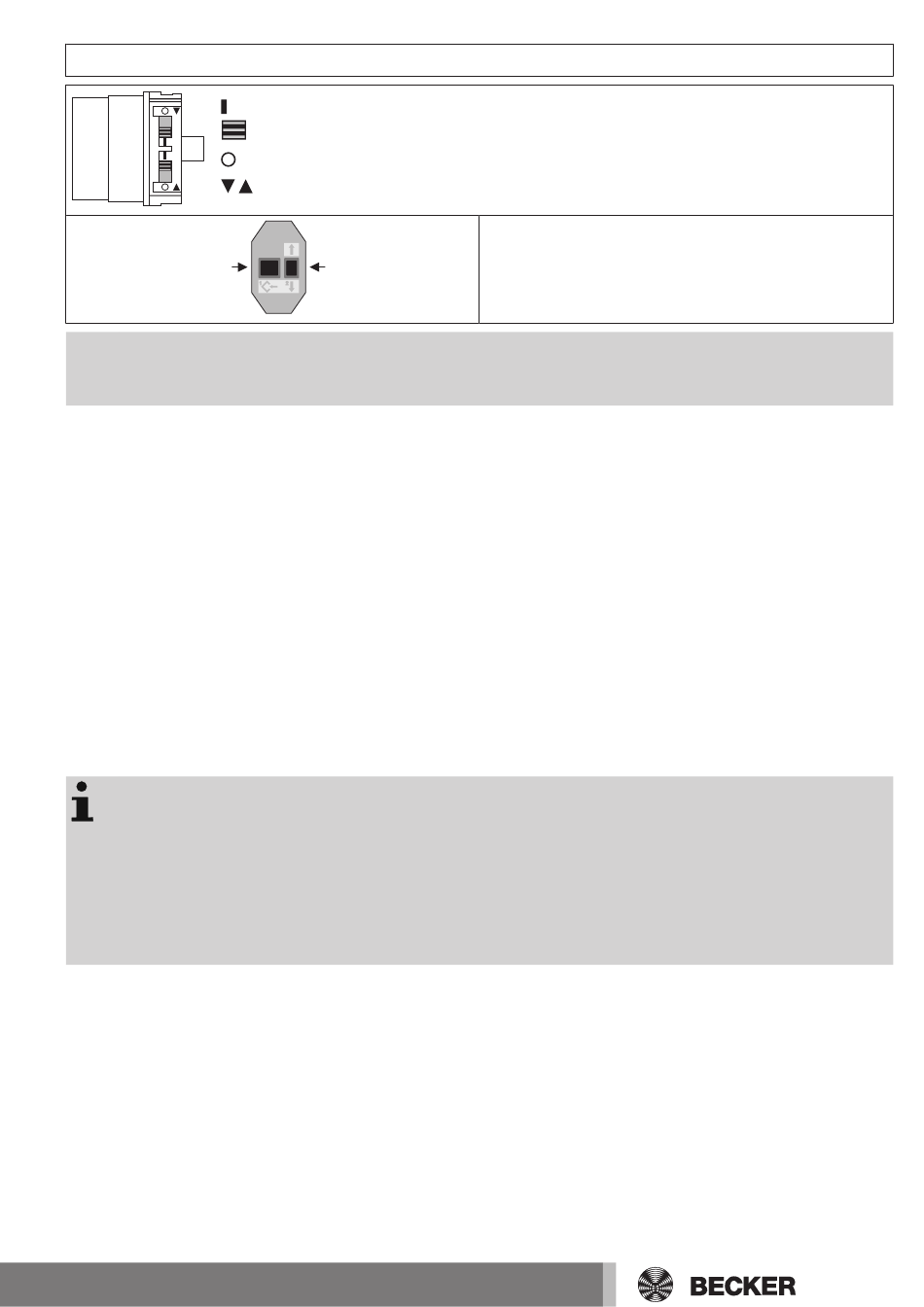

Instellen van de eindposities met de instelset
Programmeer-stand
Schakelaar
Wis-stand
Draairichtingspijlen
Bewegingstoets
Verbind de aansluitdraden van de buismotor met dezelfde kleur
bedrading van de instelset voor buismotoren met elektronische
eindschakelaar en schakel de netspanning in.
15
