A)
3

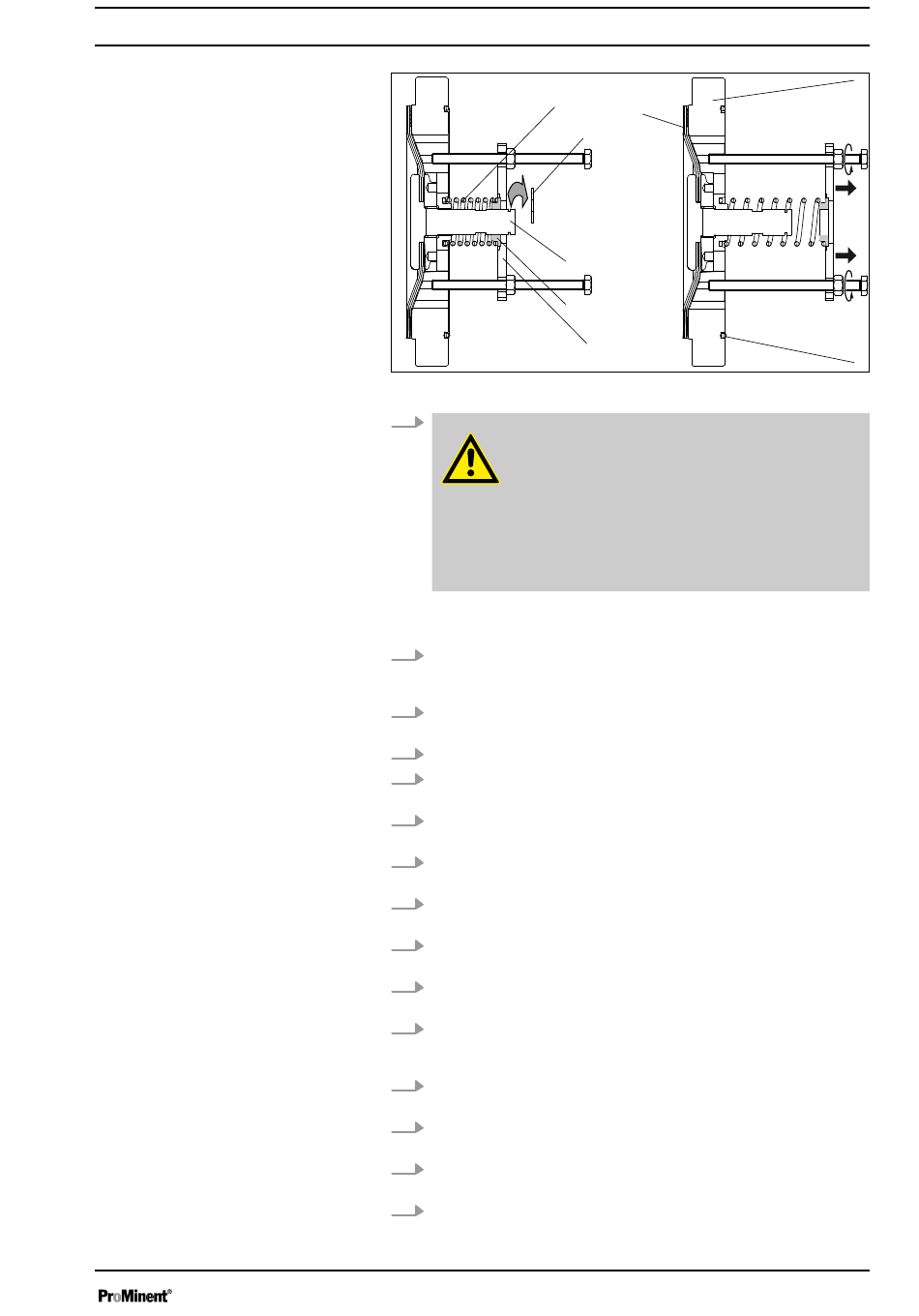

Afb. 21
5.
WAARSCHUWING!
Waarschuwing voor oogletsel
De zeer sterke veer (3) en de veerschotel (5) op
de membraankern (6) kunnen bij het losmaken
van de borgring (4) wegspringen.
–
Gebruik bij het demonteren een montagehulp‐
middel (8)!
–
Draag een veiligheidsbril.
Plaats de montageplaat (8) met de verdiepte zijde op de veer‐
schotel (5).
6.
Borg de montageplaat met de beide schroeven (M6 met moeren)
aan de membraanbevestigingsplaat (2); schroef daartoe de
schroeven in de daarvoor bestemde schroefdraden (Afb. 21).
7.
Schroef de twee moeren tot aan de montageplaat en vervolgens
nog 1 mm dieper.
8.
Maak de borgring (4) los.
9.
Draai de beide moeren gelijkmatig terug en ontspan op die manier
langzaam de veer (3).
10.
Trek de veer (3) met de veerschotel (5) van de membraankern (6)
af.
11.
Haal het membraan of de membraankerncombinatie van de mem‐
braanbevestigingsplaat (2) af.
12.
Alle onderdelen reinigen, met name de onderdelen die met medium
in contact zijn gekomen - zie Afb. 22
13.
Plaats het nieuwe membraan of de membraankerncombinatie in de
membraanbevestigingsplaat (2).
14.
Plaats de membraanveer (3) met de veerschotel (5) op de mem‐
braankern (6).
15.
Borg de montageplaat (8) met de beide schroeven (M6 met
moeren) aan de membraanbevestigingsplaat (2); schroef daartoe
de schroeven in de daarvoor bestemde schroefdraden.
16.
Schroef de twee moeren gelijkmatig tot aan de groef voor de borg‐
ring van de membraankern en vervolgens nog 1 mm dieper.
17.
Laat de borgring (4) op zekere wijze in de groef van de membraan‐
kern vallen.
18.
Draai beide moeren terug totdat er geen veerspanning meer is en
verwijder vervolgens het montagehulpmiddel en de schroeven.
19.
Vervang de O-ring (7) die tussen de membraanbevestigingsplaat (2)
en de hydraulische eenheid zat.
B)
1
4
6
5
8
Onderhoud
2
7
P_HY_0033_SW
37
