Onderdeel
2

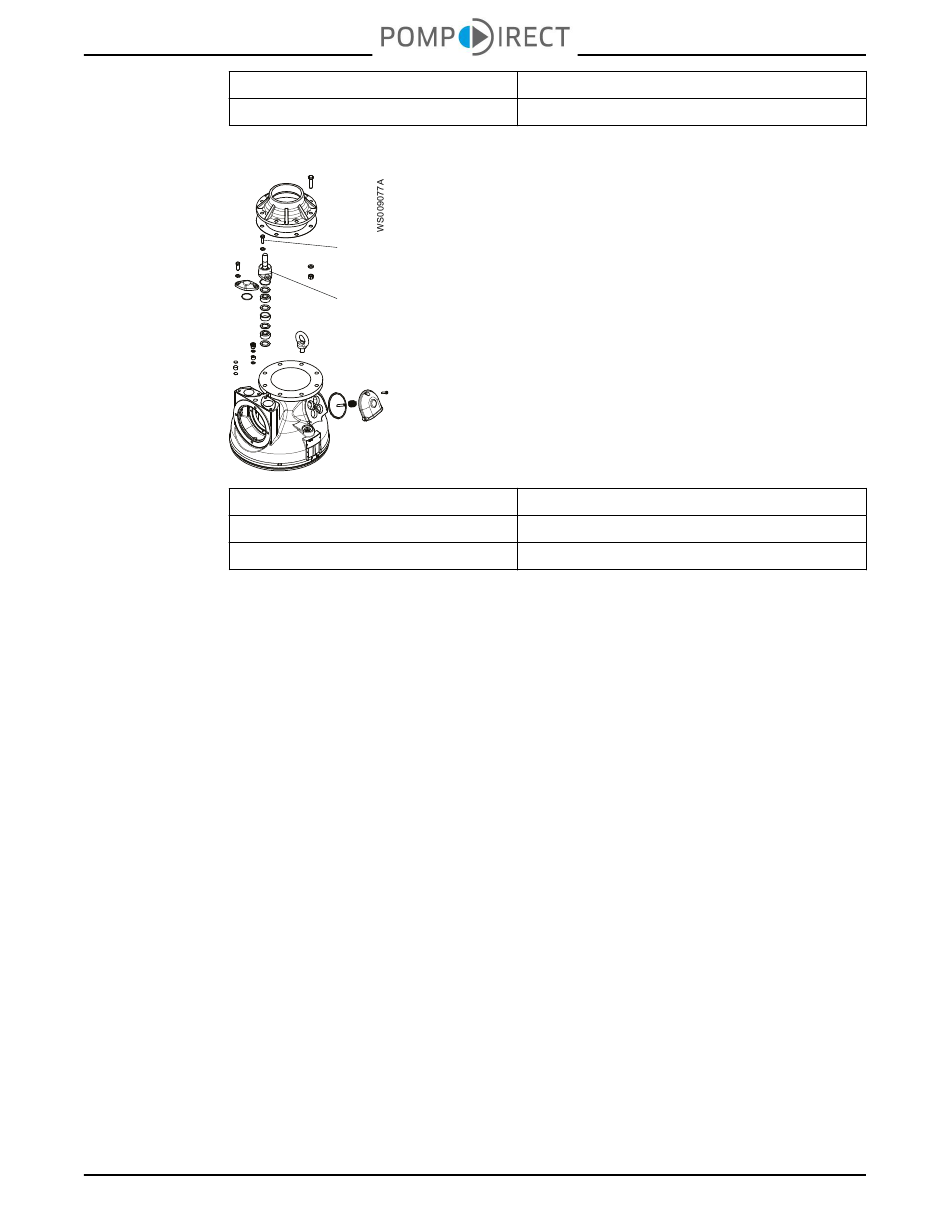

Afbeelding 3: Kabelinvoer voor versiecode 011 H en 300 H
Onderdeel
1
2
Afbeelding 4: Kabelinvoer voor versiecode 011 N en 030 L
1. Controleer het gegevensplaatje om te zien welke aansluitingen vereist zijn
voor de stroomvoorziening:
– Y
– D
– Y-serieel
– Y parallel
– Y/D
2. Regel de aansluitingen op het klemmenbord in overeenstemming met de
benodigde stroomtoevoer.
Gebruik geen draadbruggen met de Y-/D aanloop.
Gebruik geen draadbruggen met de 9 statordraden tandemkoppeling.
3. Sluit de motorgeleiders (U1, V1, W1) op de printkaart aan. Sluit de aarddraad
(massa) aan.
4. Zorg dat de pomp goed geaard wordt.
5. Zorg dat de in de pomp ingebouwde thermocontacten goed zijn aangesloten
op het klemmenbord.
6. Monteer het deksel.
7. Draai de schroeven op de ingangsflens vast, zodat de onderkant van de
kabelinsteek uitsteekt.
Nadat de motorkabel op de pomp is aangesloten, verbindt u de motorkabel en
de controlekabel naar de starteronderdelen.
8107.011/.030/.300/.590 Maxi Handleiding voor installatie, bediening en onderhoud
1
2
info@pompdirect.nl
Tel. 0294-457712
Beschrijving
Toegangsflens
Beschrijving
Schroeven
Toegangsflens
www.grindexpompen.nl
Installatie
21
