Dell Studio XPS 8100 Onderhoudshandleiding pagina 48
Inhoudsopgave

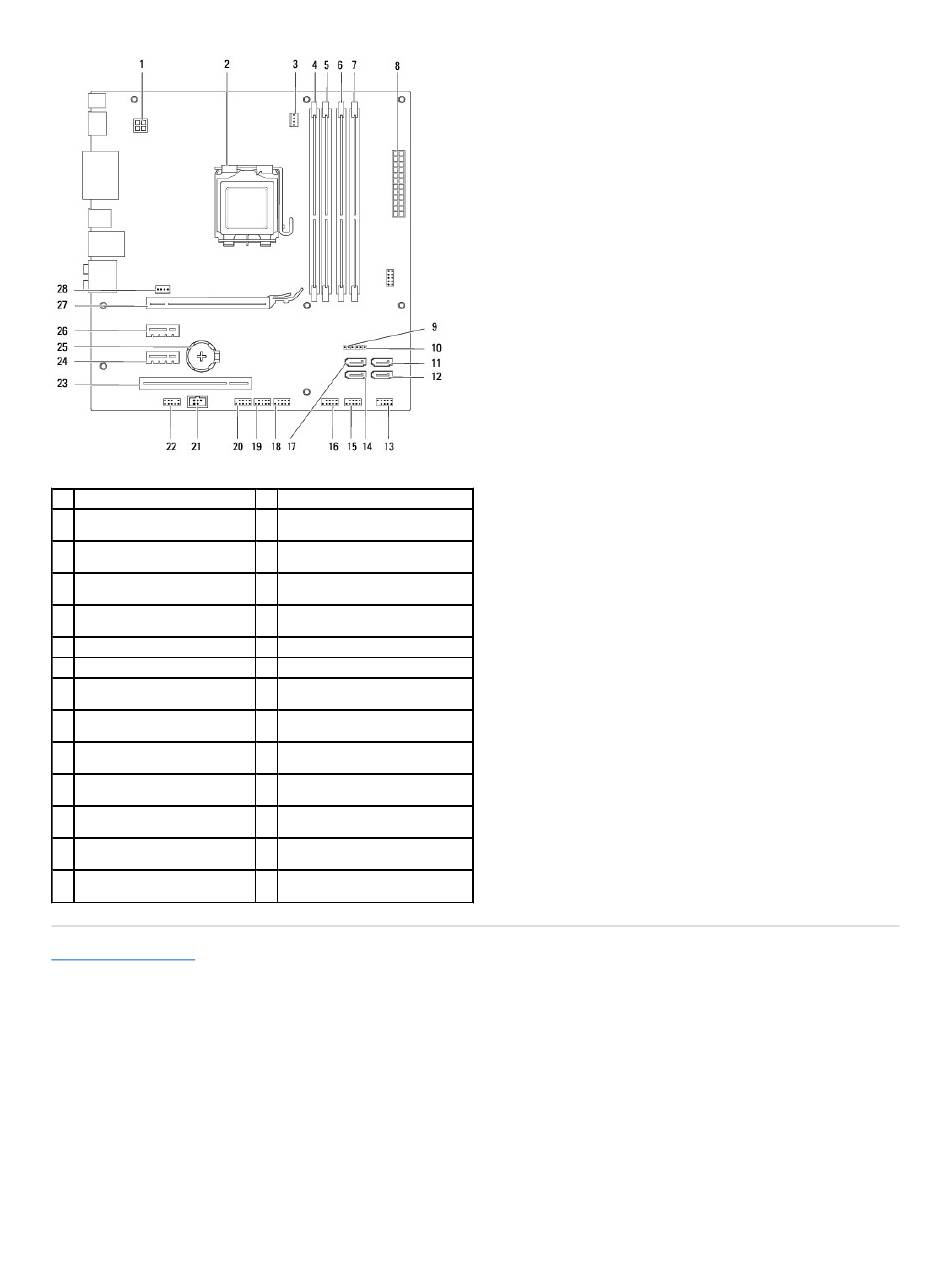

1
Voedingsconnector (PWR2)
3
connector processorventilator
(CPU_FAN1)
5
aansluiting geheugenmodule
(DIMM1)
7
aansluiting geheugenmodule
(DIMM2)
9
CMOS-resetjumper
(CLR_CMOS1)
11 SATA-aansluiting (SATA1)
13 aansluiting aan/uit-knop (FP1)
15 USB-connector voorpaneel
(F_USB1)
17 SATA-aansluiting (SATA3)
19 USB-connector voorpaneel
(F_USB4)
21 S/PDIF-aansluiting
(SPDIF_OUT2)
23 sleuf voor PCI-kaart (PCI1)
25 batterijhouder (BAT1)
27 PCI Express x16-kaartsleuf
(PCI-EX16_1)
Terug naar inhoudsopgave
2
processorsocket
4
aansluiting geheugenmodule
(DIMM3)
6
aansluiting voor geheugenmodule
(DIMM4)
8
primaire voedingsaansluiting
(PWR1)
10 wachtwoordresetjumper (PSWD1)
12 SATA-aansluiting (SATA2)
14 SATA-aansluiting (SATA4)
16 USB-connector voorpaneel
(F_USB2)
18 USB-connector voorpaneel
(F_USB3)
20 USB-connector voorpaneel
(F_USB5)
22 audioaansluiting voorpaneel
(F_AUDIO1)
24 PCI Express x1-kaartsleuf
(PCI-EX1_1)
26 PCI Express x1-kaartsleuf
(PCI-EX1_2)
28 aansluiting chassisventilator
(SYS_FAN1)
