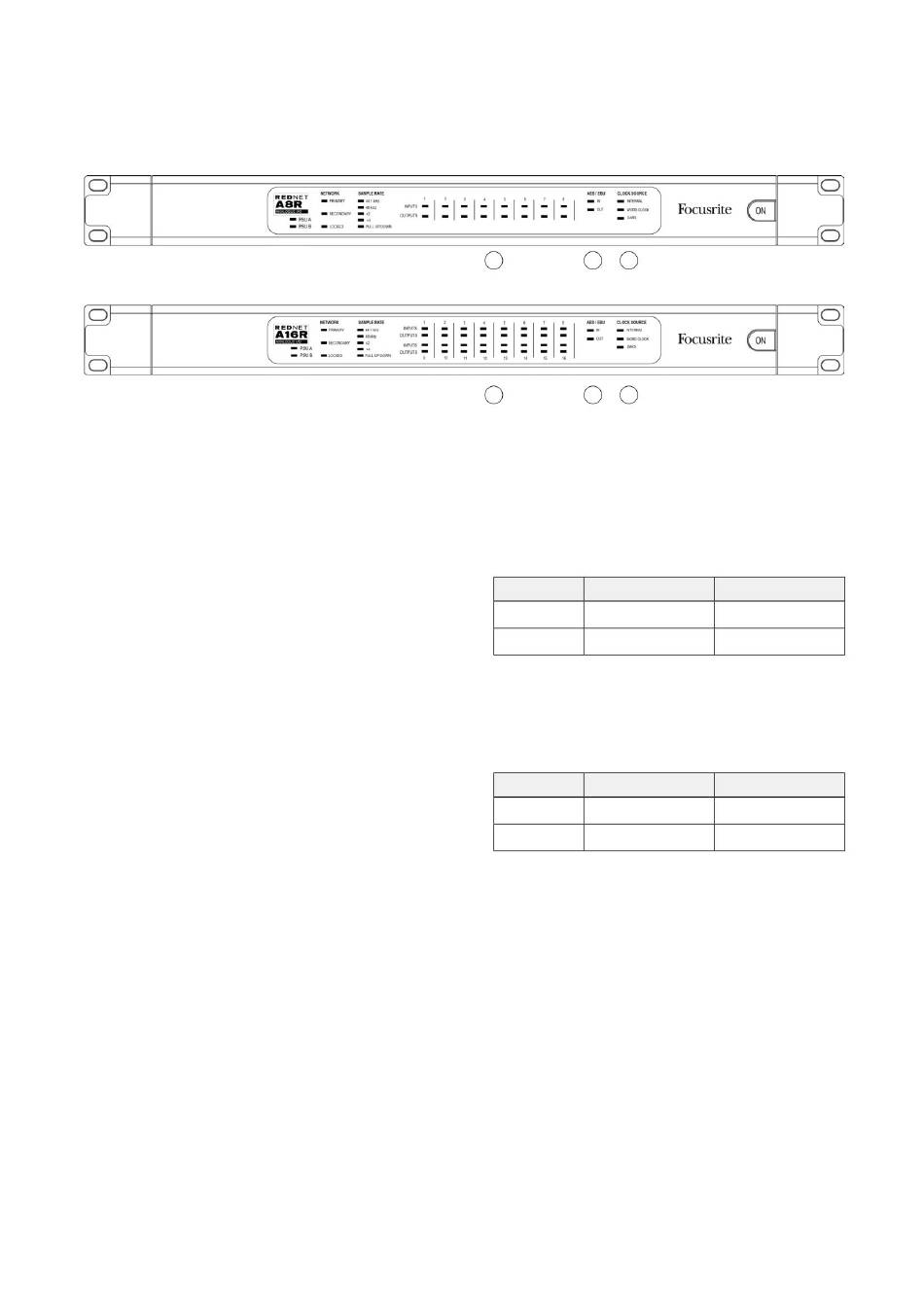

Voorpanelen .
. Voortgezet
.
5. Signaalniveau-indicatoren:
• UITGANGEN – Driekleurige LED's geven audiosignaalniveaus aan bij de uitgangen van het netwerk:
Groente:
Oranje: -6 dBFS
Rood: 0 dBFS
[Als een RedNet A16R-eenheid werkt met quad-
samplefrequenties, is de indicatie voor LED's 15 en 16
afhankelijk van de geselecteerde signaalmodus.]
6. AES/EBU-signaalaanwezigheidsindicatoren
Groene LED's geven aan of er een AES/EBU-signaal is IN naar het netwerk en UIT van het netwerk; elk licht op bij -126 dBFS.
[Wanneer een RedNet A16R-eenheid werkt met quad-
samplefrequenties, lichten de IN- en OUT-LED's niet op als de
analoge modus is geselecteerd.]
7. RedNet-klokbronindicatoren
Drie oranje indicatoren: Intern, Word Clock (BNC-ingang) en DARS (XLR-ingang). Wat brandt, identificeert de klokreferentie die
wordt gebruikt. Wanneer een inkomende klokbron ongeldig is, knippert de indicator 'Vergrendeld' om aan te geven dat het apparaat
zijn interne klok weer gaat gebruiken.
Signaal aanwezig (brandt bij -42 dBFS)
5
6
7
5
6
7
Modus
LED 15
analoog
Analoog kanaal 15
AES / EBU
AES/EBU Links
Modus
'IN'-LED
analoog
AES/EBU Analoog kanaal 15/16 Analoog kanaal 15/16
6
RedNet A8R
RedNet A16R
LED 16
Analoog kanaal 16
AES/EBU Rechts
'UIT'-LED
Uit
Uit
