Maaihoogte instellen
Opmerking: Voor maaihoogten van meer dan 12,7 mm
moet de Hoge Maaistand-kit worden gemonteerd.

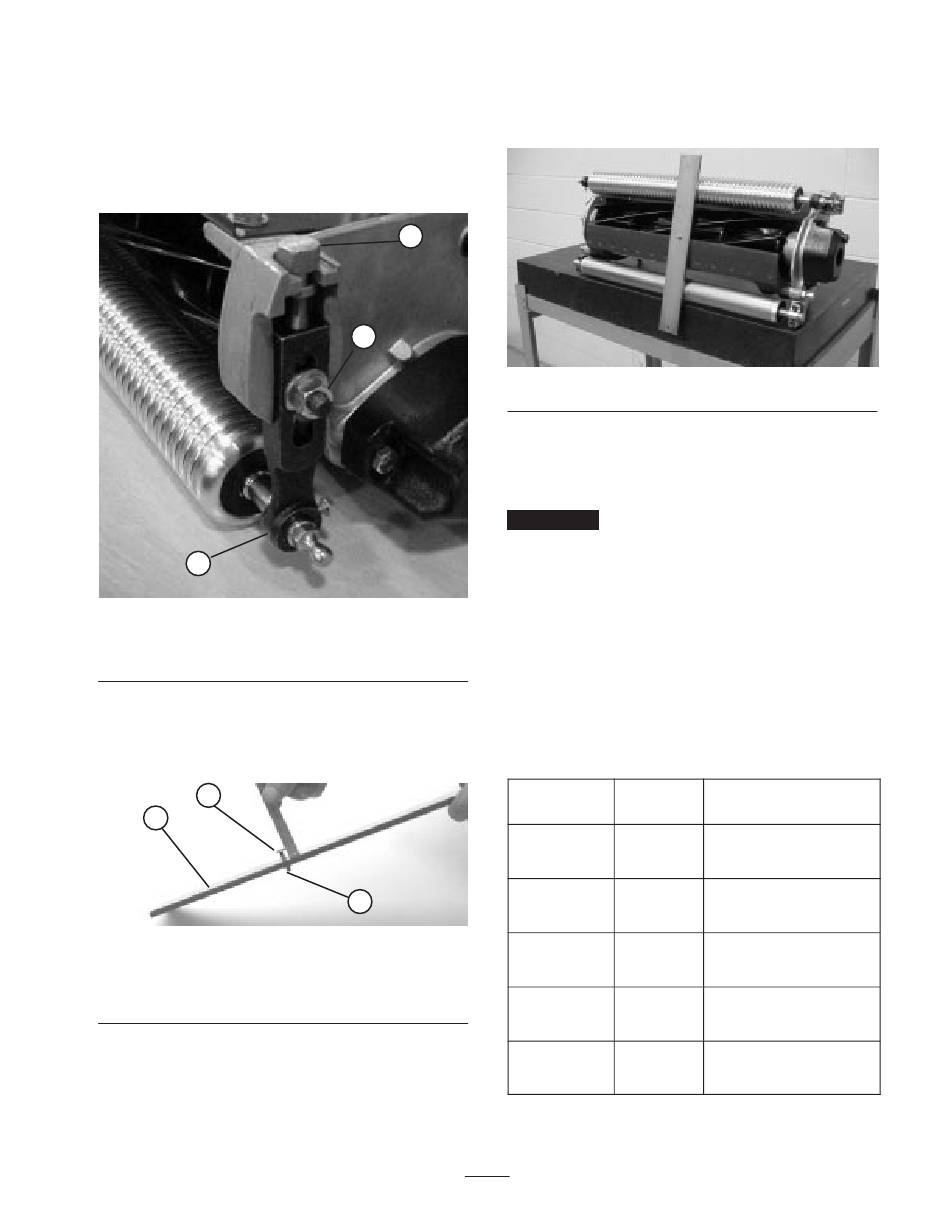

1. Draai de borgmoeren los waarmee de maaihoogte-armen
zijn bevestigd aan de zijplaten van het maaidek (Fig. 13).
1
Figuur 13
1. Maaihoogte-arm
2. Borgmoer
2. Draai de moer op de hoogtelat los (Fig. 14) en draai de
stelschroef op de gewenste maaihoogte. De afstand
tussen de onderkant van de schroefkop en de lat is de
maaihoogte.
2
1
Figuur 14
1. Hoogtelat
2. Stelschroef voor
maaihoogte
3
2
3. Stelschroef
3
3. Moer
3. Plaats de schroefkop op de snijrand van de snijplaat en
laat de achterzijde van de lat op de achterste roller rusten
(Fig. 15).
Figuur 15
4. Draai aan de stelschroef totdat de roller contact maakt
met de voorkant van de hoogtelat. Stel beide uiteinden
van de roller af totdat de hele roller evenwijdig aan de
snijplaat is.
Belangrijk
Bij een correcte afstelling zullen de achterste
en voorste rollers contact maken met de hoogtelat en zal de
schroef goed tegen de snijplaat aan zitten. Hierdoor hebben
beide uiteinden van de snijplaat dezelfde maaihoogte.
5. Draai de moeren vast om de afstelling te borgen. Niet te
vast zetten. Draai net zolang aan de moer totdat de ring
geen speling meer heeft.
Opmerking: Gebruik onderstaande tabel om te bepalen
welke snijplaat het best geschikt is voor de gewenste
maaihoogte.
Aanbevolen
Snijplaat/Maaihoogte
Onderdeel
Snijplaat
nr:
Micro
93–4262
(Optioneel)
Tournament
93–4263
(Standaard)
Laag
93–4264
(Optioneel)
Hoog
94–6392
(Optioneel)
Fairway
63–8600
(Optioneel)
9
Maaihoogte
1,58–4,78 mm
3,18–12,7 mm
4,78–25,4 mm
7,92–25,4 mm
9,53–25,4 mm
