5. Buig de demperveer zijwaarts, schuif de verstelplaat
van het maatwiel in de beugel van het maatwiel van het
maaidek en zet deze vast met de pen en de R-pen
(Fig. 3).
2
4
3

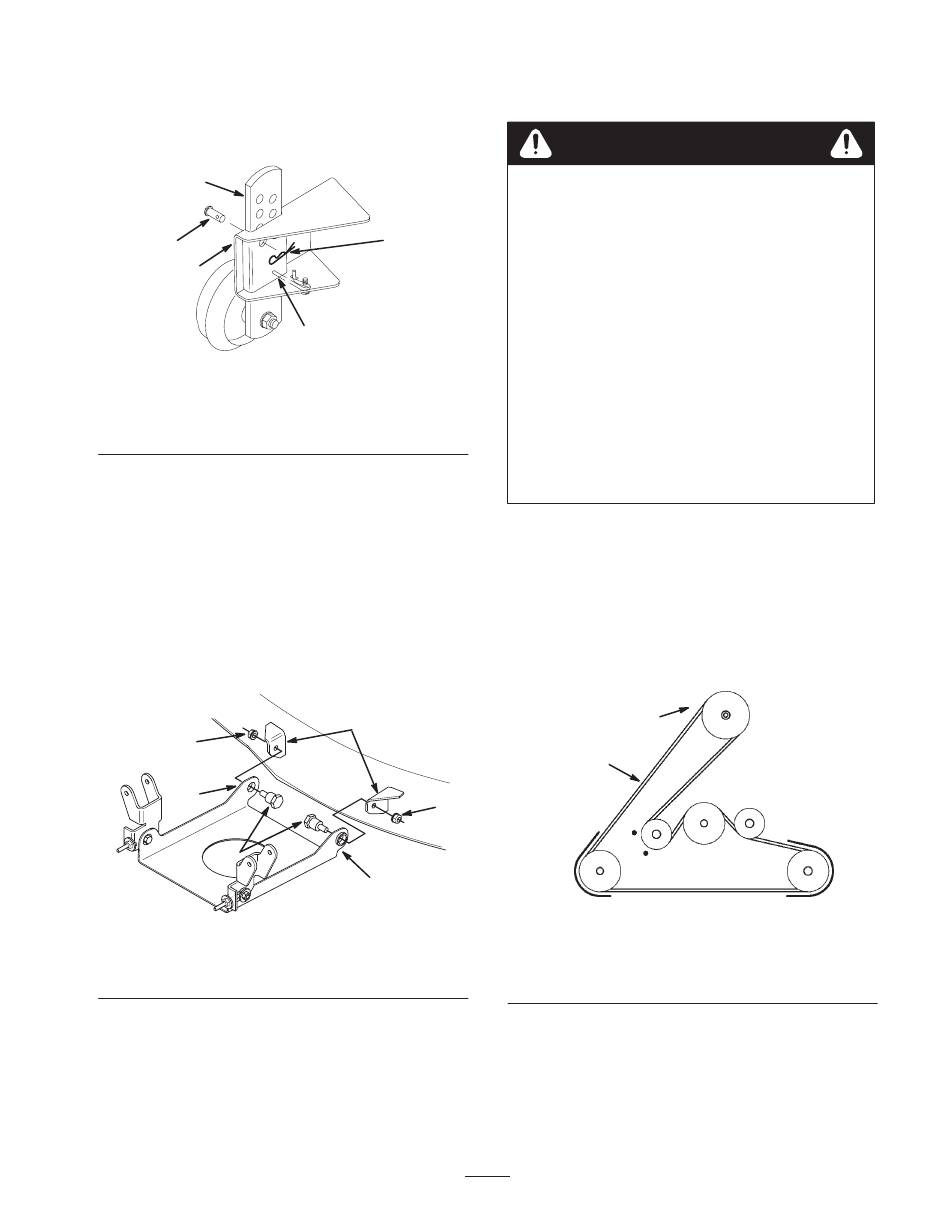

Figuur 3
1. Demperveer
2. Plaat
3. Beugel
Opmerking: Nadat het maaidek aan de tractor is
gemonteerd en de maaihoogte is afgesteld, moet u de
maatwielen afstellen; zie Maaihoogte afstellen, blz. 11.
6. Stel vervolgens ook de andere maatwielen af.
7. Plaats de bevestigingsplaat met de lipjes naar boven
tussen de beugels aan de voorzijde van het maaidek
(Fig. 4).
8. Steek de borstbouten door de bevestigingsplaat in de
beugels van het maaidek. Zet ze vast met borgmoeren
(Fig. 4).
4
1
3
Figuur 4
1. Lipje omhoog
2. Beugel van maaidek
5
1
2424
4. Pen
5. R-pen
2
4
1
1784
3. Borstbout
4. Borgmoer
Maaidek monteren
Gevaar
Zonder aangebrachte grasgeleider, afvoerafsluiter
of complete grasvanger kunnen u of anderen in
aanraking met het maaimes of uitgeworpen
voorwerpen komen. Contact met het draaiende
maaimes en uitgeworpen voorwerpen kan
lichamelijk of dodelijk letsel veroorzaken.
• Verwijder de grasgeleider nooit van het maaidek
omdat hiermee het maaisel wordt afgevoerd naar
het gazon. Als de grasgeleider is beschadigd,
moet u deze onmiddellijk vervangen.
• Kom nooit met uw handen of voeten onder het
maaidek.
• Probeer nooit het afvoersysteem of de maai-
messen te reinigen zonder eerst de aftakas uit te
schakelen en het contactsleuteltje op UIT te
draaien. Verwijder verder het contactsleuteltje
en trek de bougiekabel van de bougie(s).
1. Parkeer de machine op een horizontaal oppervlak,
schakel de aftakas uit, stel de parkeerrem in werking en
draai het contactsleuteltje op UIT om de motor af te
zetten. Verwijder het sleuteltje.
2. Draai de voorwielen helemaal naar links. Schuif het
maaidek vanaf de rechterkant onder het chassis.
3. Monteer de drijfriem van het maaidek op de poelie van
de elektrische koppeling (Fig. 5).
2
1
Figuur 5
Bovenaanzicht
1. Drijfriem van maaidek
5
2. Poelie van elektrische
koppeling
