Als afval verwijderen
16 Als afval verwijderen
In dit hoofdstuk
16.1 Koelmiddel opvangen
Uitgebreide handleiding voor de installateur
280
OPMERKING
Probeer het systeem NIET zelf te ontmantelen: het ontmantelen van het systeem en
het behandelen van het koelmiddel, van olie en van andere onderdelen MOETEN
conform met de geldende wetgeving uitgevoerd worden. De units MOETEN voor
hergebruik, recyclage en terugwinning bij een gespecialiseerd behandelingsbedrijf
worden behandeld.
16.1
Koelmiddel opvangen ............................................................................................................................................................. 280
16.1.1
Om de afsluiters te openen ................................................................................................................................... 281
16.1.2
Om de elektronische expansiekleppen handmatig te openen ............................................................................. 281
16.1.3
Opvangstand - In geval van 3N~ modellen (display met 7 segmenten) ............................................................... 282
16.1.4
Opvangstand — In geval van 1N~ modellen (7-ledsdisplay)................................................................................. 285

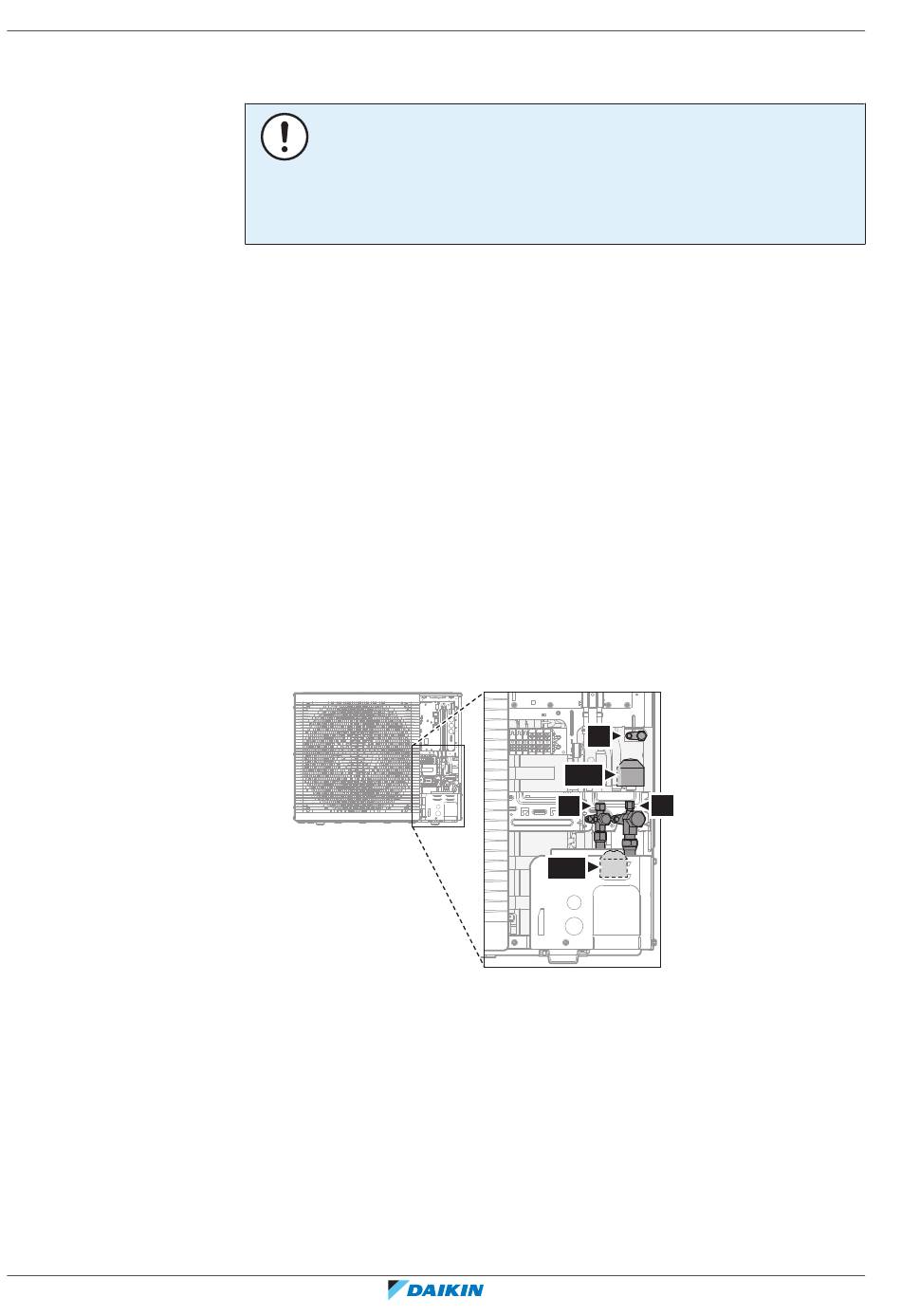

Wanneer de buitenunit wordt afgevoerd, moet u eerst zijn koelmiddel opvangen.
Om ervoor te zorgen dat er geen koelmiddel in de unit blijft zitten:
▪
Zorg ervoor dat de afsluiters open zijn (a, b).
▪
Zorg dat de elektronische expansiekleppen (Y1E, Y3E) open zijn.
▪
Gebruik alle 3 onderhoudspoorten (a, b, c) om het koelmiddel op te vangen.
Onderdelen
a Vloeistofafsluiter met onderhoudspoort
b Gasafsluiter met onderhoudspoort
c Onderhoudspoort 5/16" tromp
Y1E Elektronische expansieklep (primair)
Y3E Elektronische expansieklep (injectie)
Om koelmiddel op te vangen wanneer de stroom UIT staat
1 Zorg ervoor dat de afsluiters open zijn.
2 Open de elektronische expansiekleppen handmatig.
3 Opvangen van koelmiddel via de 3 onderhoudspoorten.
Om koelmiddel op te vangen wanneer de stroom AAN staat
1 Controleer of de unit niet aan het werken is.
c
Y3E
a
b
Y1E
ERLA11~16DAV3+W1 + EBVH/X11+16S18+23DJ
Daikin Altherma 3 R F
4P643602-1 – 2021.09
