5) Programmering
Het apparaat kan op afstand worden aangestuurd als de stuurdraad is aangesloten op een apparaat met
scheduler, een programma-eenheid of een energiebeheerder.

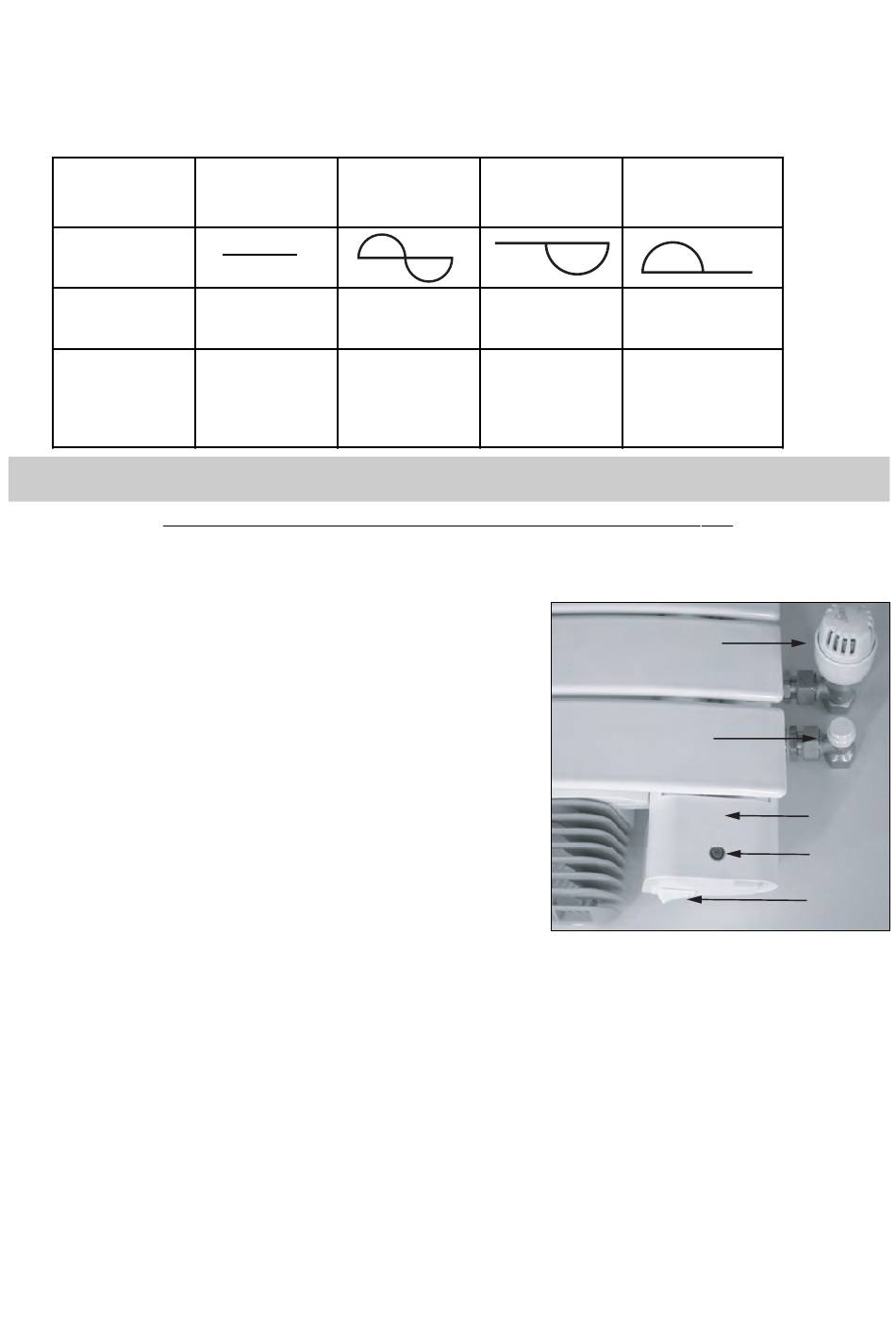

Tabel van de commando's die het apparaat kan ontvangen via de stuurdraad
Ontvangen com-
mando's
Oscilloscoop
Ref/Neutraal
Ingestelde metho-
de
Verwarmingstemp
eratuur
GEVAL MET GEMENGDE MODELLEN MET VENTILATOR
1) Beschrijving van het onderste gedeelte van het apparaat.
A: Schakelaar waarmee de in het apparaat ingebouwde ver-
warmingsweerstand kan worden bediend.
B: Controlelampje om de werking van uw apparaat te bekijken.
C: Toevoerkraan waarmee warm water in de centrale verwar-
ming gebracht wordt. Het kan al dan niet, afhankelijk van uw
keuze, een thermostaatkraan zijn.
D: Retourkraan ketel waarmee warm water uit de centrale
verwarming gehaald kan worden.
E: Onderste kap:
De bedrijfsdruk mag niet meer dan 4 bar bedragen.
2) Gebruik met elektriciteit ZOMERSTAND: de centrale verwarmingskring werkt niet.
De schakelaar A staat op stand I. Het controlelampje B brandt, de in het apparaat ingebouwde verwar-
mingsweerstand wordt van stroom voorzien. De toevoerkraan C moet gesloten zijn. De retourkraan
van de ketel D moet open blijven.
3) Gebruik als centrale verwarming WINTERSTAND: de centrale verwarmingskring werkt.
De schakelaar A staat op stand O. Het controlelampje B is uit, de in het apparaat ingebouwde verwar-
mingsweerstand wordt niet van stroom voorzien. De toevoerkraan C moet open staan. De retourkraan
van de ketel D moet open blijven.
(te meten tussen de stuurdraad en de neutrale geleider).
Volledige halve
Geen stroom
COMFORT
Verlaging van 3°C
COMFORT instel-
ten opzichte van
ling
de COMFORT
G
EBRUIK VAN HET APPARAAT
Negatieve
halve golf
golf 230V
-115V
ECO
VORSTVRIJ
Vorstvrij tempera-
tuur van ongeveer
7°C
instelling
Positieve
halve golf +115V
UIT TIJDELIJKE
STROOMAF
Onmiddellijke uitschakeling
van het apparaat. Kan ook
worden gebruikt voor tijde-
lijke stroomafsluitin
C
D
E
B
A
