In de aanwezigheid van mogelijke lekken van
ontvlambare gassen, van koolstofvezels of
ontbrandbaar stof in de lucht of waar wordt gewerkt
met vluchtige ontvlambare stoffen, zoals thinner of
benzine. Dergelijke gassen kunnen brand
veroorzaken.
-
plaatsen waarin de lucht veel zout bevat (zoals aan
de zee),
-
Waar de spanning sterk schommelt, zoals in een
fabriek.
-
In voertuigen of schepen.
-
In de aanwezigheid van zuur- of alkalinedampen.
3.
I
NLEIDING
3.1. Algemene informatie
Deze installatiehandleiding heeft betrekking op de EKCBX008BBV3
en EKCBH008BBV3 binnenunits van de Monoblock-units uit de GBS
Altherma-serie.
De Monoblock-units bestaan uit een buiten geïnstalleerde unit
(EBHQ) en een binnen geïnstalleerde (aan de muur bevestigde) unit
(EKCB (deze handleiding)).
Deze units worden gebruikt zowel voor toepassingen met verwarmen
als met koelen. De units kunnen worden gecombineerd met
ventilatorconvectoren van Daikin, vloerverwarmingstoepassingen,
radiatoren op lage watertemperaturen, een tank voor warm water
voor huishoudelijk gebruik (optie) en een zonnekit (optie).
Een gebruikersinterface wordt standaard meegeleverd met de unit
om uw installatie te bedienen.
Units voor verwarmen/koelen en units voor alleen verwarmen
De monoblok unitreeks bestaat uit twee hoofdversies: een versie
voor verwarmen/koelen (gebruikt EKCBX binnenunit) en een versie
voor alleen verwarmen (gebruikt EKCBH binnenunit), beide
verkrijgbaar in 2 capaciteitsgroottes: 6 kW (EBHQ006) of 8 kW
(EBHQ008).
Montagehandleiding
4
3.2. Combinatie en opties
Mogelijke combinaties
s
EKCBX008BBV3
Buitenunits
EBHQ006BAV3
EBHQ008BAV3
Beide versies (alleen verwarmen en verwarmen/koelen) worden
optioneel geleverd met een back-upverwarmingskit (EKMBUH) voor
extra verwarmingscapaciteit bij koude buitentemperaturen. De back-
upverwarming dient ook als back-up ingeval de unit gestoord is als
beveiliging tegen vorst voor de waterleiding buiten in de winter. De af
fabriek ingestelde capaciteit van de back-upverwarming is 6 kW,
maar afhankelijk van de installatie kan de installateur de back-
upverwarmingscapaciteit beperken tot 3 kW. De bepaling van de
back-upverwarmingscapaciteit is een modus die gebaseerd is op de

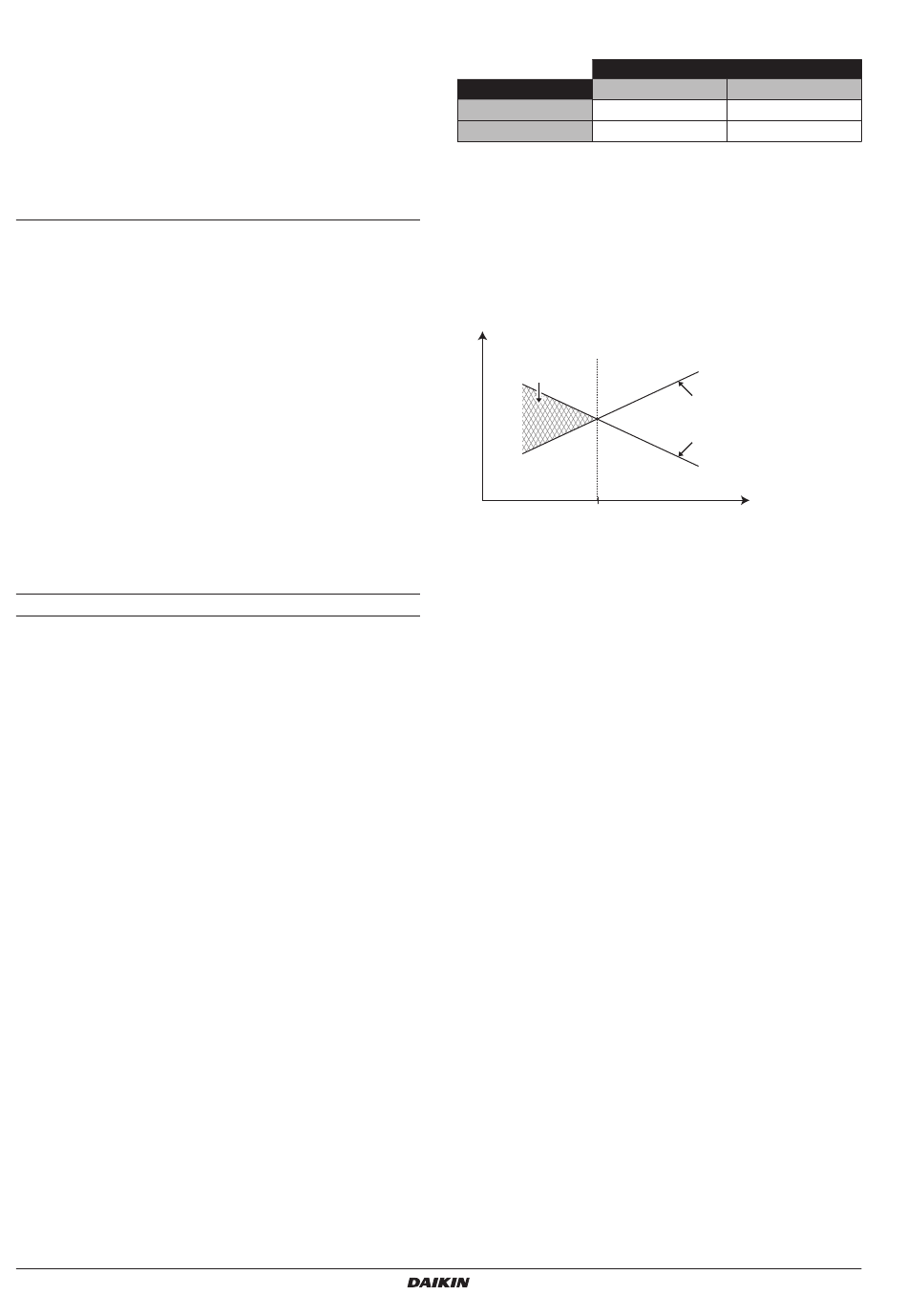

evenwichtstemperatuur, zie onderstaand schema.
P
H
3
4
1
Capaciteit van de warmtepomp
2
Vereiste verwarmingscapaciteit (plaatsafhankelijk)
3
Bijkomende verwarmingscapaciteit geleverd door de back-
upverwarming
4
Evenwichtstemperatuur (kan worden ingesteld via de
gebruikersinterface, zie
voorrangstemperatuur voor verwarmen van ruimten"
op pagina
28)
T
Buitentemperatuur
A
P
Verwarmingscapaciteit
H
■
Tank voor huishoudelijk warm water (optie)
Een optionele EKHW*-tank voor warm water voor huishoudelijk
gebruik met ingebouwde elektrische boosterverwarming van
3 kW kan worden aangesloten op de binnenunit. De tank voor
warm water voor huishoudelijk gebruik is beschikbaar in drie
capaciteiten: 150, 200 en 300 liter. Zie de montagehandleiding
van de tank voor warm water voor huishoudelijk gebruik voor
meer informatie.
■
Zonnekit voor tank voor warm water voor huishoudelijk gebruik
(optie)
Raadpleeg de montagehandleiding van de zonnekit EKSOLHW
voor informatie over deze kit.
■
Kit digitale I/O-printplaat (optie)
Een optionele EKRP1HB digitale I/O-printplaat kan op de
binnenunit worden aangesloten en maakt het volgende mogelijk:
■ remote alarm output
■ verwarmen/koelen AAN/UIT-output
■ bivalente werking (toelatingssignaal voor de extra ketel)
Zie de gebruiksaanwijzing en de installatiehandleiding van de
digitale I/O-printplaat voor meer informatie.
Zie het bedradingsschema of aansluitschema voor de
aansluiting van deze printplaat op de unit.
Binnenunits
EKCBH008BBV3
Mogelijk
Mogelijk
Mogelijk
Mogelijk
1
2
T
A
"Evenwichtstemperatuur en
EKCBX/H008BBV3
Unit voor lucht-water-warmtepompsysteem
4PW66983-1C – 08.2011
