Ingebouwde gaskookplaat
Inhoudsopgave

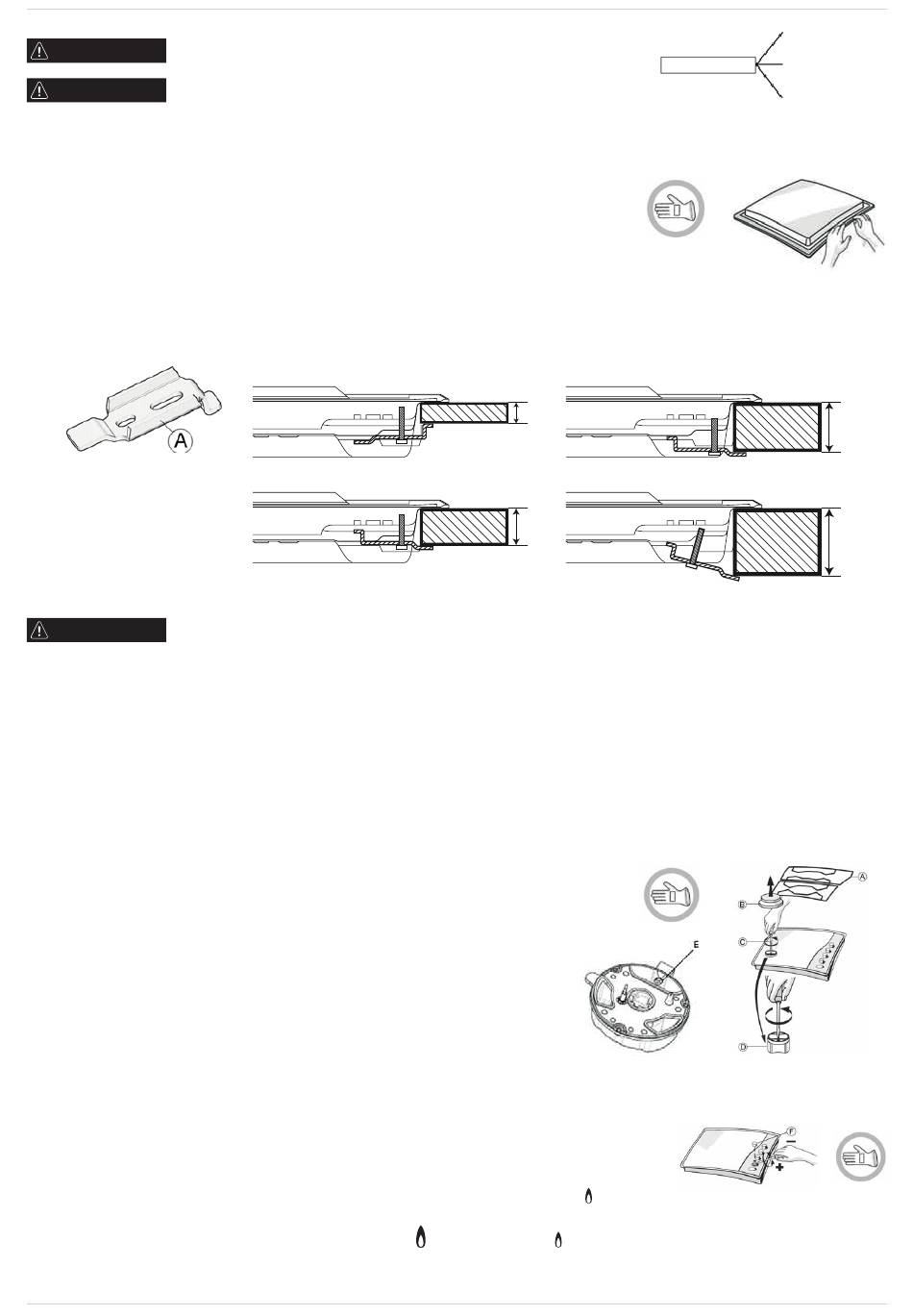

ELEKTRISCHE AANSLUITING
Deze bewerking moet door een erkend monteur worden uitgevoerd.
WAARSCHUWING
• De elektrische aansluitingen moeten aan de lokale voorschriften voldoen.
WAARSCHUWING
• De aarding van het apparaat is wettelijk verplicht.
• Gebruik geen verlengkabel.
BELANGRIJK: de gegevens die relevant zijn voor de spanning en de vermogensopname worden op het typeplaatje aangeduid.
MONTAGE
ANa het reinigen van het omliggende oppervlak, past u de meegeleverde pakking toe op de kookplaat zoals
weergegeven in de afbeelding.
Plaats de kookplaat in de opening van het werkblad en neem de afmetingen in acht die in de Instructies werden aangegeven.
OPMERKING: het netsnoer moet voldoende lang zijn om deze omhoog te kunnen trekken.
Om de kookplaat vast te maken, gebruikt u de meegeleverde steunen (A). Plaats de steunen in de desbetreffende booropeningen aangeduid met de pijl en maak
deze vast met hun schroeven afhankelijk van de dikte van het werkblad (zie de volgende afbeeldingen).
AANPASSING AAN VERSCHILLENDE GASTYPEN
Deze bewerking moet door een erkend monteur worden uitgevoerd.
WAARSCHUWING
Indien het apparaat bedoeld is voor gebruik met een ander gas dan het gastype dat op het typeplaatje en informatielabel bovenop de kookplaat wordt vermeld, moeten
de injectoren vervangen worden. Verwijder het informatielabel en bewaar dit bij het instructieboekje.
Gebruik drukregelaars die geschikt zijn voor de gasdruk die in de Instructies wordt aangegeven:
• De sproeier moet worden vervangen door de Klantenservice of door een gekwalificeerd monteur.
• Als een injector niet bij het apparaat is geleverd, moet deze worden besteld bij de Klantenservice.
• Stel de minimuminstelling van de kranen af.
OPMERKING: indien vloeibaar petroleumgas (lpg) wordt gebruikt (G30/G31), moet de schroef voor de minimumgasinstelling zo ver mogelijk worden
aangehaald.
BELANGRIJK: indien u moeilijkheden ondervindt bij het draaien van de branderknoppen, neem dan contact op met de Klantenservice om de branderkraan
te vervangen als wordt vastgesteld dat deze defect is.
DE INJECTOREN VERVANGEN (zie de injectortabel in de Instructies)
• Verwijder roosters (A).
• Verwijder branders (B).
• Gebruik een dopsleutel van de juiste grootte om de injector los te draaien (C) die vervangen
moet worden.
• Vervang de injector door de injector die geschikt is voor het nieuwe gastype.
• Monteer de verstuiver (D).
• Indien u een brander met meervoudige branderkronen heeft, gebruik dan een steeksleutel om
de injector te vervangen (E).
Vergeet voordat u de kookplaat installeert niet om de bij de verstuivers meegeleverde gaskalibratieplaat
zodanig te bevestigen dat deze de bestaande informatie met betrekking tot de gaskalibratie afdekt.
MINIMUMGASINSTELLING VAN KRANEN AFSTELLEN
Om ervoor te zorgen dat de minimuminstelling correct wordt aangepast, moet de knop verwijderd worden en dient u als
volgt te werk te gaan:
• haal de schroef aan om de vlamhoogte te verkleinen (-);
• draai de schroef los om de vlamhoogte te vergroten (+).
De afstelling moet worden uitgevoerd met de kraan in de stand van de minimumgasinstelling (kleine vlam) .
• De primaire luchttoevoer van de branders hoeft niet aangepast te worden.
• Ontsteek nu de branders en draai de knoppen van de maximale stand naar de minimale stand om de vlamstabiliteit te controleren.
Na het voltooien van de afstelling, dient u afdichtwas of een vergelijkbaar materiaal te gebruiken om
af te dichten.
l B
d a
0 2
m
m
l B
d a
0 3
m
m
l B
d a
0 4
m
m
20
l B
d a
0 6
m
m
30
L
Aarde
(geel/groen)
N
40
60
