12. BESCHRIJVING VAN DE KACHEL

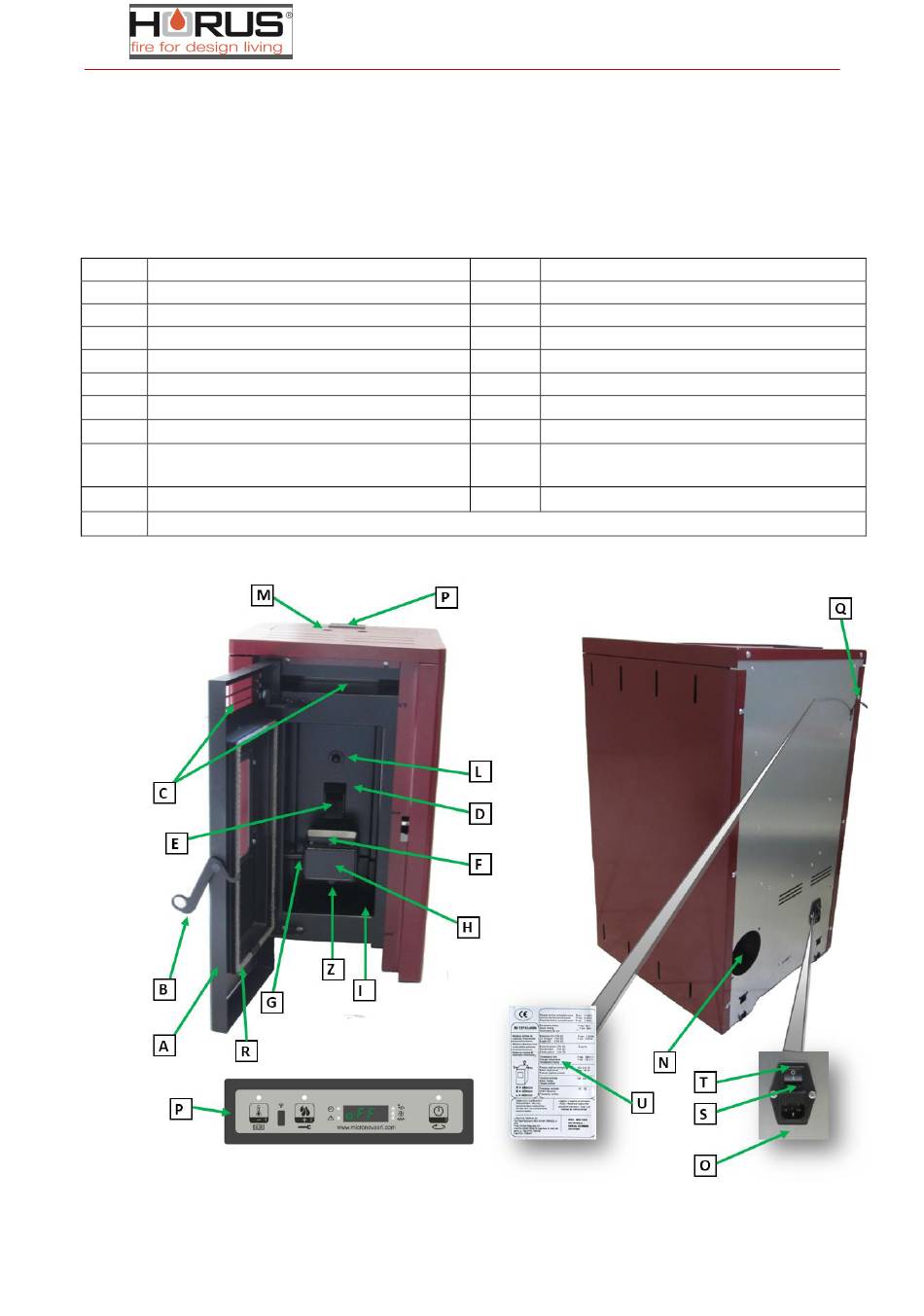

De pelletkachel werd vervaardigd uit materialen die werden ontworpen voor het specifieke gebruik en met speciale
afmetingen. De belangrijkste onderdelen en bedieningen van de kachel worden aangeduid in figuur 1 en tabel 1.
TAB. 1
A
Deur verbrandingskamer
B
Handvat deuropening
C
Gleuf uitlaat warme lucht
D
Verbrandingskamer / haard
E
Kanaal pellet uitgang
F
G
Aansteekbougie
H
Ondersteuning vuurpot
I
L
Vlammenafdekking
#
FIG.1
Vuurpot
Aslade
Ingang verbrandingslucht
INSTALLATIE-, GEBRUIKS- EN
ONDERHOUDSHANDLEIDING
M
Deksel pelletsreservoir
N
Rookafvoer
O
Ingang voedingsstroom V220 50HZ
P
Consolebedieningen
Q
Kamersensor
R
Seal deur
S
zekeringhouder
T
algemene schakelaar
U
Identificatieplaatje geplaatst aan de
achterkant van de kachel
Z
Inspectieluik Rookgassen
(optional)
