Instellen van de zithoogte – vooraan

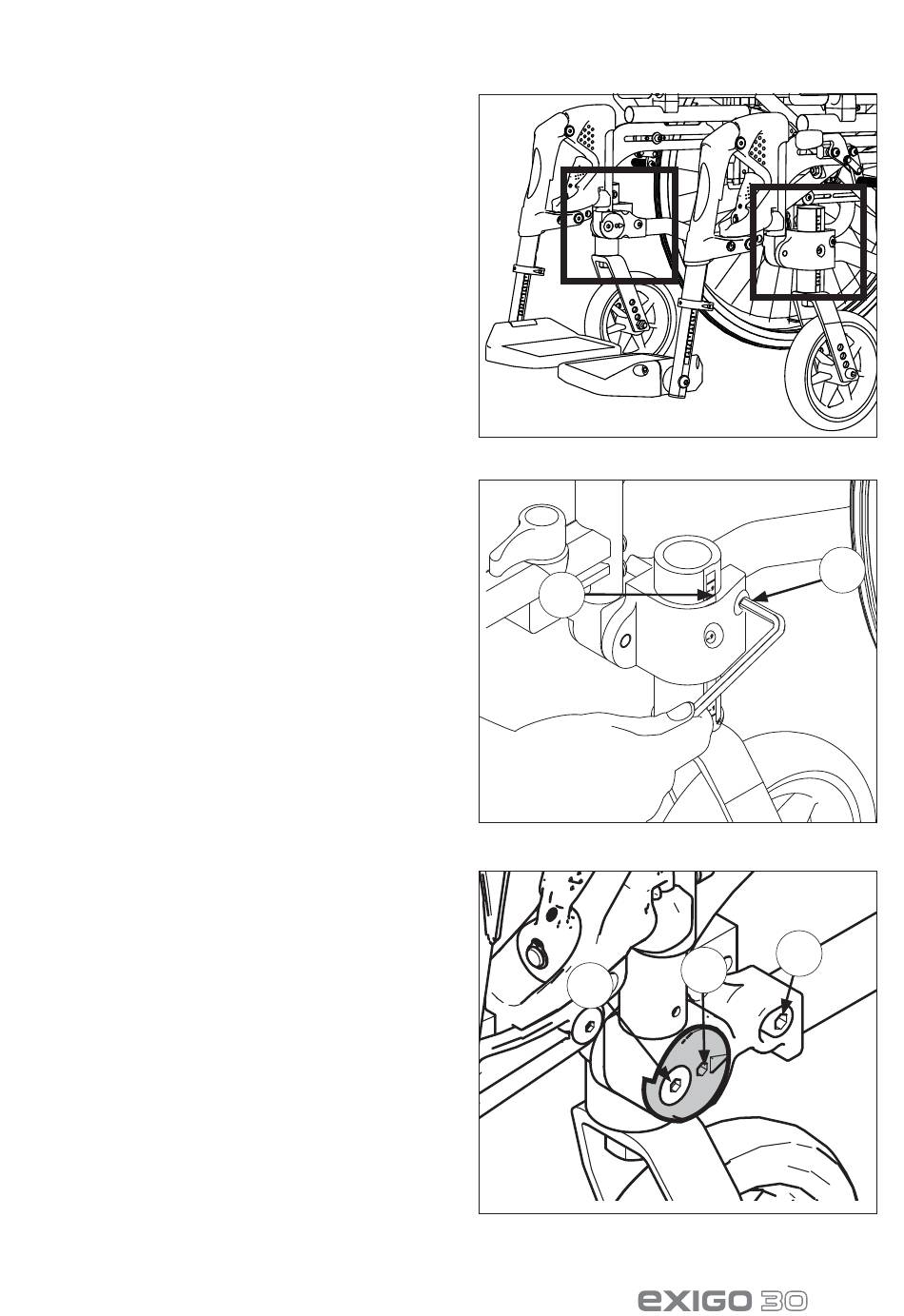

Figuur 29, 30 en 31
Als u de hoogte van de rolstoel wijzigt, moet
eerst de hoogte van de wielen worden afgesteld
en daarna pas de hoek. Er is een schaal
beschikbaar voor het instellen van zowel de
hoogte als de hoek van de zwenkwielen, wat een
gelijkmatige instelling van de beide zwenkwielen
vergemakkelijkt.
Instellen van de zwenkwielhoogte
Figuur 30
Het aandrijfwiel heeft een schaal van 1–9 die
het instellen van dezelfde hoogte voor beide
zwenkwielen vergemakkelijkt.
•
Draai de schroef los (30A)
•
Stel de gewenste hoogte in, zie de schaal
(30B)
•
Draai de schroef weer vast
Instellen van de zwenkwielhoek
Figuur 31
•
Draai de schroef (31A) enigszins los
•
Draai de schroef los (31B)
•
Plaats de Inbussleutel in de draaischijf (31C)
en draai naar de gewenste hoek. Zie de schaal
•
Draai de schroef (31B) vast (U kunt een
schroefdraadborgingsproduct, zoals blauwe
Locktite nr. 243, gebruiken)
•
Draai de schroef (31A)
Als het voorste zwenkwiel in de correcte hoek
staat, bevindt het lagerhuis zich in een rechte hoek
(90°) op de basis. Dit kunt u doen door toepassing
van een haakse hoek op de basis.
