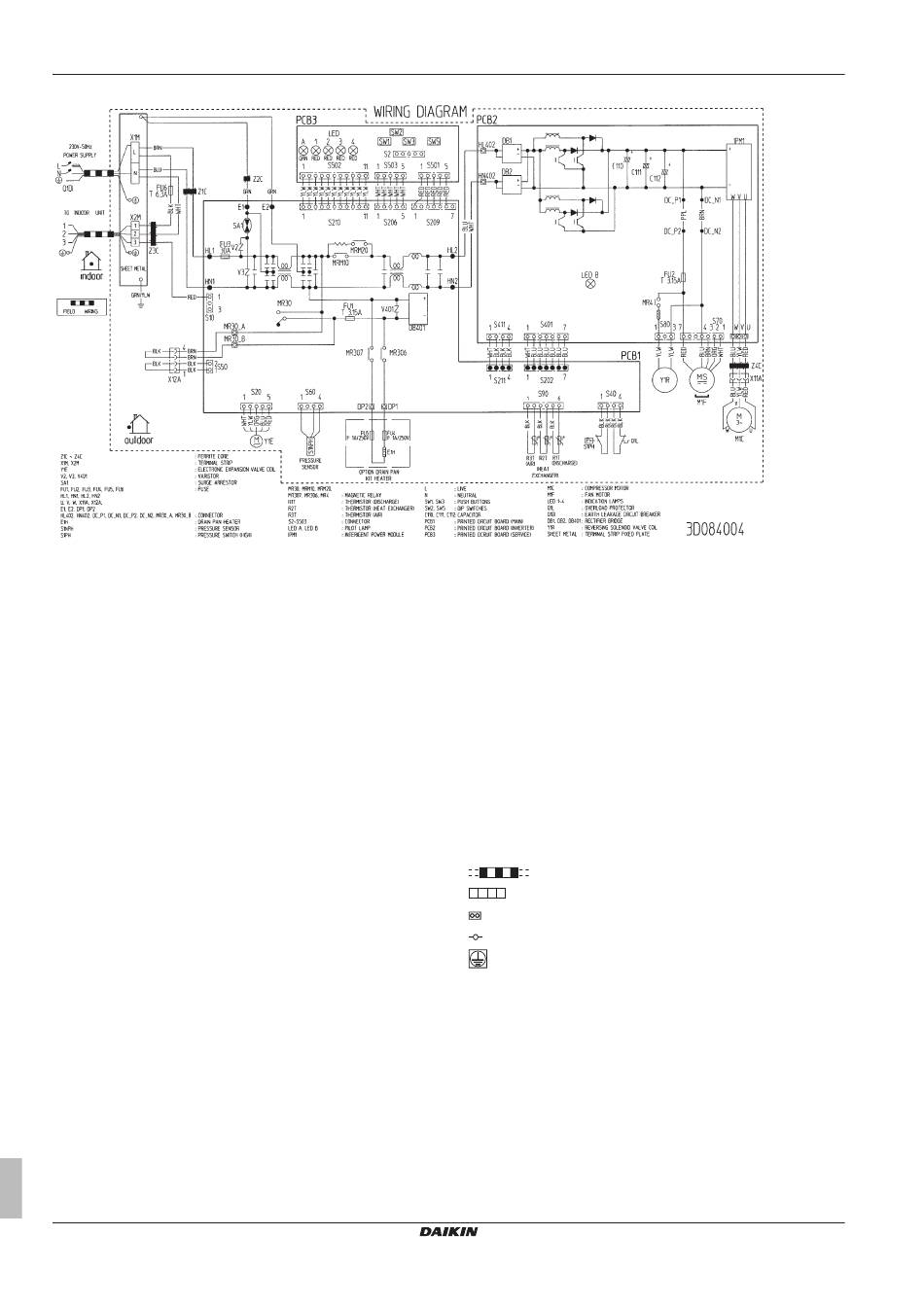

16 Technische gegevens
Alleen voor EVLQ08CAV3
C110~C112
Condensator
DB1, DB2, DB401
Gelijkrichter
DC_N1, DC_N2
Connector
DCM1, DCM2
Connector
DP1, DP2
Connector
DC_P1, DC_P2
Connector
DCP1, DCP2
Connector
E1, E2
Connector
E1H
Lekbakverwarming
FU1~FU6
Zekering
HL1, HL2, HL402
Connector
HN1, HN2, HN402
Connector
IPM1
Interigent voedingsmodule
L
Onder spanning
LED 1~LED 4
Indicatielampjes
LED A, LED B
Controlelamp
M1C
Compressormotor
M1F
Ventilatormotor
MR4, MR30, MR306,
Magnetisch relais
MR307
MRM10, MRM20
Magnetisch relais
MR30_A, MR30_B
Connector
N
Neutraal
PCB1
Printplaat (primair)
PCB2
Printplaat (inverter)
PCB3
Printplaat (service)
Q1DI
Aardlekschakelaar
Q1L
Overbelastingsveiligheid
R1T
Thermistor (uitblaas)
R2T
Thermistor (warmtewisselaar)
R3T
Thermistor (lucht)
S1NPH
Druksensor
Uitgebreide handleiding voor de installateur
102
S1PH
Drukschakelaar (hoog)
S2~S503
Connector
SA1
Spanningsbeveiliging
SHEET METAL
Vaste plaat aansluitingenstrook
SW1, SW3
Drukknoppen
SW2, SW5
DIPschakelaars
U
Connector
V
Connector
V2, V3, V401
Varistor
W
Connector
X11A, X12A
Connector
X1M, X2M
Aansluitingenstrook
Y1E
Elektronische expansieklep penbundel
Y1R
Omkerende elektromagnetische klep spoel
Z1C~Z4C
Ferrietkern
Lokale bedrading
Aansluitingenstrook
Connector
Aansluitklem
Aardsluitingsbeveiliging
BLK
Zwart
BLU
Blauw
BRN
Bruin
GRN
Groen
ORG
Oranje
PPL
Paars
RED
Rood
WHT
Wit
YLW
Geel
EVLQ05+08CAV4 + EHYHBH05AA + EHYHBH/X08AA +
EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P3556341 – 2013.05
