Inbouw en installatie
3.3.1

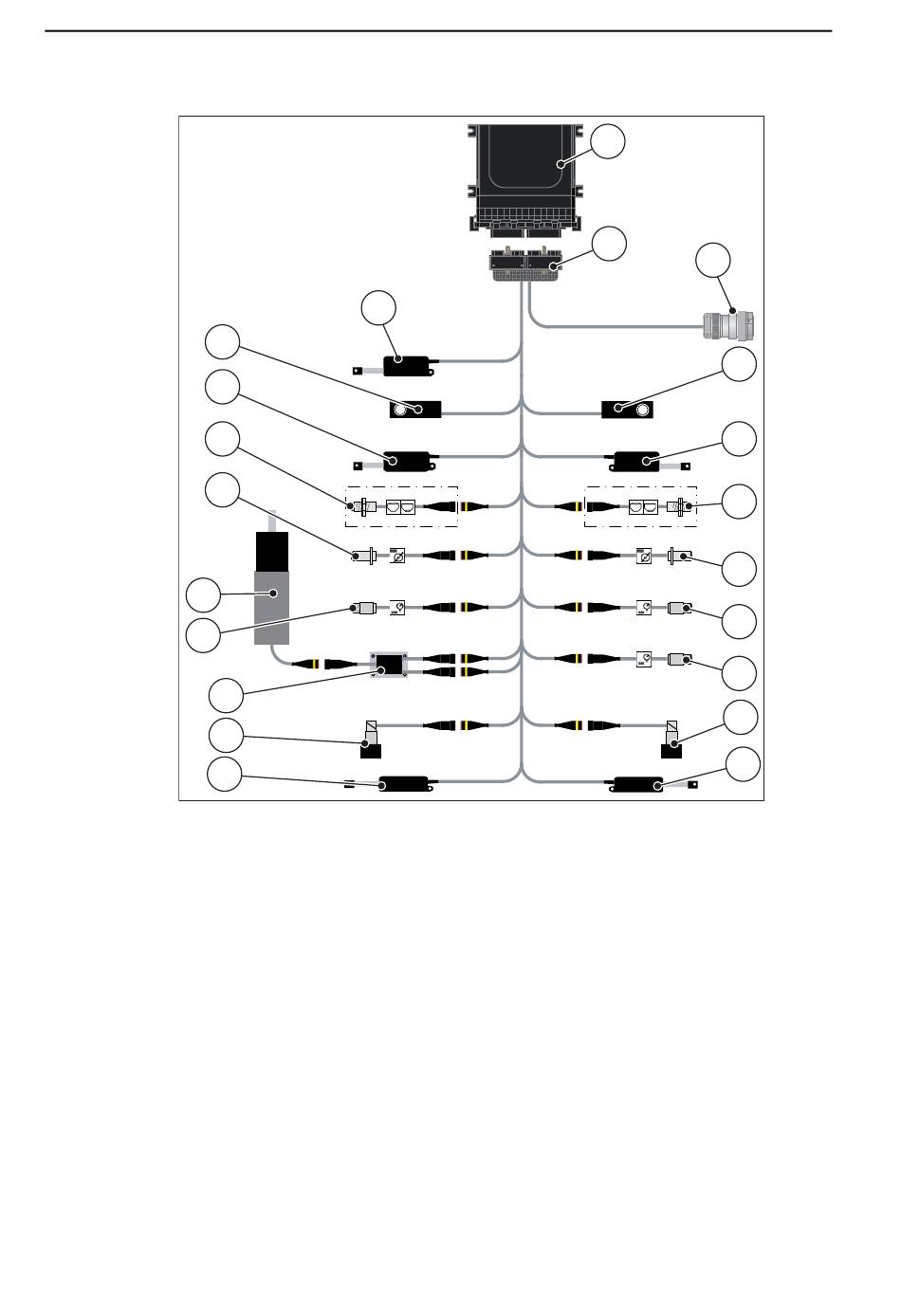

Aansluitschema - standaard:
20
19
18
17
16
15
Afb. 3.1:
[1] Machinebesturing
[2] Machinestekker
[3] ISOBUS-apparaatstekker
[4] Weegcel rechts
[5] Actuator doseerschuif rechts
[6] Leegmeldsensor rechts
[7] Toerentalsensor strooischijf rechts
[8] Druksensor rechts
[9] Druksensor retourleiding
[10] Proportionele klep rechts
[11] Actuator afgiftepunt rechts
[12] Actuator afgiftepunt links
[13] Proportionele klep links
[14] Overspanningsbeveiliging roerwerk
[15] Druksensor links
[16] Elektromotor roerwerk
[17] Toerentalsensor strooischijf links
[18] Leegmeldsensor links
[19] Actuator doseerschuif links
[20] Weegcel links
[21] Actuator afdekzeil
24
21
14
13
12
Aansluitschema - standaard
1
2
3
4
5
6
7
8
9
10
11
