5. Stuurstroom bedrading

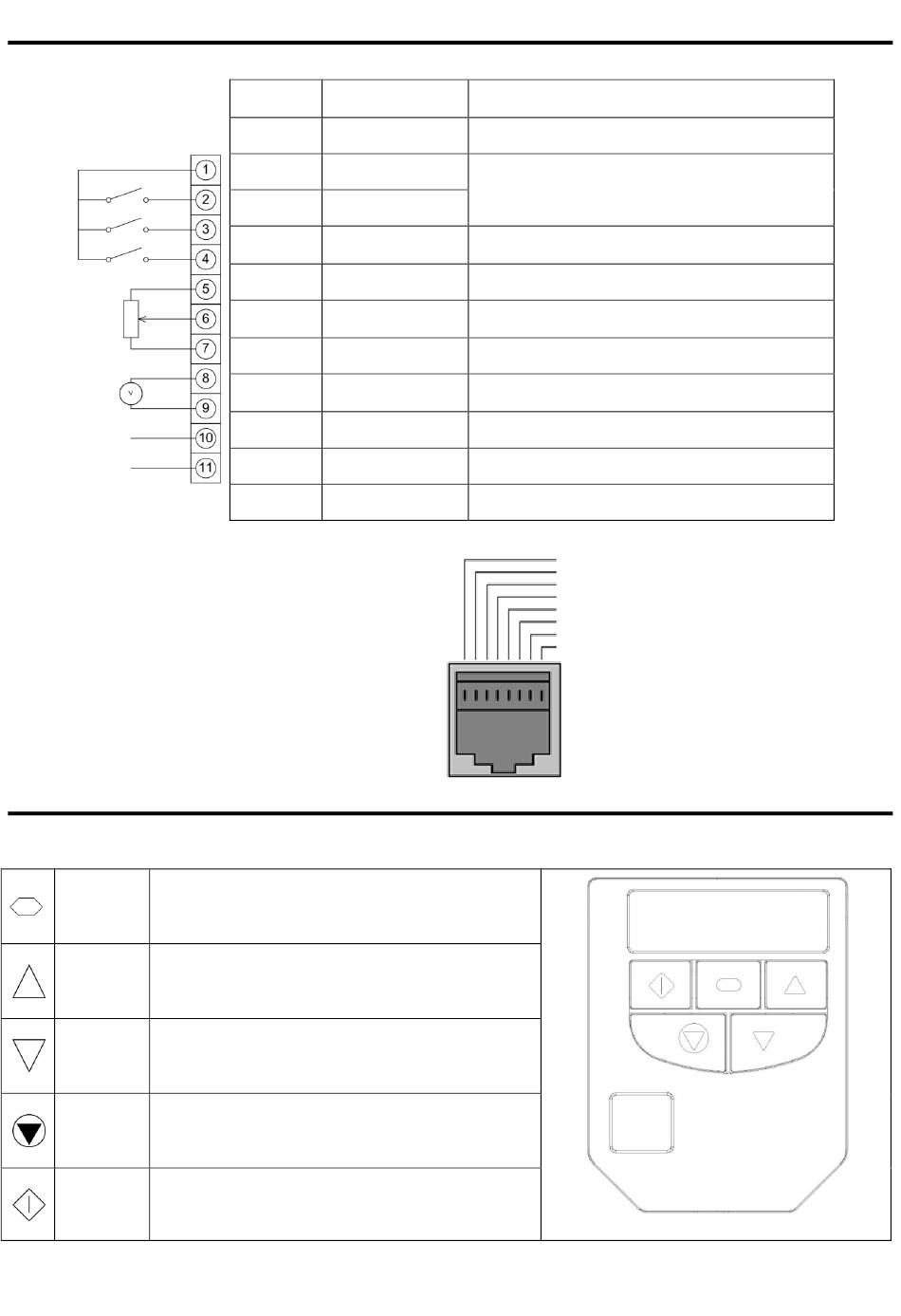

5.1. I/O klemmen
Standaard configuratie
5.2. RJ45 Data Connectie
Voor meer informatie over de MODBUS RTU
adressering zie de Optidrive E2 Advanced
User Guide of de applicatie note AN-ODE-01.
Voor de aansturing via MODBUS zie
6. Bediening
6.1. Werking van het bedienpaneel
De Optidrive frequentie regelaar kan worden geconfigureerd en uitgelezen via het display en de druktoetsen.
Met deze knop stap je door de verschillende meetwaarden :
freq., stroom, omw./min. Wanneer de knop 2 sec. wordt
NAVIGATIE
ingedrukt ga je naar de parameter mode. Met deze knop sla
ook de gewijzigde parameters op.
Verhoogt de gewenste frequentie in bedieningspaneel
mode. In parameter mode wordt met deze knop de
OMHOOG
volgende parameter gekozen en kun je een bepaalde
waarde verhogen.
Verlaagt de gewenste frequentie in bedieningspaneel mode.
In parameter mode wordt met deze knop de vorige
OMLAAG
parameter gekozen en kun je een bepaalde waarde
verlagen.
Met deze knop reset je de regelaar wanneer deze een fout
RESET /
heeft.
STOP
In bedieningspaneel mode dient deze knop ook als stop
knop
In bedieningspaneel mode wordt een regelaar die in stop
START
staat gestart. Wanneer de regelaar al draait zorgt deze knop
ervoor dat de regelaar van richting verandert.
Control
Signaal
Terminal
1
+24V voeding
2
Digitale ingang 1
3
Digitale ingang 2
Digitale ingang 3 /
4
Analoge ingang 2
5
+10V voeding
Analoge ingang 1 /
6
Digitale ingang 4
7
0V
Analoge uitgang /
8
Digitale uitgang
9
0V
10
Relais contact
11
Relais contact
hoofdstuk 8.3
Omschrijving
+24V, 100mA. Interne voeding
Positieve logica
"Logisch 1" spanningsniveau : 8V ... 30V DC
"Logisch 0" spanningsniveau : 0V ... 4V DC
Digitaal: 8 tot 30V
Analoog: 0 tot 10V, 0 tot 20mA of 4 tot 20mA
+10V, 10mA, 1kΩ minimaal
Analoog: 0 tot 10V, 0 tot 20mA of 4 tot 20mA
Digitaal: 8 tot 30V
Nul van de interne voeding
Analoog: 0 to 10V, 20mA maximum
Digitaal: 0 to 24V
Nul van de interne voeding
Relais contact (common)
Relais NO contact 250Vac, 6A / 30Vdc, 5A
1
No Connection
2
No Connection
3
0 Volts
4
-RS485 (PC)
5
+RS485 (PC)
6
+24 Volt
7
-RS485 (Modbus RTU)
8
+RS485 (Modbus RTU)
