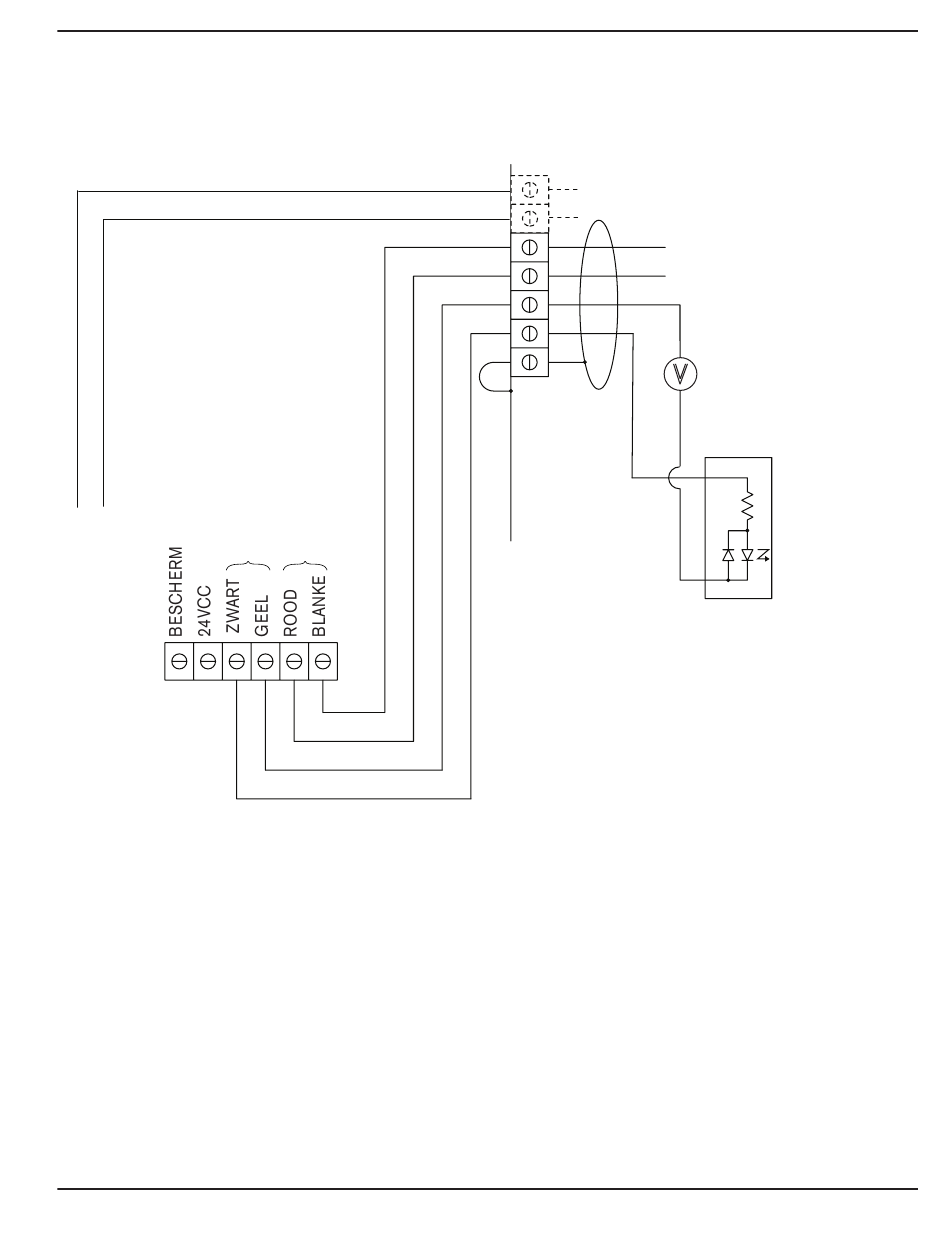

Een geïsoleerde industriële inputmodule aandrijven via een externe
voedingsbron
J16 J15
XFER START
J19
powermax
1250
Gebruikershandleiding
INGEBRUIKSTELLING
5
V-div -
6
V-div +
4
Start
3
Signaal
14
12
+
13
24 VCC
–
Bescherm
Aandrijf module
+
–
Let op:
•
Geïsoleerde
inputmodule, te leveren
door de eindgebruiker.
•
24 VDC voedingsbron,
te leveren door de
eindgebruiker.
•
Pennen 5 en 6 worden
alleen gebruikt bij
systemen met een
PowermaxEdge
interfacekabel met
spanningsdeler
.
3-17
