3 - Beschrijving van de machine
14

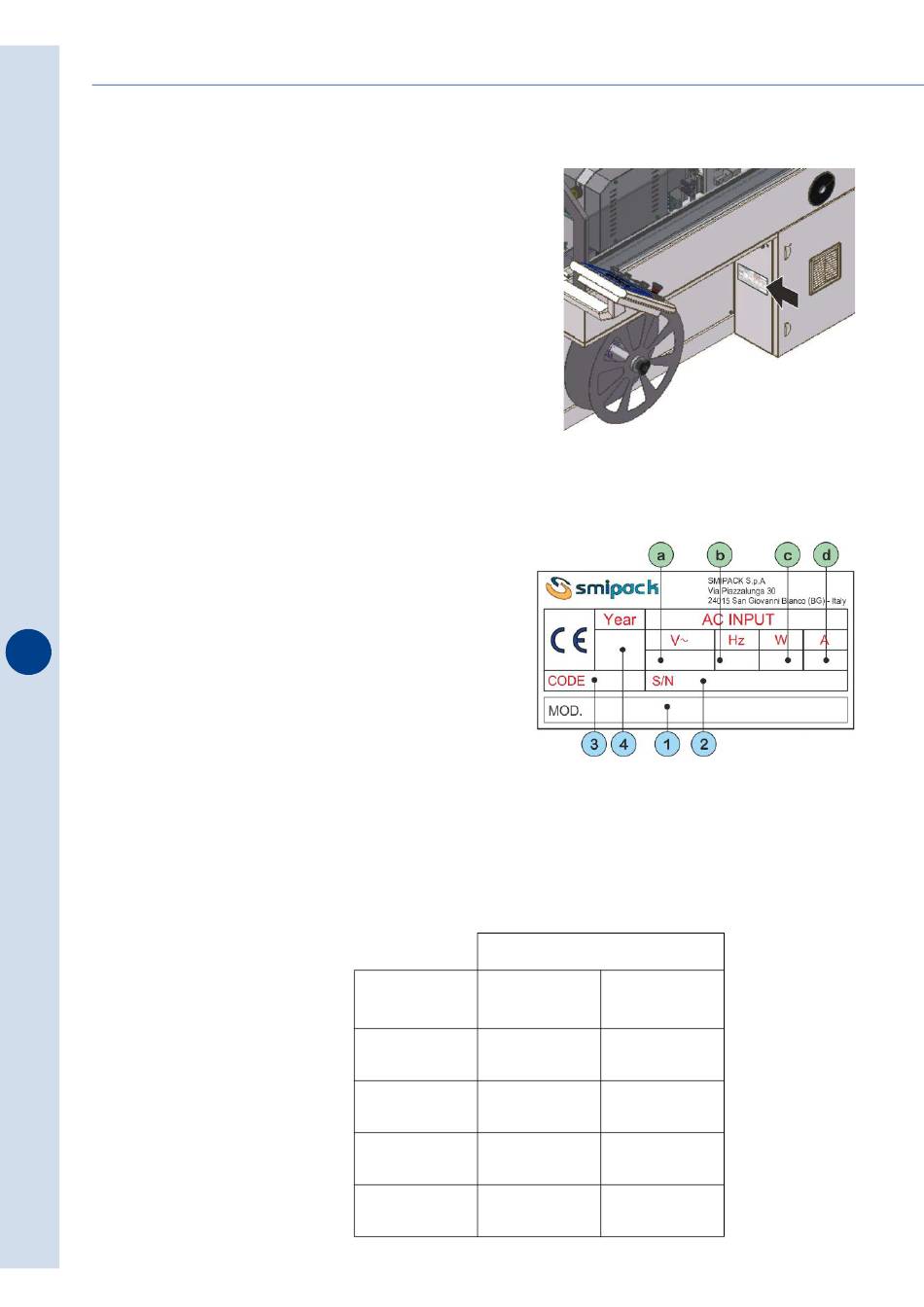

Identificatielabel en technische gegevens
Op iedere machine bevindt zich een label,
waar men gemakkelijk de gegevens kan
terugvinden die aan de constructeur moeten
worden meegedeeld in geval van problemen
of eventuele aanvragen voor wisselstukken
enz. (ref. 1-2-3-4). Op dit label staan
bovendien de technische gegevens van
elektrische aard vermeld voor de installatie
van de machine (ref. a-b-c-d).
1 - Model
2 - Registratie
3 - Machinecode
4 - Bouwjaar
a - Nominale spanning
b - Nominale frequentie
c - Nominaal vermogen
d - Nominale stroom
Gegevens voor de elektrische installatie
Voorzie op de voedingslijn van de machine een magneetthermische beveiliging die dwaarden
aangegeven in de tabel aankan.
Nominale
spanning
Nominale
frequentie
Nominaal
vermogen
Nominale
stroom
Doorsnede
Fig. 3.3.2
380÷415 V
(3PH+N+PE)
50÷60 Hz
2330 W
10 A
2,5 mmq
kabel
Fig. 3.3.1
HS500E
220÷240 V
(3PH+PE)
50÷60 Hz
2330 W
10 A
2,5 mmq
