Opbouw ; Accessoires
Bouw de bladblazer eerst volledig op alvorens u deze gaat gebruiken:

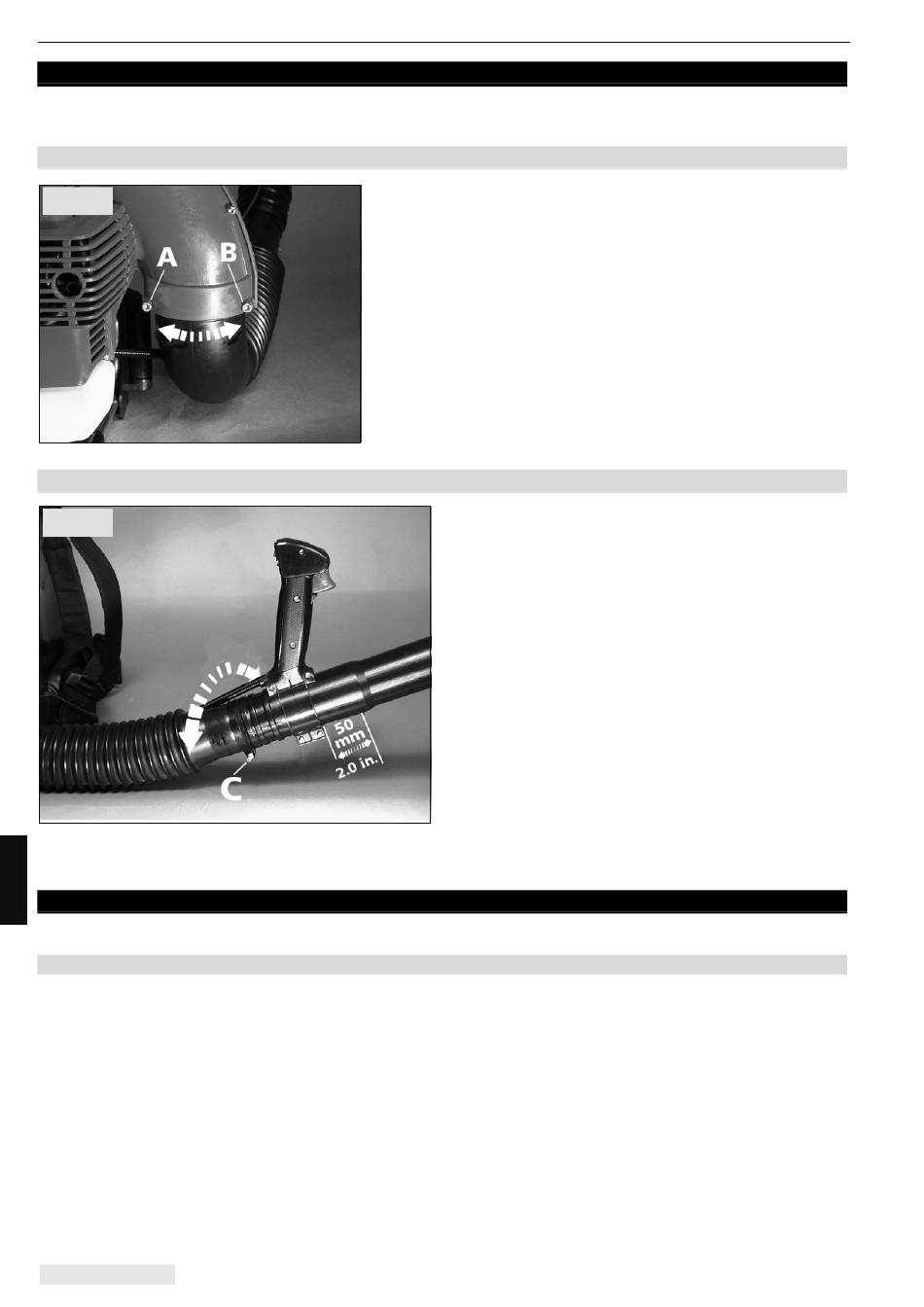

3.1 Monteren van flexibele elleboogbuis
Fig. 2
3.2 Monteren van multi-functionele handgreep en blaasbuis
Fig. 3
Conversie Kit van blazer naar vernevelaar
NEDERLANDS 6
3. Opbouw
Verwijder schroeven A en B.
Druk flexibele elleboogbuis (16) in de opening van de
ventilatorbehuizing (20) tot dat u weerstand voelt en draai
schroeven A en B vast om buis op zijn plaats te houden.
Noot: Verzeker u ervan dat de flexibele elleboogbuis
gemakkelijk kan rond draaien na vastdraaien schroeven.
Druk de handgreep op de blaasbuis en bevestig
deze met 2 schroeven in de gewenste positie. De
vrije mogelijkheden voor afstellen is ongeveer 50
mm, afhankelijk van de lengte van de onderarm.
Druk blaasbuis in flexibele elleboog (16) en zet deze
met plastic klem vast (C).
Noot: Met de handgreep kan de blaasbuis nu rond
gedraaid worden in de flexibele elleboogbuis .
Verzeker u ervan dat alle kabels niet onder spanning
komen indien u de handgreep beweegt.
• Plaats buisverlenging 2 in blaasbuis 1 en draai
deze vast met de bajonetsluiting.
• Plaats de gebogen blaasmond op de
buisverlenging en draai deze vast.
4. Accessoires
SOLO partnummer.:
49 00 567
