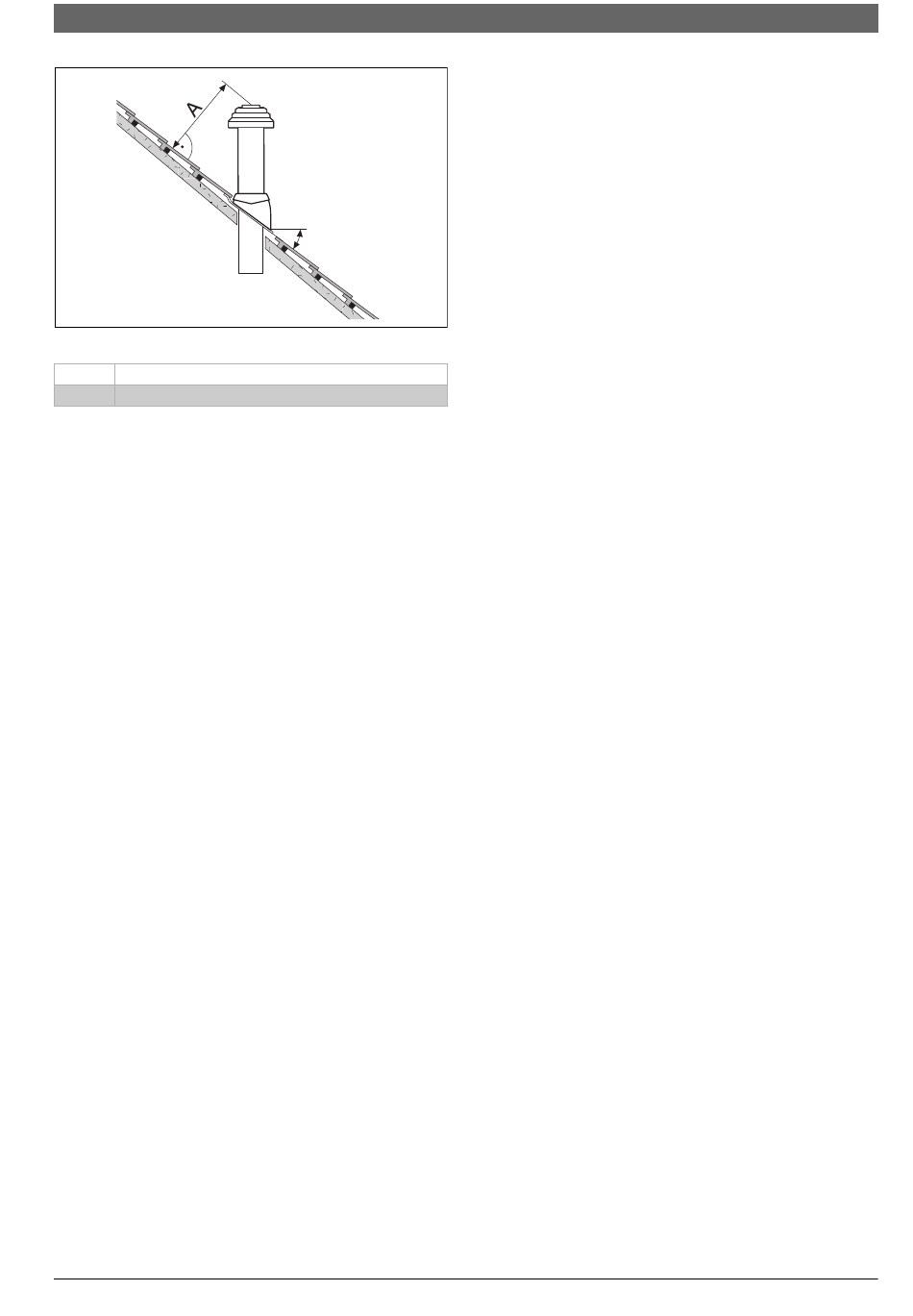

Afb. 6
Afstandsmaten en dakhellingen bij schuin dak
A
≥ 400 mm, in sneeuwrijke gebieden ≥ 500 mm
α
25° - 45°, in sneeuwrijke gebieden ≤ 30°
Tabel 9 Afstandsmaten bij schuin dak
4.2.4

Horizontale rookgasafvoer

Uitbreiding met rookgastoebehoren
De rookgasafvoer kan tussen het toestel en de muurdoorvoer op elke po-
sitie met het rookgastoebehoren "concentrische buis", "concentrische
bocht "of "inspectieopening "worden uitgebreid.
Lucht-/rookgasafvoer C
via buitenmuur
13
• Respecteer de minimale afstand tot vensters, deuren, uitstekende
wanden en onder elkaar aangebrachte rookgasuitmondingen.
• De uitmonding van de concentrische buis mag niet in een schacht on-
der het maaiveld worden gemonteerd.
4.2.5

Parallelle buisaansluiting

De parallelle aansluiting is met rookgastoebehoren "Parallelle aanslui-
ting" in combinatie met "T-stuk" mogelijk.
De verbrandingsluchtbuis wordt met een buis Ø 80 mm uitgevoerd.
Een montagevoorbeeld wordt getoond in afb. 10 op pagina 12.
4.2.6

Luchttoevoer/rookgasafvoersysteem aan de gevel

Het rookgasafvoersysteem kan tussen de verbrandingsluchtaanzuiging
en de dubbele mof of het "eindstuk" op iedere willekeurige plaats met de
rookgastoebehoren "concentrische buis" voor gevel en "concentrische
bocht" voor gevel worden uitgebreid.
Een montagevoorbeeld wordt getoond in afb. 16 op pagina 14.
Condens 7000iW
α
6 720 610 489-13.3TT
Rookgasafvoer | 9
6720864150 (2016/11)
