3. INSTALLATIE-EISEN
Let op:
Doordat een haard een warmtebron is, ontstaat luchtcirculatie.
Daarom is het van belang dat u de haard niet kort na een
verbouwing stookt. Door de natuurlijke luchtcirculatie worden vocht
en nog niet uitgeharde vluchtige bestanddelen uit verf,
bouwmaterialen, vloerbedekking en dergelijke aangezogen.
Deze bestanddelen kunnen zich op koude oppervlakten als roet
afzetten.

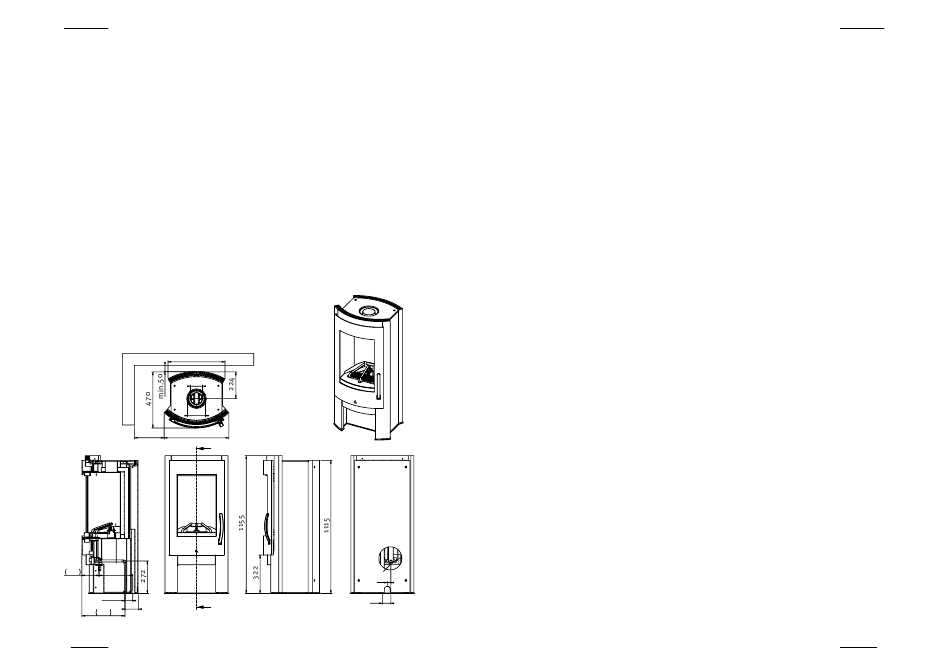

Maatvoering:
Voor de maatvoering zie figuur 1.
Minimale afstand tussen de haard en achterwand is 50 mm en tussen
haard en zijwand min. 250 mm.
478
ø100
ø150
min.
250
542
A
143
283
65.100
A
361
114.100
A-A
NL 4
G3/8"
30
72
fig. 1
3.1 Eisen afvoerkanaal en uitmondingen
Voor de aan- en afvoer moet u altijd gebruik maken van de door de
fabrikant meegeleverde materialen. Deze zijn met het toestel
meegekeurd.
Het toestel is van het type C11/C31. De gecombineerde aan- en afvoer
kan zowel door de gevel met een muurdoorvoer als door het dakvlak
met een dakdoorvoer worden aangebracht. Een horizontale versleping
met bochten is tot maximaal 6 meter toegestaan (afhankelijk van
type en situatie).
Bepaal aan de hand van figuur 2a of 2b en de tabel, afhankelijk van
het type en uitmonding, of de door u gewenste situatie mogelijk is.
Bereken hiervoor:
- Het hoogteverschil (dit is het werkelijke hoogteverschil tussen
bovenkant haard en de uitmonding).
- De totale horizontale lengte. Dit is de totale lengte van de buizen
in het horizontale vlak, waarbij voor:
- elke 90 gradenbocht die in het horizontale vlak ligt 2 meter
gerekend wordt;
- elke 45 gradenbocht die in het horizontale vlak ligt 1 meter
gerekend wordt;
- de bochten bij de overgang van horizontaal naar verticaal en
omgekeerd niets gerekend wordt;
- de geveldoorvoer 1 meter gerekend wordt.
Indien van toepassing staat in deze tabel ook een stuwmaat vermeld.
Deze stuw moet bij plaatsing van het toestel in de
verbrandingskamer worden gemonteerd, zie ook hoofdstuk 4.2.
Standaard is de kleinste stuw gemonteerd.
