Ecoforest garandeert alleen de juiste werking van de kachel als de afmetingen en de plaatsing van de
ventilatieroosters worden nageleefd.
Als door de installatie de plaatsing van de ventilatieroosters niet kan worden nageleefd, dient u rekening te
houden met de standaardafmetingen van inbouwinstallaties (figuur 5) om te hoge temperaturen op het
elektronisch paneel en temperatuursensor te voorkomen. Plaatsing van een van de roosters ter hoogte van de
CPU wordt aanbevolen om de koeling en revisie ervan te vergemakkelijken.
A
'Brandbare' zijwand.
A
'Onbrandbare' zijwand.
B
Achterzijde van de kachel.
C
Open deur en diepte kachel.
D
Bedekking.
Ventilatorrooster. VERPLICHT.
Buis rookgasafvoer geïsoleerd binnen
de inbouw. VERPLICHT.

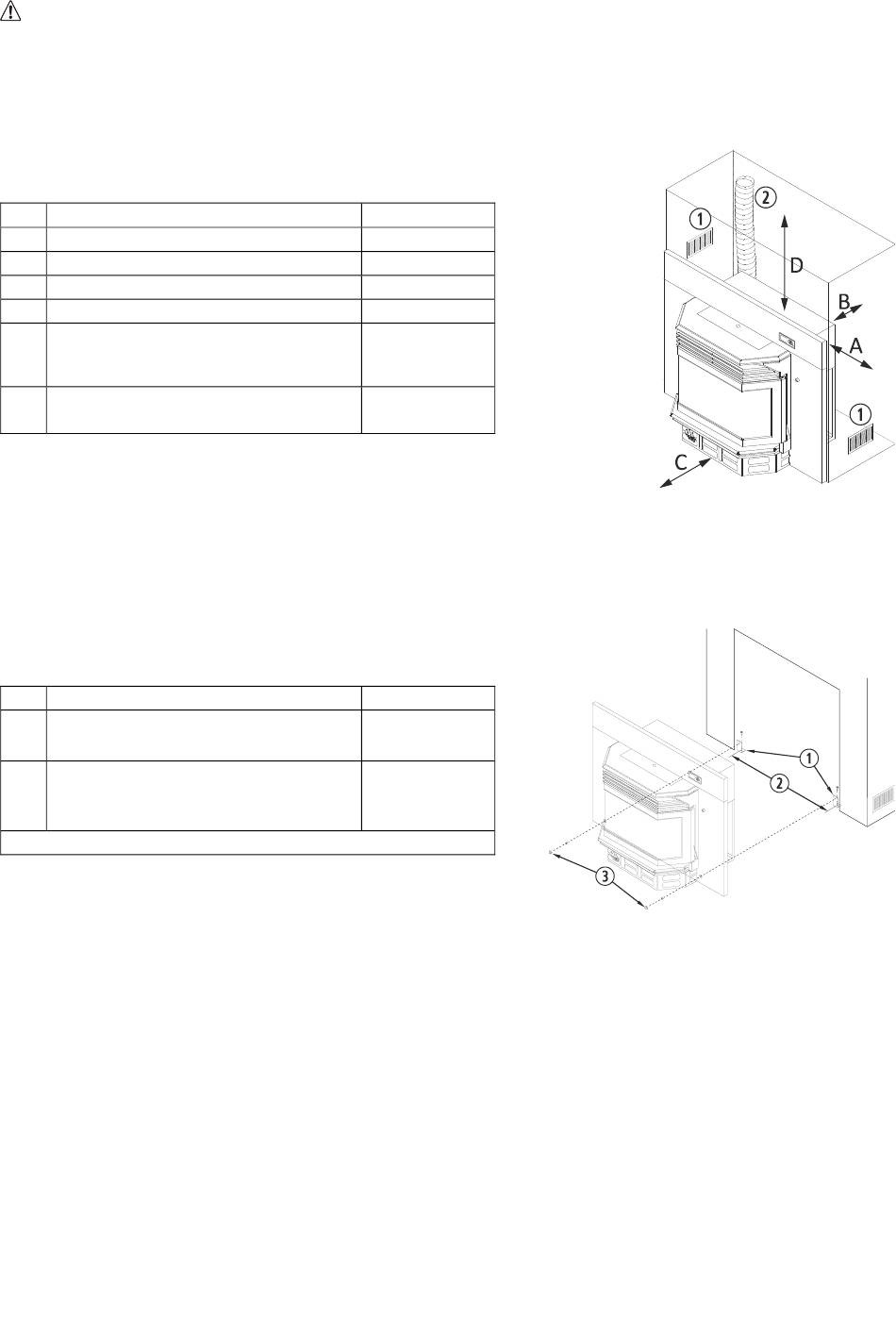

4.14. Voor de inbouw moeten rechthoekige steunen op de vloer worden geschroefd () die vervolgens met
schroeven moeten worden vastgezet via de voorkant ().
Rechthoeken op de vloer bevestigen.
Afstand tussen de hoeken:
ECO I insert:
Bevestigen van het frame van de kachel
op de rechthoeken en een decoratieve
dop plaatsen.
Afstand tussen de rechthoeken aanhouden.
4.15. De rookgasafvoer moet zich in de buurt van een ventilator bevinden en mag niet in gesloten of halfgesloten
ruimtes worden geplaatst, zoals garages, gangen, in de luchtkamer van de woning of in ruimtes waar zich
gassen kunnen ophopen.
4.16. De oppervlakken van de kachel kunnen zodanig warm worden dat ze brandwonden kunnen veroorzaken. Wij
raden u aan een soort niet-brandbaar rooster te gebruiken om brandwonden bij kinderen en ouderen van
dagen te voorkomen.
Het uiteinde van de uitlaatpijp voor gassen moet hoger zijn dan de uitlaat van de kachel. U moet buizen van
minstens twee meter (2 m) verticaal installeren voor een natuurlijke luchtstroom om de mogelijkheid van
rook of geuren bij een mogelijke stroomstoring te voorkomen.
De maximale lengte van de horizontale buizen is 1 meter omdat bij een grotere lengte het risico bestaat van
ophoping van as, condens of corrosie in de betreffende zone.
KACHEL ECO I INSERT INBOUWEN
VEILIGHEIDSNORMEN VOOR DE ROOKGASAFVOER EN LUCHTINLAAT.
≥ 650 mm
≥ 420 mm
≥ 80 mm
Zie afmetingen
≥ 500 mm
Bruikbaar
oppervlak ≥ 456
2
cm
x 2 roosters
Ø 80 mm.
2 stuks
654 mm
2 stuks
8
Figuur 5
Figuur 6
