Let bij de installatie van meerdere modules op de volgende punten:
- Elke module komt overeen met een adrescode die niet herhaald kan worden.
- De temperatuursensor van de hoofdwateruitlaat, de debietregelaar en de elektrische bijverwarming worden be-
stuurd door de hoofdmodule.
- Een draadgestuurde bediening en een debietregelaar zijn vereist en aangesloten op de hoofdmodule.
- De unit kan pas via de draadgestuurde bediening in bedrijf worden gesteld nadat alle adressen zijn ingesteld en
de hierboven genoemde punten zijn vastgesteld. De draadlengte van de draadgestuurde bediening en buitenunit
dient < 500 m te zijn.
8.5.10 Installatie van enkele of meerdere wa-
terpompen
1) DIP-schakelaar
Zie tabel 8-5 voor details voor de keuze van de DIP-schakelaar
wanneer enkele of meerdere waterpompen zijn geïnstalleerd
voor de KEM-75 DRS5 KH en de KEM-90 DRS5 KH en de
KEM-140 DRS5 KH en de KEM-180 DRS5 KH.
Let op de volgende problemen:
a. Als de DIP-schakelaar onverenigbaar is en de foutcode is FP,
dan mag de unit niet in werking worden gesteld.
b. Alleen de hoofdunit heeft het uitgangssignaal van de water-
pomp wanneer een enkele waterpomp is geïnstalleerd. Hul-
punits hebben geen uitlaatsignaal van de waterpomp.
c. Het stuursignaal van de waterpomp is beschikbaar voor zo-
wel de hoofdunit als de hulpunits wanneer er meerdere pompen
zijn geïnstalleerd.
2) Installatie van een waterleidingsysteem
a. Enkele waterpomp
Bij de installatie van een enkele waterpomp is geen eenrich-
tingsklep nodig, zie onderstaande afbeelding.
unit
unit (1#)
(n-1#)
inlaat-
water
uitlaatwater

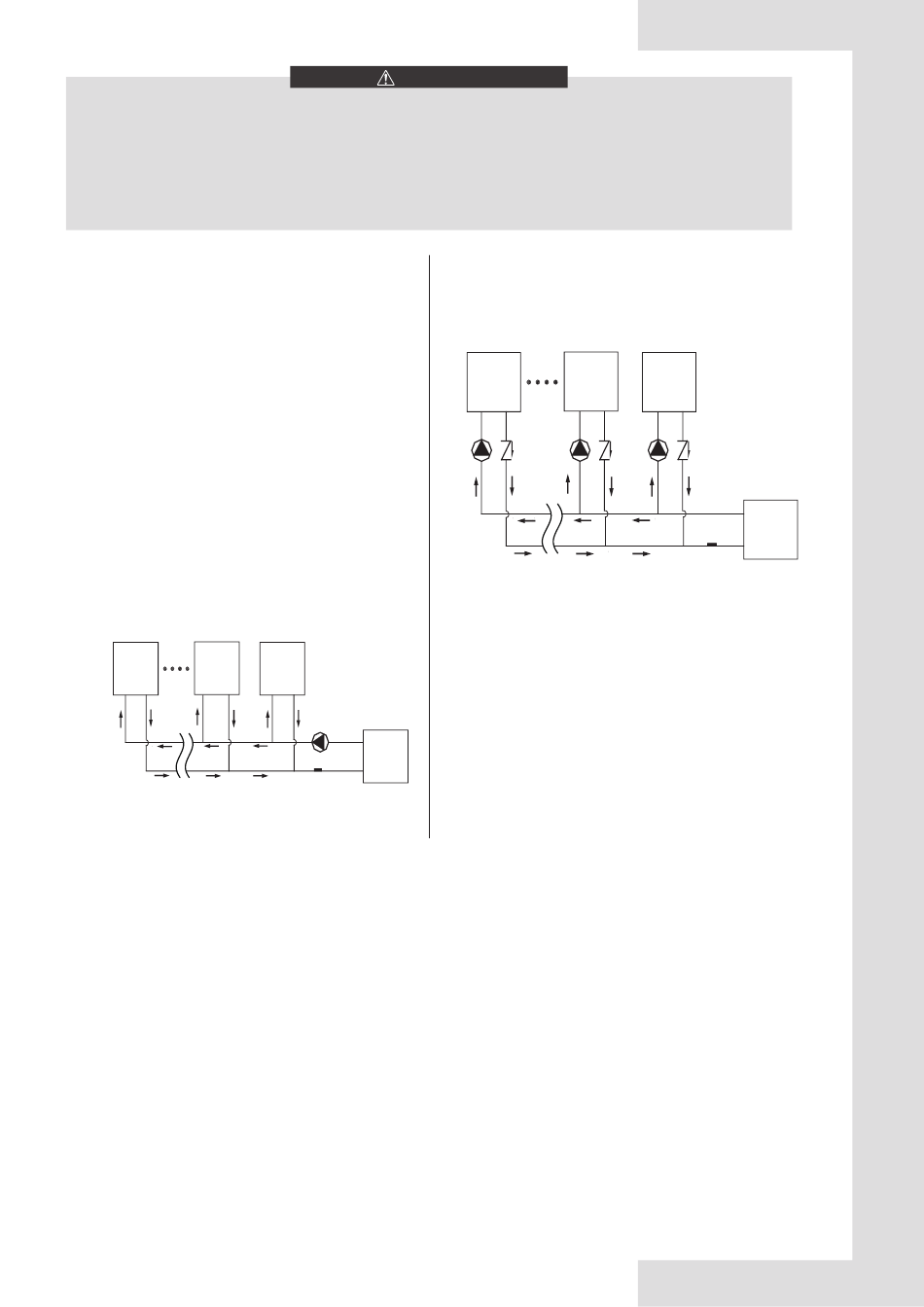

Afb. 8-33 Installatie van een enkele waterpomp

9 INGEBRUIKNAME EN CONFIGURATIE

9.1 Eerste ingebruikname bij een lage buitentemperatuur

Als bij de eerste ingebruikname de watertemperatuur laag is, is het belangrijk dat het water geleidelijk wordt verwarmd. Als dit niet
gebeurt, kunnen betonvloeren barsten door de snelle temperatuursverandering. Neem contact op met de verantwoordelijke aanne-
mer voor meer informatie.

9.2 Aandachtspunten voorafgaand aan het proefdraaien

1) Als de waterleiding meerdere malen is doorgespoeld, check dan of de zuiverheid van het water voldoet aan de eisen. Het sys-
teem wordt opnieuw met water gevuld en afgetapt en de pomp wordt opgestart. Zorg er vervolgens voor dat de waterstroom en de
druk bij de uitlaat voldoen aan de eisen.
2) De unit wordt 12 uur voor ingebruikname aangesloten op de hoofdvoeding om de verwarmingsband van stroom te voorzien en de
compressor voor te verwarmen. Onvoldoende voorverwarming kan schade aan de compressor veroorzaken.
3) Instelling van de draadgestuurde bediening. Zie de handleiding voor het instellen van de inhoud van de bediening, met inbegrip
van basisinstellingen zoals de koel- en verwarmingsmodus, de handmatige instelling en de automatische afstellingsmodus en de
pompmodus. Onder normale omstandigheden worden de parameters ingesteld rond de standaard bedrijfsomstandigheden voor het
proefdraaien. Extreme bedrijfsomstandigheden moeten zoveel mogelijk worden vermeden.
4) Stel de debietregelaar op het watersysteem of de hoofdafsluiter van de inlaat van de unit zodanig af dat het waterdebiet van het
systeem 90% is van het waterdebiet dat wordt aangegeven in de tabel voor probleemoplossing.
.
ATTENTIE
water-
pomp
unit (0#)
waterpomp
klem
Tw
34
b. Meerdere waterpompen
Voor elke unit moet er een eenrichtingsklep worden aange-
bracht wanneer er meerdere pompen worden geïnstalleerd, zie
onderstaande afbeelding.
unit
unit (1#)
(n-1#)
inlaat-
water
uitlaatwater
Afb. 8-34 Installatie van meerdere waterpompen
3) Elektrische leidingen
Alleen de hoofdunit heeft bedrading nodig als er een enkele
waterpomp is geïnstalleerd, hulpunits hebben geen bedrading
nodig. Zowel de hoofdunit als alle hulpunits hebben een bedra-
ding nodig als er meerdere waterpompen zijn geïnstalleerd. Zie
afbeelding 8-18 voor de specifieke bedrading.
unit (0#)
eenwegsklep
klem
Tw
