Onderdelen

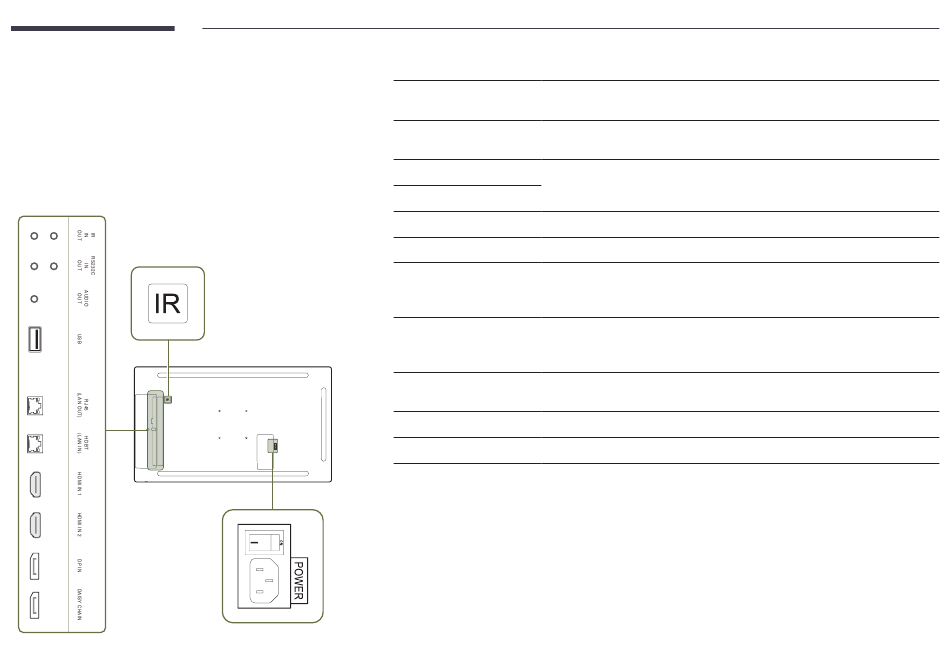

Achterkant
― De kleur en vorm van de onderdelen kan afwijken van de afbeelding.
De specificaties kunnen zonder voorafgaande kennisgeving worden
gewijzigd ter verbetering van de kwaliteit.
Poort
IR IN
IR OUT
RS232C IN
RS232C OUT
AUDIO OUT
USB
RJ45 (LAN OUT)
Plaats de ontvanger van een
externe IR-kabel op deze
locatie wanneer de kabel niet
wordt gebruikt of het product
HDBT (LAN IN)
wordt verplaatst.
HDMI IN 1, HDMI IN 2
DP IN
DAISY CHAIN
Omschrijving
Hiermee maakt u verbinding met een externe IR-kabel die signalen van de
afstandsbediening ontvangt.
Dit levert via een loopuitgang de ingangssignalen van de afstandsbediening die van
een externe IR-kabel worden ontvangen.
Hiermee kunt u het apparaat op MDC aansluiten met een RS232C-adapter.
Voert geluid uit naar een audioapparaat via een audiokabel.
Hiermee kunt u verbinding maken met een USB-geheugenapparaat.
- De poort voor de bedrade LAN-aansluiting wordt gebruikt om een extern apparaat
aan te sluiten zoals een laptop om een verbinding te maken met het internet.
- Hiermee kunt u het apparaat op MDC aansluiten met een LAN-kabel.
- Hiermee wordt het HDMI-signaal met een HDBaseT-zender op een aangesloten
LAN-kabel gezet.
- Hiermee kunt u het apparaat op MDC aansluiten met een LAN-kabel.
Aansluiting voor de verbinding met een bronapparaat via een HDMI- of HDMI-DVI-
kabel.
Hiermee kunt u het apparaat op een pc aansluiten met een DP-kabel.
Hier wordt een ander product op aangesloten via een daisy chain (DP-poort) kabel.
15
