LRA

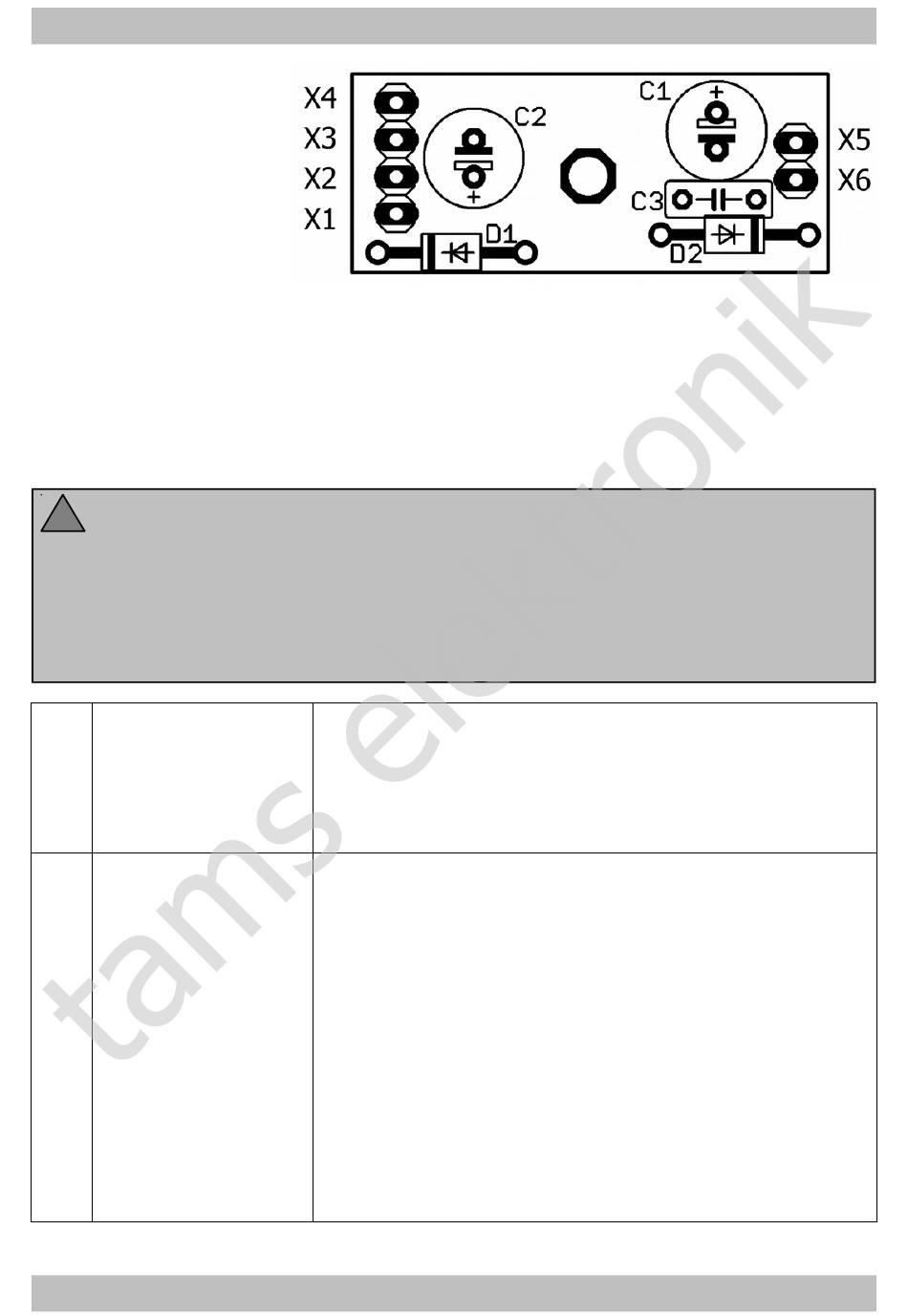

Print LRA
Onderdelenzijde
Bouwen
Ga volgens de navolgende lijst te werk. Soldeer eerst de onderdelen
aan de soldeerzijde en knip dan met een zijkniptang de uitstekende
draadeinden krap boven de soldering af. Let op de aanwijzingen voor
het solderen in hoofdstuk 3.
Let op: Diverse onderdelen moeten overeenkomstig hun poling
!
worden ingebouwd! Wanneer u deze onderdelen verkeerd om
soldeert, kunnen zij bij het in werking stellen beschadigd worden. In
het ergste geval kan de gehele schakeling stuk gaan. In elk geval is
het onderdeel zonder functie.
1.
Diode´s
2.
Elektrolytische
condensatoren
("Elco's")
Let op de poling!
De doorlaatrichting wordt met een ring
aangegeven. Op de printopdruk is dit
weergegeven.
Let op de poling! Eén van de beide
aansluitingen (de korter) is voorzien van een
min-teken.
Al naar gelang de ruimte in de loc plaatst u de
elco's of:
staand, met het huis loodrecht op de print,
of
liggend, met het huis parallel aan de print.
Buig de aansluitdraden voor het solderen
vlak naast het huis 90 graden om.
Nederlands
Pagina 53
