Het toortsslangpakket languit uitspreiden.
•
Draadtoevoerstekker van de lastoorts in de aansluiting van de draadelektrode inbrengen en door
rechts draaien vergrendelen.
•
Kabelbus lastroom (TIG) op aansluitstekker (TIG) steken en naar rechts draaien om te vergrendelen.
•
Snelsluitnippel beschermgas in snelsluitkoppeling beschermgas steken en vastklikken.
•
Besturingskabel lastoorts in aansluitbus (12-polig) steken en met wartelmoer vastschroeven.
Indien aanwezig:
•
Klik de aansluitnippels van de koelvloeistofslangen in de betreffende snelkoppelingen vast:
Retour rood aan snelkoppeling rood (retourleiding koelmiddel) en
toevoer blauw aan snelkoppeling blauw (toevoerleiding koelmiddel)
Kabelstekker hete-draadstroom op aansluitbus (TIG-hete-draad) steken en naar rechts draaien om te
vergrendelen.
5.3.1

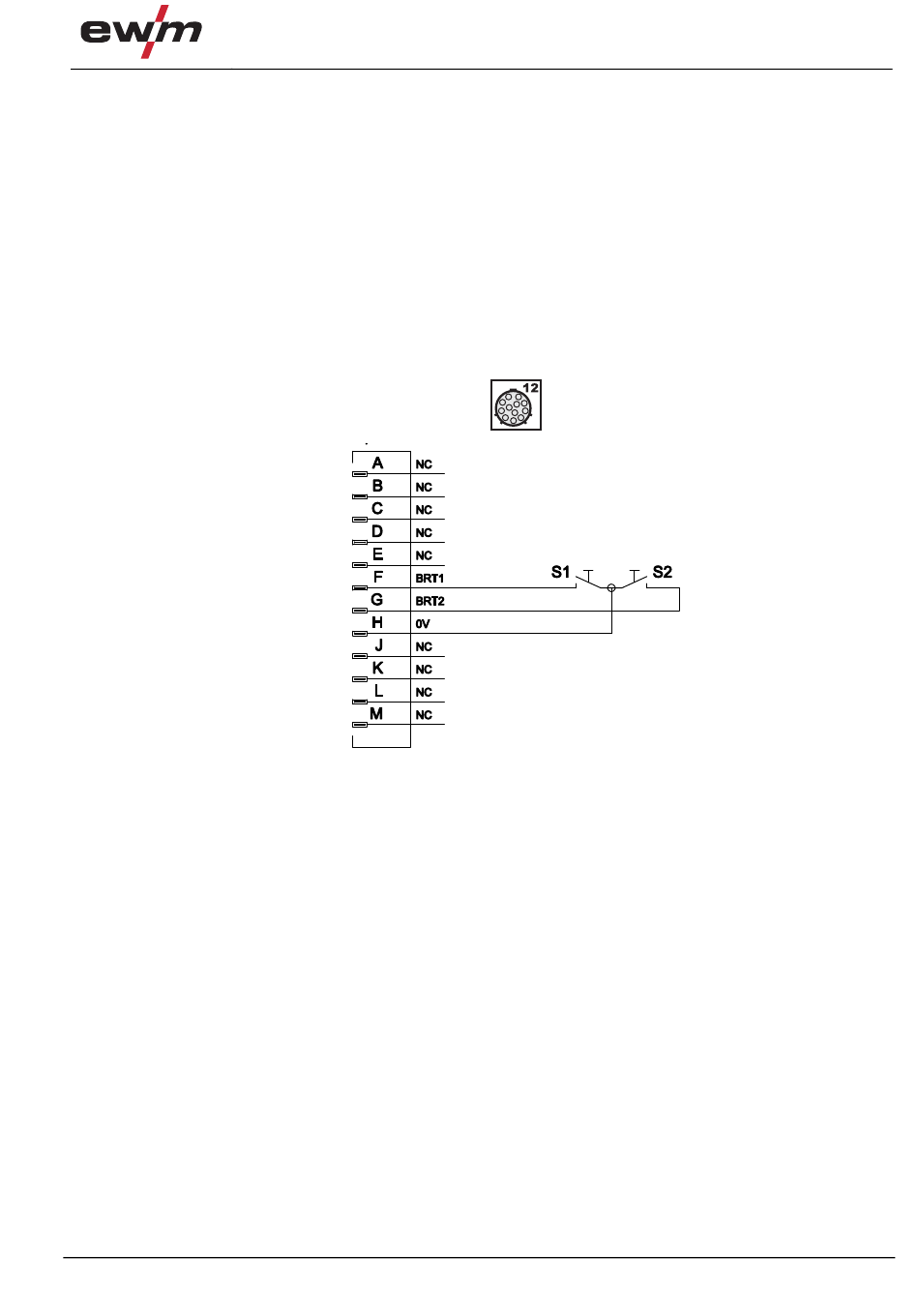

Aansluitschema stuurstroomkabel
099-500142-EW505
05.04.2016
Afbeelding 5-2
Opbouw en functie
Aansluiting lastoorts
21
