6. INTERNE GELEIDING
Voor een meer eenvoudige geleiding, verwijder de schokdemper zodat u toegang
tot de zijarmafdekplaat krijgt.
6.1. DROPPER ZADELPEN
6.1

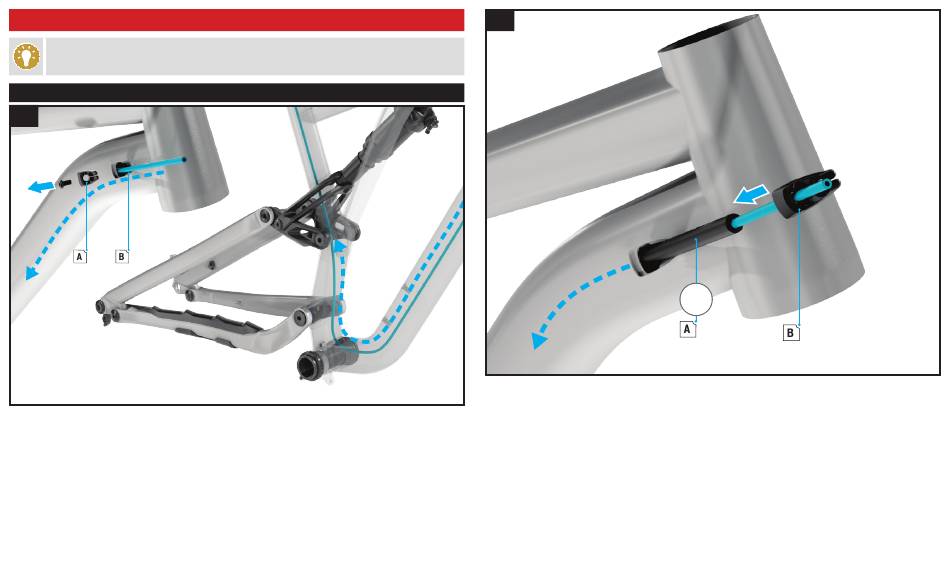

Fig. 6.1
Verwijder de ICR-kabelgeleider aan aandrijfzijde (A) van de ICR-poort in de buurt van de
„
balhoofdbuis met behulp van een 2,5 mm inbussleutel.
Breng de buitenkabel van de zadelpen in de poort (B) aan en trek de buitenkabel in de
„
balhoofdbuis omlaag tot aan het trapashuis.
Leid de buitenkabel over/in de voorkant van het trapashuis en in de zadelbuis omhoog.
„
Indien nodig, gebruik een platte liniaal of kabel om de buitenkabel uit de bovenkant van de
„
zadelpen te leiden.
17
6.2
Fig. 6.2
Schuif een 8 mm rammelpreventieslang van schuim (A) over de buitenkabel en schuif het
„
vervolgens volledig in het frame.
Schuif de kabelgeleider (B) over de buitenkabel en breng het in de poort van de balhoofdbuis
„
aan.
Steek de schroef in de ICR-geleider en draai het aan tot 1,5 Nm / 13,2 in-lbf met behulp van een
„
2,5 mm inbussleutel.
8
MM
