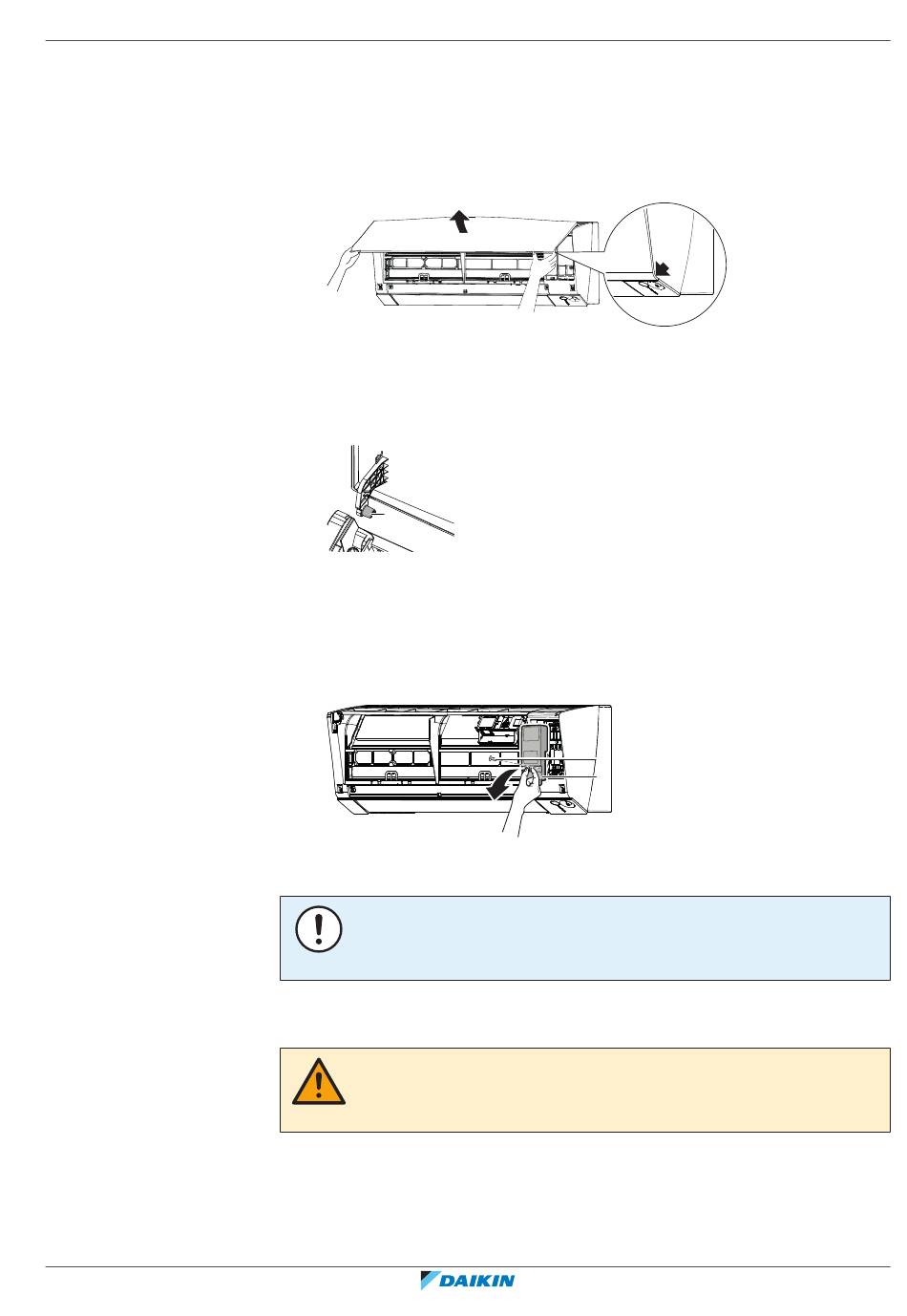

6.2 Openen van de unit
6.2.1 Voorpaneel verwijderen
6.2.2 Servicedeksel openen
6.2.3 Voorrooster verwijderen
FTXTM-R, FTXTM-S
Daikin kamerairconditioner
4P728168-3 – 2023.03
1 Houd het voorpaneel vast aan de paneeltabs aan weerszijden en open het
paneel.
2 Schuif het voorpaneel naar links of naar rechts en trek het naar u toe om het
te verwijderen.
Resultaat: De as van het voorpaneel komt aan 1 kant los.
3 Maak de as van het voorpaneel aan de andere kant op dezelfde manier los.
a
a As voorpaneel
1 Verwijder 1 schroef van het servicedeksel.
2 Trek het servicedeksel horizontaal weg van de unit.
a Schroef servicedeksel
b Servicedeksel
OPMERKING
Bij het sluiten van het servicedeksel mag het aanhaalmoment NIET meer dan
1,4 (±0,2) N•m bedragen.
VOORZICHTIG
Draag gepaste persoonlijke beschermende uitrusting (beschermende handschoenen,
veiligheidsbril, enz.) wanneer u het systeem installeert of onderhoudt.
1 Verwijder het voorpaneel om het luchtfilter te verwijderen.
6
Installatie van de unit
|
a
b
Uitgebreide handleiding voor de installateur
25
