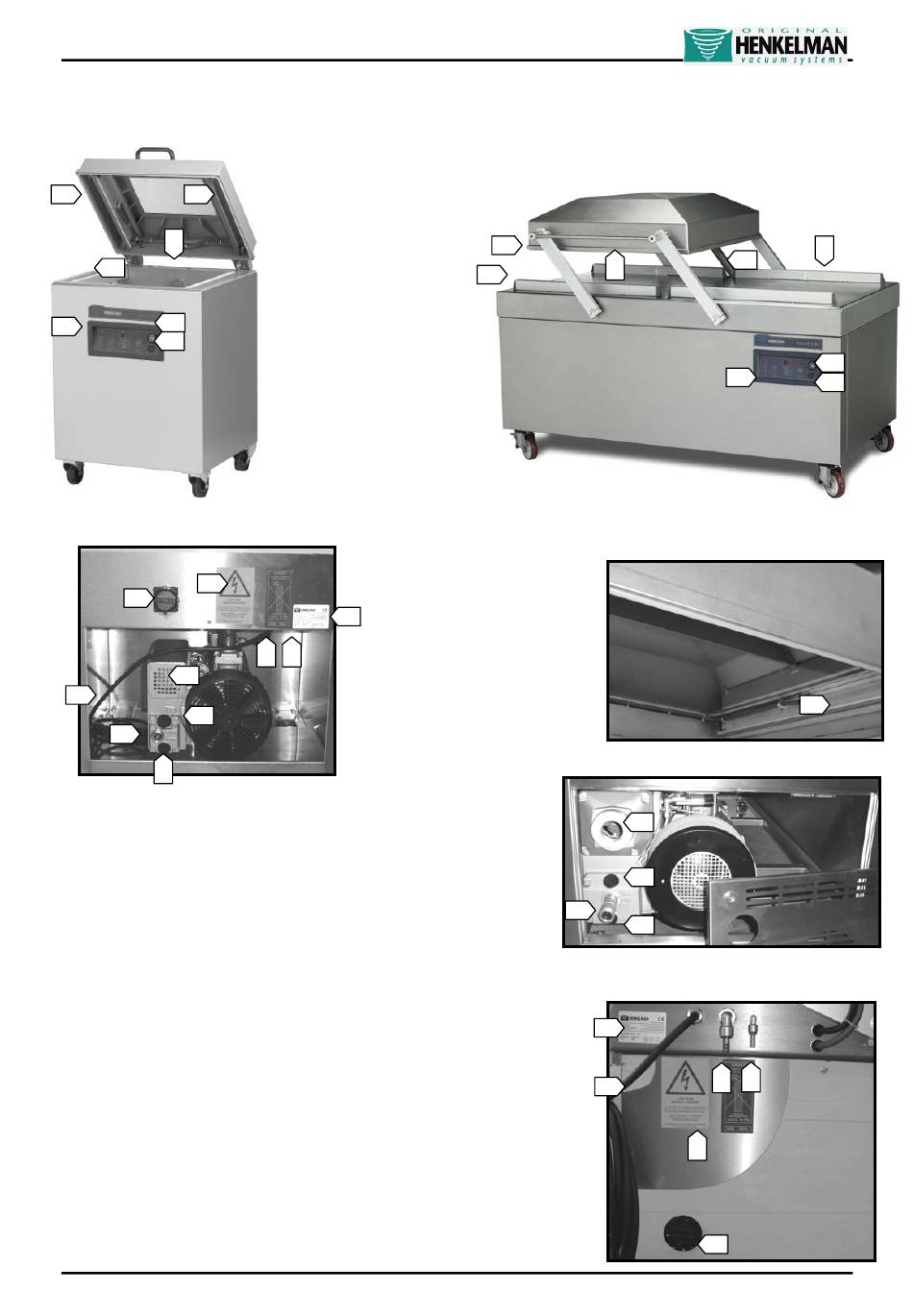

GEBRUIKSAANWIJZING BOXER / MARLIN / FALCON / POLAR SERIES
4
1
5
2
8
6
7
Achterkant FALCON serie en POLAR enkelkamer modellen
18
9
13
14
11
12
10
1. Sealbalk(en) in deksels gemonteerd middels bouten
2. Siliconehouder(s) op houders in vacuümkamer (FALCON) of op werkplaat (POLAR)
3. Gaspijpjes gemonteerd op silicone houders (indien van toepassing)
4. Dekselrubber in deksel voor hermetische afsluiting
5. Vacuüm – Beluchtingsopening / Zuigbuis bij Polar dubbelkamers
6. Bedieningspaneel
7. AAN/UIT schakelaar
8. Vacuümdrukmeter
9. Hoofdschakelaar
10. Olie aftapplug/knie
11. Olie vulplug
12. Olie kijkglas
13. Olienevelfilterbehuizing
14. Voedingskabel
15. Gasfles aansluiting (indien van toepassing), let op max 1 Bar
16. Sealdruk aansluiting (indien van toepassing), let op max 1 Bar
17. Machine plaatje
18. Waarschuwingsstickers
Aanzicht van onderdelen en machines kunnen afwijken van afbeeldingen
Versie 06.03 DIG.NL
FALCON SERIE
17
15
16
4
1
2
Zijkant POLAR dubbelkamers na openen zijbehuizing
13
11
12
10
17
14
POLAR SERIE
3
5
8
6
7
Binnenkant deksel POLAR serie
1
Achterkant POLAR dubbelkamers
16
15
18
9
10
