Digitale regelaar
Elektrische aansluitingen
Voordat
de
elektrische
voeding
aangesloten
moet
de
batterij
ingeschakeld met de speciale microschakelaar
om te voorkomen dat de alarmsignalering
wordt geactiveerd.
Seriële interface RS485
Aanvoersensor en
retoursensor met
gemeenschappelijke massa
Seriële interface RS485
Aanvoersensor en
retoursensor met
gemeenschappelijke massa
LET OP: Gevaar voor elektrische schokken. Op de achterzijde van het bedieningspaneel en het
mengventiel staat spanning. Schakel de elektrische voeding uit, alvorens werkzaamheden uit te voeren.
Het niet-naleven van deze aanwijzingen kan letsel of schade veroorzaken.

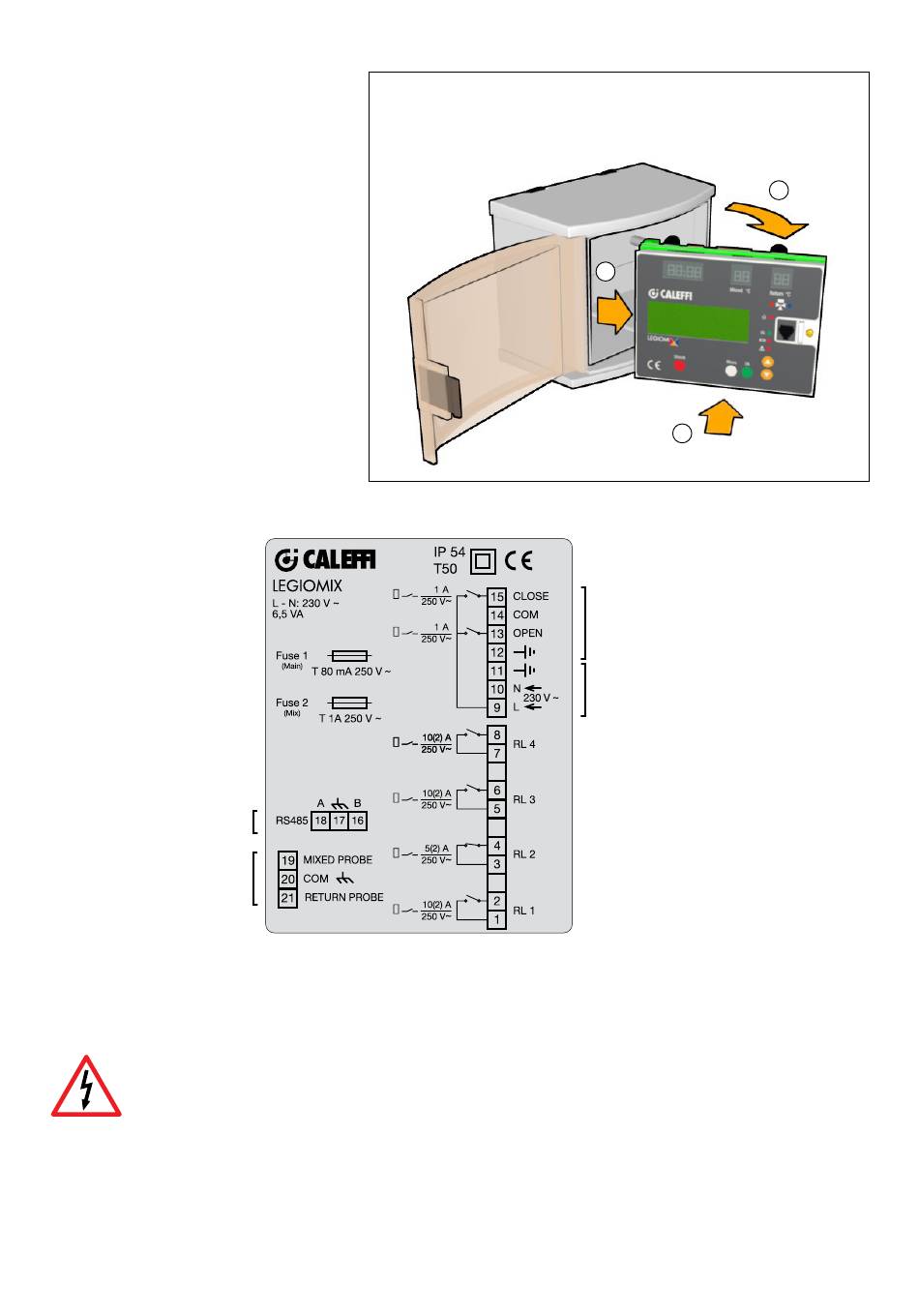

Verwijder het elektrische schakelpaneel door het te draaien en het uit zijn zitting te
nemen.
wordt
worden
Mengventiel
Voeding
Relais 4 Spoelkleppen
Relais 3 Tweede thermostaat
3
Relais 2 Algemeen relais, defecte sensoren, ...
Relais 1 Activeert de circulatiepomp
Mengventiel
Voeding
230 V
Relais 4 Spoelkleppen
Relais 3 Tweede thermostaat
Relais 2 Algemeen relais, defecte sensoren, ...
Relais 1 Activeert de circulatiepomp
6
230 V
1
wanneer het
desinfectieprogramma actief is
2
wanneer het
desinfectieprogramma actief is
