3.2
Afschuiningshoek instellen
23 Klemschroef
24 Afstroper
36 Draagarm
37 Spindel voor de instelling van
de materiaaldikte
Opmerkingen
■
Met de afstroper (24) kan de afschuiningshoek "ß" trap-
loos worden ingesteld tussen 20° en 45°.
■
Met de afstroper 55° (bestelnummer 0032119) kan de
afschuiningshoek "ß" traploos worden ingesteld tussen
20° en 55°. Daarvoor moet de afstroper (24) worden ver-
vangen.
1. Schroeven (61) losdraaien (aan beide kanten).
2. De gewenste hoek volgens schaal instellen.
3. Schroeven (61) weer vastdraaien.
43 Steunplaat
49 Cilinderkopschroef
50 Klemplaat
61 Zeskantschroef
Instelwerkzaamheden

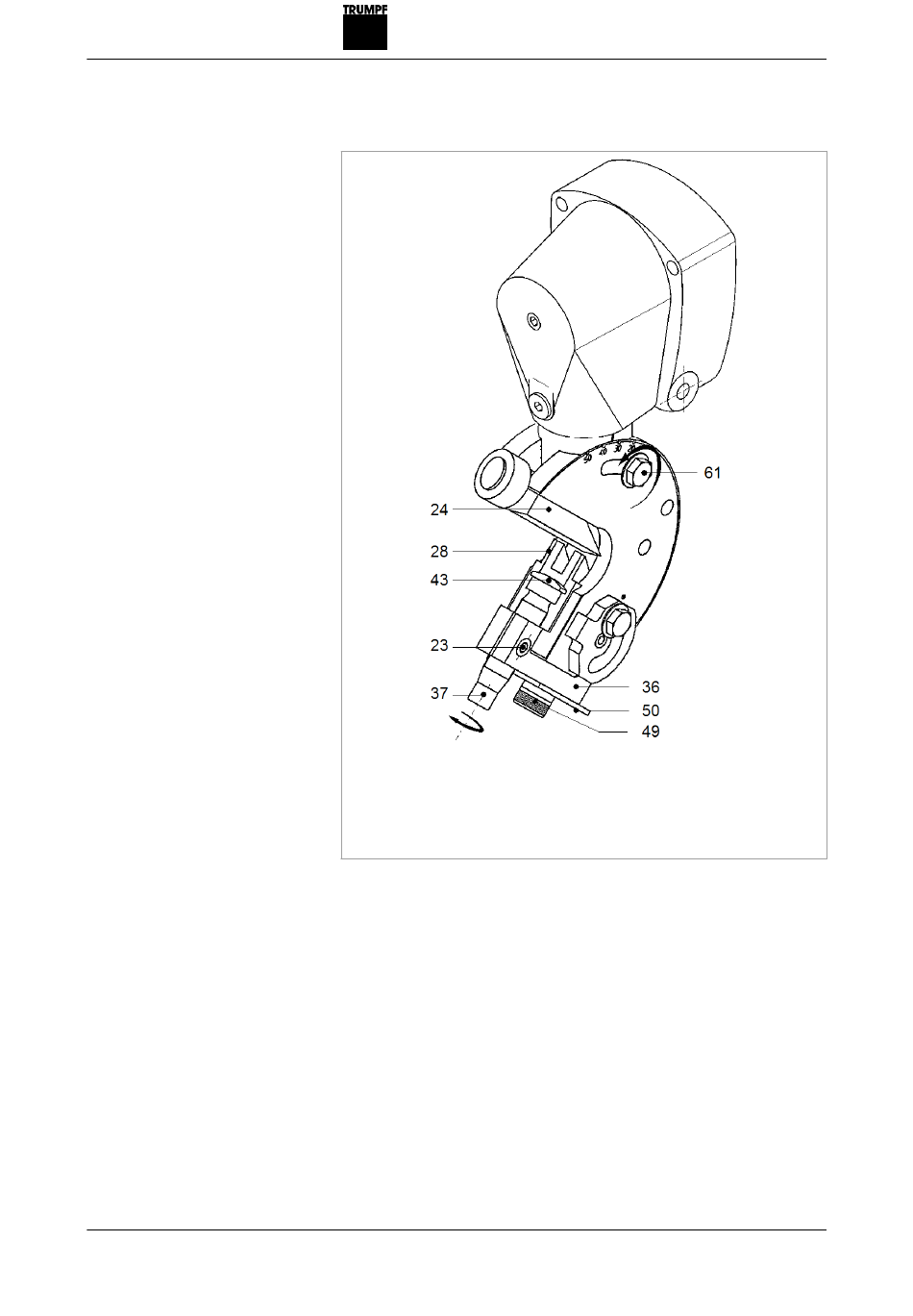

Fig. 38120
